皖93J204 SBS改性沥青卷材防水构造

安徽省工程建设标准设计

SBS改性沥青卷材防水构造

安徽省工程建设标准设计办公室
1993.8、合肥

目  录

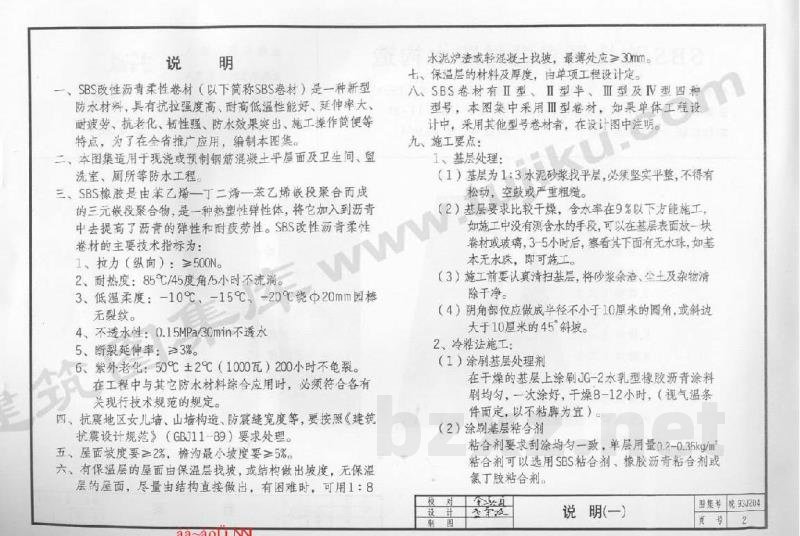

说 明

一、SBS改性沥青柔性卷材（以下简称SBS卷材）是一种新型防水材料，具有抗拉强度高、耐高低温性能好、延伸率大、耐疲劳、抗老化、韧性强、防水效果突出、施工操作简便等特点，为了在全省推广应用，编制本图集。

二、本图集适用于现浇或预制钢筋混凝土平面及卫生间、盥洗室、厕所等防水工程。

三、SBS橡胶是由苯乙烯—丁二烯—苯乙烯嵌段聚合而成的三元嵌段聚合物，是一种热塑性弹性体，将它加入到沥青中去提高了沥青的弹性和耐疲劳性。SBS改性沥青柔性卷材的主要技术指标为：

1. 1、拉力（纵向）：≥500N。
2. 2、耐热度：85℃/45度角/5小时不流淌。
3. 3、低温柔性：-10℃，-15℃，-20℃绕φ20mm圆棒无裂纹。
4. 4、不透水性：0.15MPa/30min不透水
5. 5、断裂延伸率：≥3%。
6. 6、紫外老化：50℃ ±2℃（1000瓦）200小时不龟裂。在工程中与其它防水材料综合应用时，必须符合各有关现行技术规范的规定。

四、抗震地区女儿墙、山墙构造、防震缝宽度等，要按照《建筑抗震设计规范》(GBJ11-89)要求处理。

五、屋面坡度要≥2%，檐沟最小坡度要≥5%。

六、有保温层的屋面由保温层找坡，或结构做出坡度。无保温层的屋面，尽量由结构直接做出，有困难时，可用1:8水泥炉渣或轻混凝土找坡，最薄处应≥30mm。

七、保温层的材料及厚度，由单项工程设计定。

八、SBS卷材有Ⅱ型、Ⅱ型半、Ⅲ型及Ⅳ型四种型号。本图集中采用Ⅲ型卷材，如果单项工程设计中，采用其他型号卷材者，在设计图中注明。

九、施工要点：

1、基层处理

1. (1) 基层为1:3水泥砂浆找平层，必须坚实平整，不得有松动。空鼓或严重粗糙。
2. (2) 基层要求比较干燥，含水率在9%以下方能施工，如施工中没有测含水的办法，可以在基面表面放一块卷材或玻璃，3-5小时后，察看其下面有无水珠，如果无水珠，即可施工。
3. (3) 施工前要认真清扫基层，将砂浆余渣、尘土及杂物清除干净。
4. (4) 阳角部位应做成半径不小于10厘米的圆角，或斜边大于10厘米的45°斜坡。

2、冷粘法施工：

1. (1) 涂刷基层处理剂
   在干燥的基层上涂刷JC-2水乳型橡胶沥青涂料，刷均匀，一次涂好，干燥8-12小时（视气温条件而定），以不粘脚为宜。
2. (2) 涂刷基层粘合剂
   粘合剂要求刮涂均匀一致，单层用量0.2~0.3kg/m²。粘合剂可以选用SBS粘合剂、橡胶沥青粘合剂或氯丁胶粘合剂。
