皖2006J118 外墙外保温系统构造图集（四）挤塑板外墙外保温系统

安徽省工程建设标准设计

外墙外保温系统构造图集(四)

挤塑板外墙外保温系统

安徽省工程建设标准设计办公室

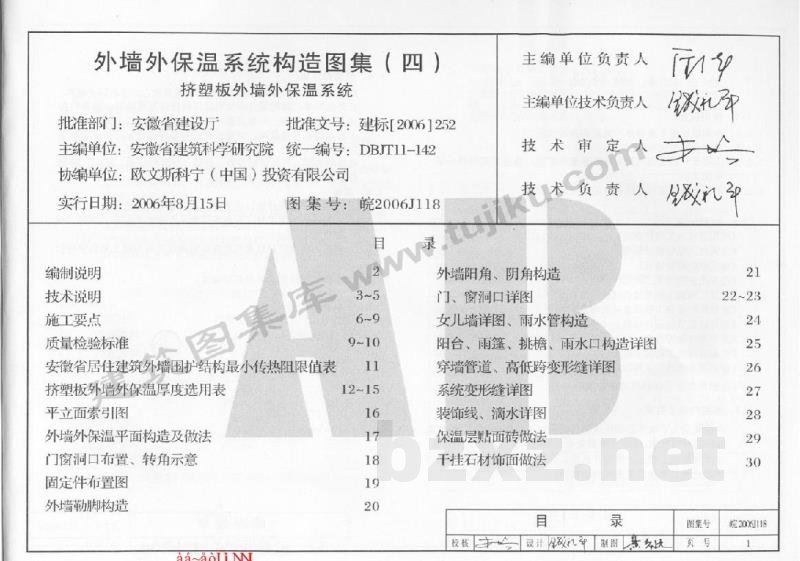

目 录

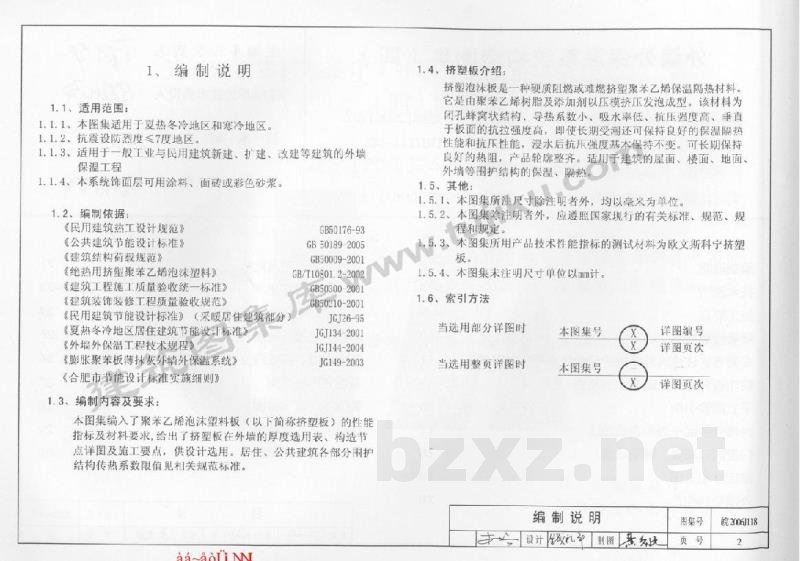

1、编制说明

1.1、适用范围：

1.1.1、本图集适用于夏热冬冷地区和寒冷地区。

1.1.2、抗震设防烈度≤7度地区。

1.1.3、适用于一类工业与民用建筑新建、扩建、改建等建筑的外墙保温工程

1.1.4、本系统饰面层可用涂料、面砖或彩色砂浆。

1.2、编制依据：

1.3、编制内容及要求：

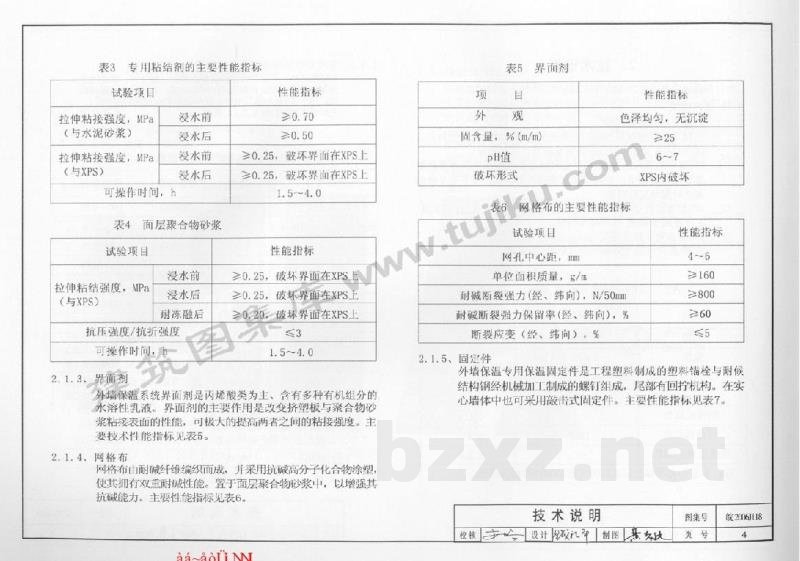

本图集编入了聚苯乙烯泡沫塑料板（以下简称挤塑板）的性能指标及材料要求，给出了挤塑板在外墙的厚度选用表、构造节点详图及施工要点，供设计选用。居住、公共建筑各部分围护结构传热系数限值见相关规范标准。

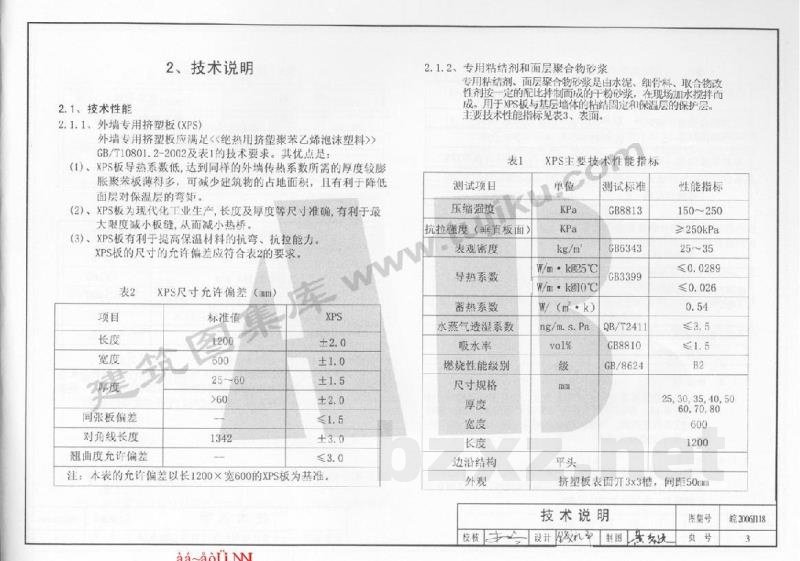

1.4、挤塑板介绍：

挤型泡沫板是一种硬质阻燃或难燃烧挤塑聚苯乙烯保温隔热材料。它是由聚苯乙烯树脂及添加剂以压缩挤出发泡成型。该材料为闭孔蜂窝状结构，导热系数小、吸水率低、抗压强度高、垂直于板面的抗拉强度高，即使长期受潮还可保持良好的保温隔热性能和抗压性能，浸水后抗压强度基本保持不变。可长期保持热阻，产品轮廓整齐，适用于建筑屋面、楼面、地面、外墙等围护结构的保温、隔热。

1.5、其他：

1.5.1、本图集所注尺寸除注明外，均以毫米为单位。

1.5.2、本图集除注明者外，应遵照国家现行的有关标准、规范和规程规定。

1.5.3、本图集所用产品技术性能指标的测试材料为欧文斯科宁挤塑板。

1.5.4、本图集未注明尺寸单位以mm计。

1.6、索引方法
