西南05J302 地下建筑防水构造

西南05J302 地下建筑防水构造
实施日期：2005年6月1日

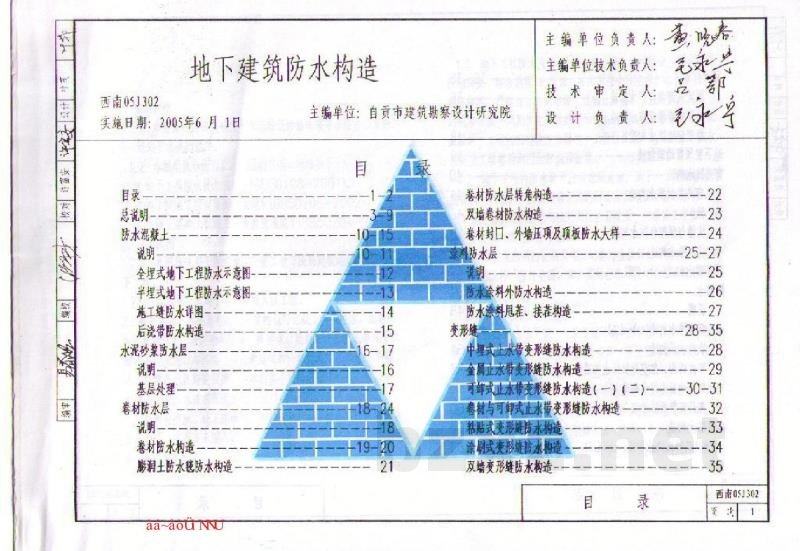

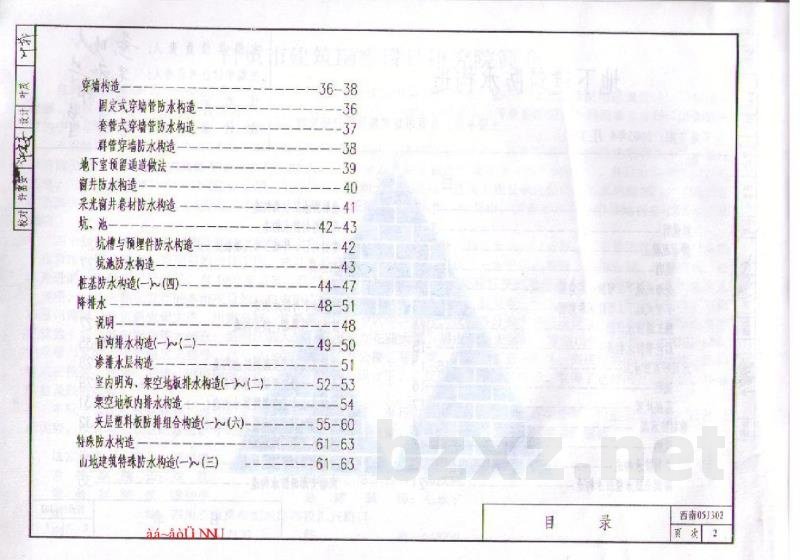

【目录】
总说明、防水混凝土、说明、全理式地下工程防水示意图、半埋式地下工程防水示意图、施工缝防水详图、后浇带防水构造、水泥砂浆防水层、基层处理、卷材防水层、卷材防水构造、膨润土防水毯防水构造、卷材防水层转角构造、卷材封口/外墙压顶及顶板防水大样、防水层构造详图、防水漆构造、变形缝防水构造、金属止水带变形缝防水构造、穿墙管防水构造、地下室预留通道做法、商井防水构造、采光窗井防水构造、坑、池防水构造、柱基防水构造、降排水构造（盲沟、渗潜水层、室内明沟、架空地板、夹层塑料板防排组合构造）、山地建筑特殊防水构造等。

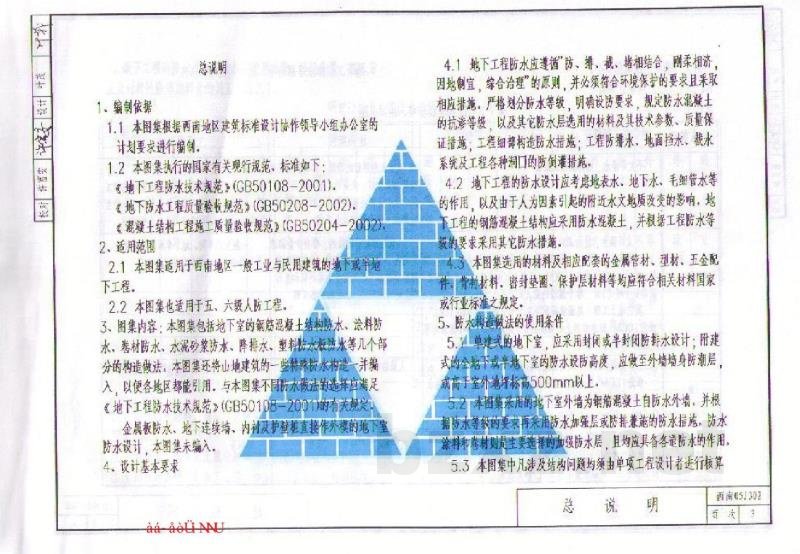

【总说明】

1、编制依据
1.1 本图集根据西南地区建筑标准设计协作领导小组办公室的计划要求进行编制。
1.2 本图集执行的国家现行规范如下：
- 《地下工程防水技术规范》（GB50108-2001）
- 《地下防水工程质量验收规范》（GB50208-2002）
- 《混凝土结构工程施工质量验收规范》（GB50204）

2、适用范围
2.1 本图集适用于西南地区一般工业与民用建筑的地下或半地下工程。
2.2 本图集也适用于五、六级人防工程。
2.3 图集内容包括地下室的钢筋混凝土防水、涂料防水、卷材防水、水泥砂浆防水、降排水、塑料板防水构造等，并包含山地建筑的一些特殊防水构造。注：本图集未编入金属板防水、地下连续墙、内衬及护壁直接作外模的地下室防水设计。

3、设计基本要求
3.1 地下工程防水应遵循“防、排、截、堵相结合，刚柔相济，因地制宜”的原则，并符合环境保护要求。应严格划分防水等级，明确设计要求，规定防水材料的抗渗等级及技术参数，并落实工程细部构造、防排水、地面挡水及各种洞口的防渗措施。
3.2 地下工程防水设计应考量地表水、地下水、毛细管水的作用以及环境地质改变的影响。地下工程的钢筋混凝土结构应采用防水混凝土，并根据工程要求采用其他防水措施。本图集选用的材料及配套材料应符合国家或行业标准。

4、防水构造做法的使用条件
4.1 地下室应采用封闭或半封闭防排水设计。附建物的防水设防高度应做好至外墙防潮层，并高于室外地坪标高500mm以上。
4.2 本图集涉及的地下室外墙多为钢筋混凝土自防水外墙，并根据防水层或防排水措施进行设计。
4.3 本图集中涉及结构问题的做法均须由单项工程设计者进行核算，以确保安全。

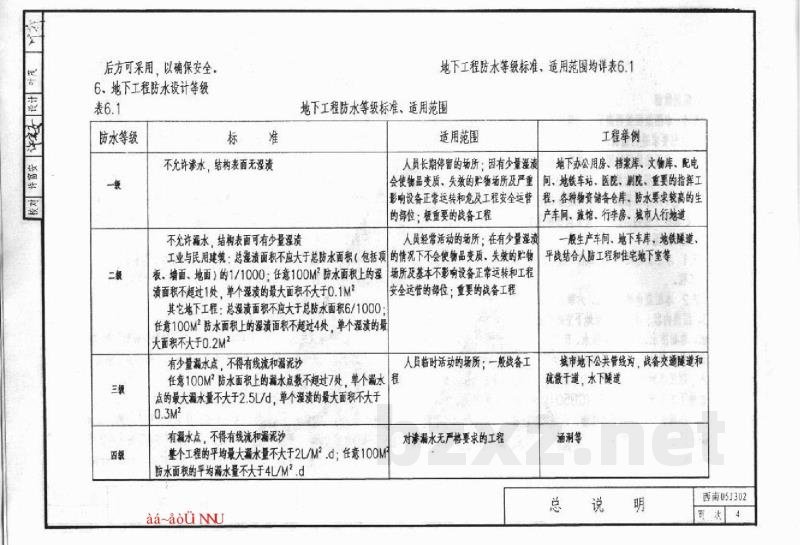

5、地下工程防水设计等级

表6.1 地下工程防水等级标准及适用范围：
- 一级：不许渗水，结构表面无湿渍。适用于人员长期停留的场所、重要战备工程、对水分高度敏感的场所及极重要的设备安全运营部位。
- 二级：不许漏水，结构表面可有少量湿渍。适用于人员经常活动的场所、工业与民用建筑、一般战备工程等。
- 三级：允许少量漏水点（不得有连续流和泥沙），允许少量湿渍。适用于一般工业与民用建筑、人防工程及住宅地下室等。
- 四级：对防水要求较低的工程。适用于城市地下公共管线沟、战备交通隧道和疏散干道、水下隧道等。

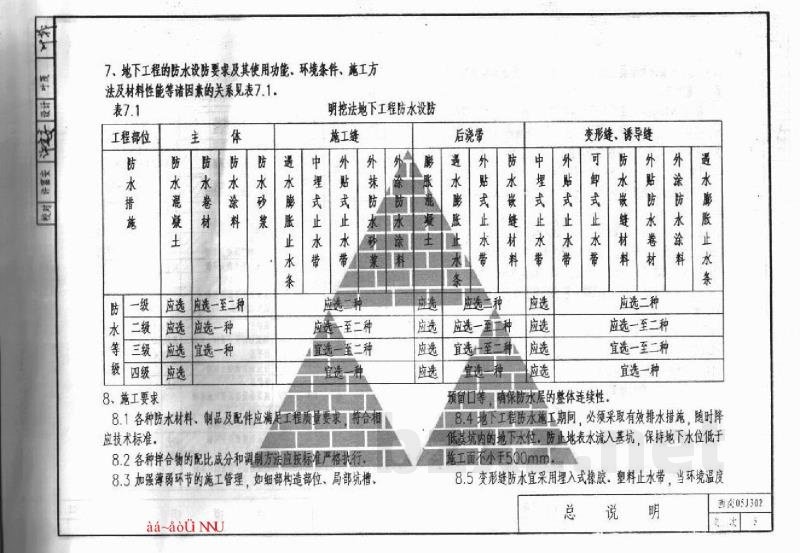

6、施工要求
6.1 各种防水材料、制品及配件应满足工程质量要求及技术标准。
6.2 加强薄弱环节（如细部构造部位、局部坑槽）的施工管理。
6.3 变形缝防水宜采用挤入式橡胶或塑料止水带；当环境温度大于50℃时，宜采用金属止水带，且止水带必须与防水混凝土粘牢贴紧，位置准确。
6.3 柔性防水层的基层表面必须坚实、平整，不得有尖锐突出物、空鼓、松动、起砂和大于0.5mm的裂缝缺陷。施工过程中或完成后应采取保护措施。

7、其它要求
7.1 防水工程必须由专业队伍施工，严禁非专业人员施工。
7.2 变更防水设计方案须经原设计人员认可。
7.3 地下管道、地漏、出入门、窗井等应采取防渗措施。
7.4 本图集注尺寸以mm为单位，标高以m为单位。

8、索引方法
8.1 详图编号使用“）②”表示。
8.2 配件等详图编号使用“a、b”表示。

9、不同防水等级构造作法选用（表11.1摘要）
- 一级/二级：建议选用合成高分子防水卷材，配合找平层及防水钢筋混凝土结构。
- 三级/四级：建议选用高聚物改性沥青防水卷材，配合找平层及防水钢筋混凝土或垫层。
