辽2004G401-1 预应力混凝土空心板（跨度2.1m—7.2m）

辽宁省建筑标准设计 结构标准图集
预应力混凝土空心板 (跨度2.1m ~ 7.2m)
统一编号：DBJT05-167 | 图集号：辽2004G401-1
编制单位：沈阳建筑大学建筑设计研究院、辽宁省建筑标准设计研究院
批准部门：辽宁省建设厅
实行日期：2004年8月1日

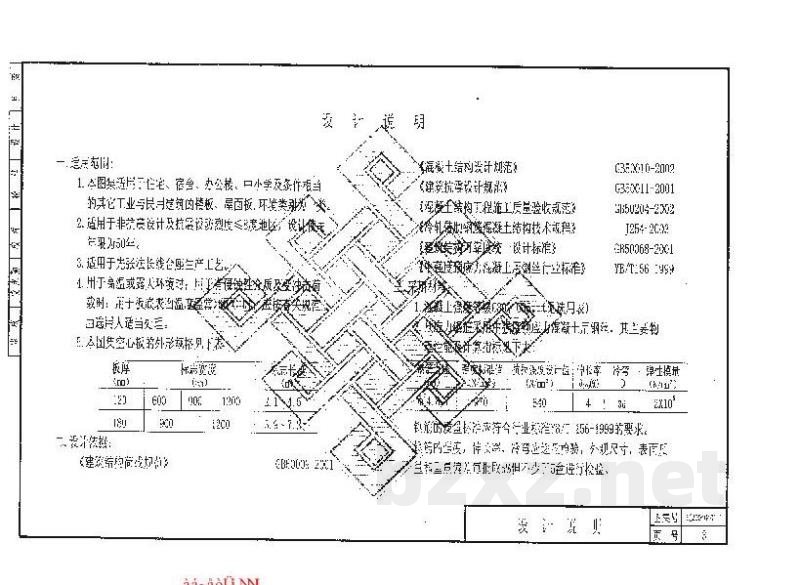

一、设计说明
1. 适用范围
本图集适用于民用住宅、宿舍、学校及其他工业与民用建筑的预制板、屋面板。适用于非抗震设防烈度≤6的地区。
2. 适用条件
适用于采用长线生产工艺的预应力混凝土构件。适用于常温或露天环境。

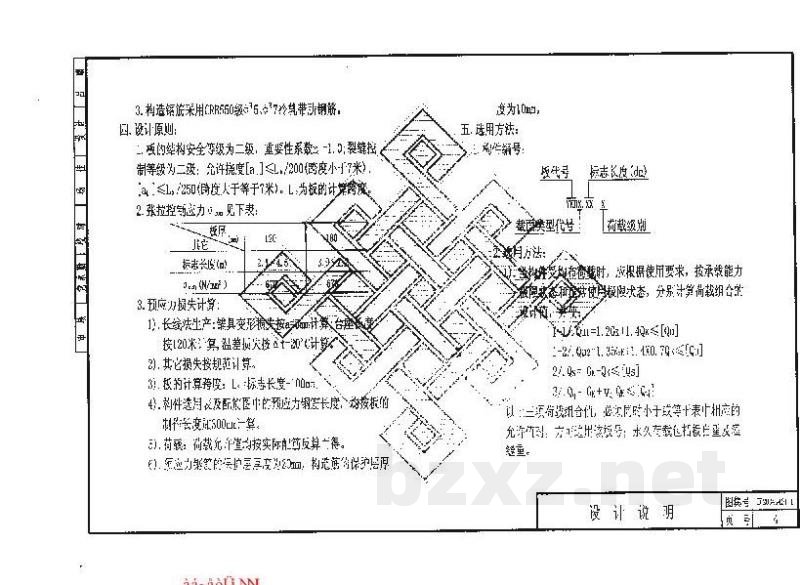

3. 设计参数
(1) 混凝土强度：采用C30、C35等等级。
(2) 预应力钢材：采用CR550等高强钢材。
(3) 安全等级：构件承载能力安全等级为二级，安全系数取1.5。
(4) 裂缝控制：裂缝控制等级为二级，允许裂缝宽度控制在规范范围内。
(5) 预应力损失：长统法生产，长期应力损失按120MPa计算；温度应力损失按规范计算。
(6) 构件选用：根据荷载组合及设计跨度进行选型。

二、施工要求
1. 预应力钢筋张拉应严格按照设计要求进行，并进行相关检测。
2. 构件连接部位应严密，不得出现缝隙、脱空或局部缺陷。
3. 施工前应彻底清理孔道及预留孔内的杂物。
4. 构件堆放应符合规范，根据需要采取必要的支撑和加固措施。
5. 构件应在强度达到设计要求后方可进行运输。

三、检验要求
应按规定对构件的抗压、抗裂及抗拉性能进行检验，确保其符合设计指标要求。
