苏J33-2008 建筑外遮阳

苏J33-2008 江苏省工程建设标准设计图集：建筑外遮阳

【基本信息】
图集编号：苏J33-2008
实行日期：2008年10月1日
主编单位：南京市民用建筑设计研究院有限责任公司
协编单位：江苏省一夫新材料科技有限公司
组织单位：江苏省工程建设标准站

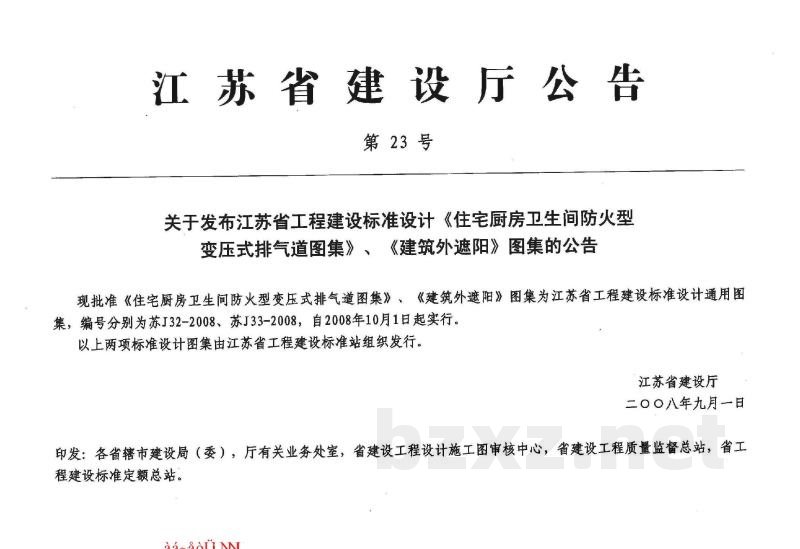

【公告】
江苏省建设厅公告 第23号：关于发布江苏省工程建设标准设计《住宅厨房卫生间防火型变压式排气道图集》、《建筑外遮阳》图集的公告。现批准《住宅厨房卫生间防火型变压式排气道图集》、《建筑外遮阳》图集为江苏省工程建设标准设计通用图集，编号分别为苏J32-2008、苏J33-2008，自2008年10月1日起实行。以上两项标准设计图集由江苏省工程建设标准站组织发行。
印发单位：江苏省建设厅
印发日期：2008年9月1日

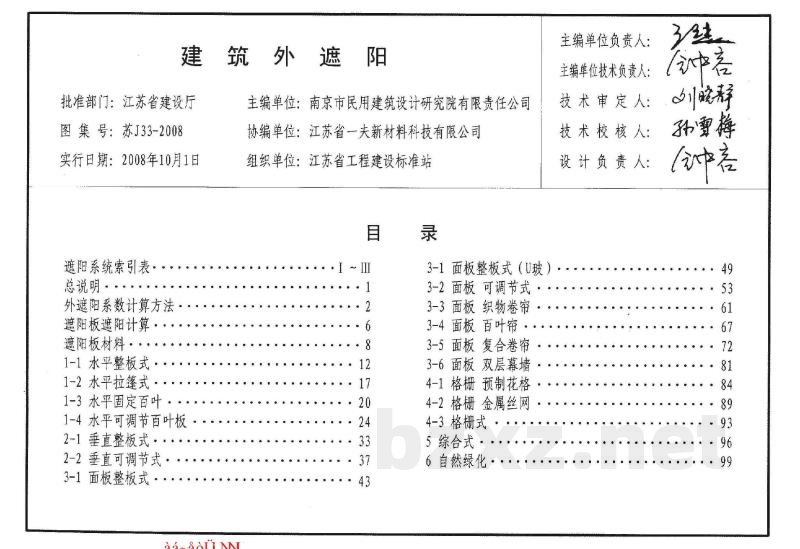

【目录】
1. 总说明
2. 外遮阳系数计算方法
3. 遮阳板遮阳计算
4. 遮阳板材料
1-1 水平整板式
1-2 水平拉篷式
1-3 水平固定百叶
1-4 水平可调节百叶板
2-1 垂直整板式
2-2 垂直可调节式
3-1 面板整板式
3-2 面板可调节式
3-3 面板织物卷帘
3-4 面板百叶帘
3-5 面板复合卷帘
3-6 面板双层幕墙
4-1 格栅预制花格
4-2 格栅金属丝网
4-3 格栅式
5 综合式
6 自然绿化

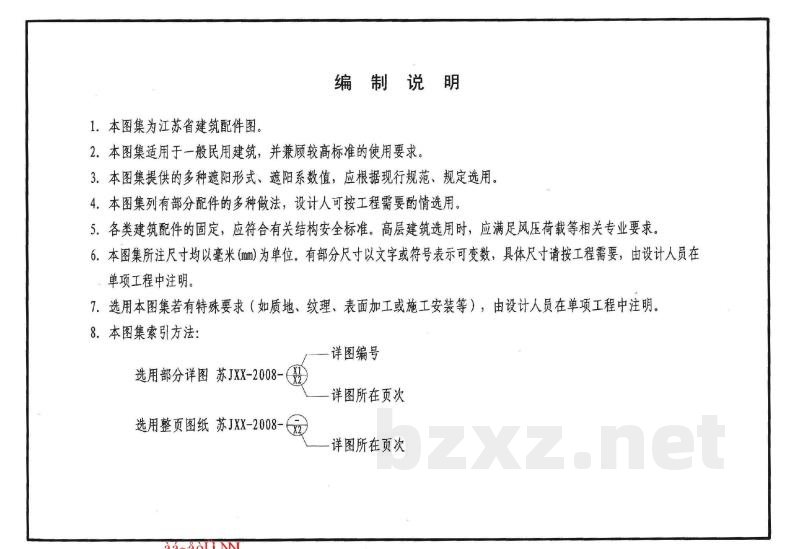

【编制说明】
1. 本图集为江苏省建筑配件图。
2. 本图集适用于一般民用建筑，并兼顾较高标准的使用要求。
3. 本图集提供的多种遮阳形式、遮阳系数值，应根据现行规范、规定选用。
4. 本图集列有部分配件的多种做法，设计人可按工程需要酌情选用。
5. 各类建筑配件的固定，应符合有关结构安全标准。高层建筑选用时，应满足风压荷载等相关专业要求。
6. 本图集所注尺寸均以毫米（mm）为单位。有部分尺寸以文字或符号表示可变数，具体尺寸请按工程需要，由设计人员在单项工程中注明。
7. 选用本图集若有特殊要求（如质地、纹理、表面加工或施工安装等），由设计人员在单项工程中注明。

【遮阳系统索引表】

1. 水平整板式 (1-1)
构成材料：钢筋混凝土薄板、轻质板材
特点：具有遮阳效果，但会影响采光，也会影响冬季采热
适用范围：南立面

2. 水平拉篷式 (1-2)
构成材料：高性能复合布料
特点：遮阳效果好，但对通风不利，需要定期维修
适用范围：南、东立面

3. 水平固定百叶 (1-3)
构成材料：轻质板材、PVC塑料、竹片
特点：遮阳的同时能导风或排气，较少影响采光
适用范围：南立面

4. 水平可调节百叶板 (1-4)
构成材料：轻质板材、PVC塑料、吸热玻璃
特点：遮阳效果好，不影响采光，利于导风
适用范围：各立面

5. 垂直整板式 (2-1)
构成材料：钢筋混凝土薄板、轻质板材
特点：避阳效果好，但影响采光，会影响冬季采热
适用范围：东、西立面
