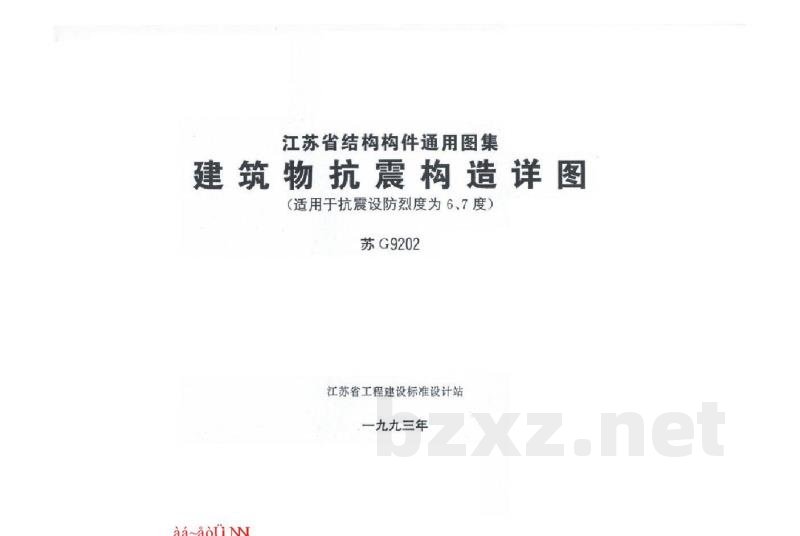

苏G9202 建筑物抗震构造详图（适用于抗震设防烈度为6、7度）

江苏省结构构件通用图集
建筑物抗震构造详图（适用于抗震设防烈度为6、7度）

统一编号：苏G92002
发行单位：江苏省工程建设标准设计站
发行年份：一九九三年

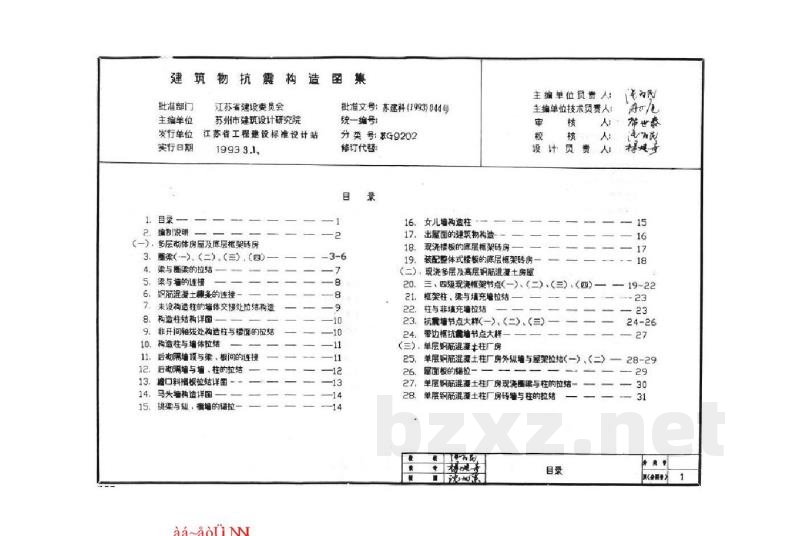

【目录】
1. 目录
2. 编制说明
3. 多层砌体房屋及底层框架砖房
- 现浇楼板的底层框架砖房
- 底层框架砖房构造
4. 现浇多层及高层钢筋混凝土房屋
- 现浇板与圈梁连接
- 框架柱、梁与墙的拉结
- 柱与非填充墙拉结
5. 单层钢筋混凝土柱厂房
- 单层钢筋混凝土柱厂房外纵墙与屋架拉结
- 单层钢筋混凝土柱厂房现浇圈梁与柱的拉结
- 单层钢筋混凝土柱厂房砖墙与柱的拉结
6. 抗震构造详图
- 圈梁构造详图（板面圈梁、板底圈梁、L形圈梁、T形连接等）
- 构造柱构造详图（女儿墙构造柱、非开间轴线处构造柱等）
- 梁与柱的连接
- 钢筋混凝土框架的连接
- 其他构造（如马头墙构造、排架与横墙拉结等）

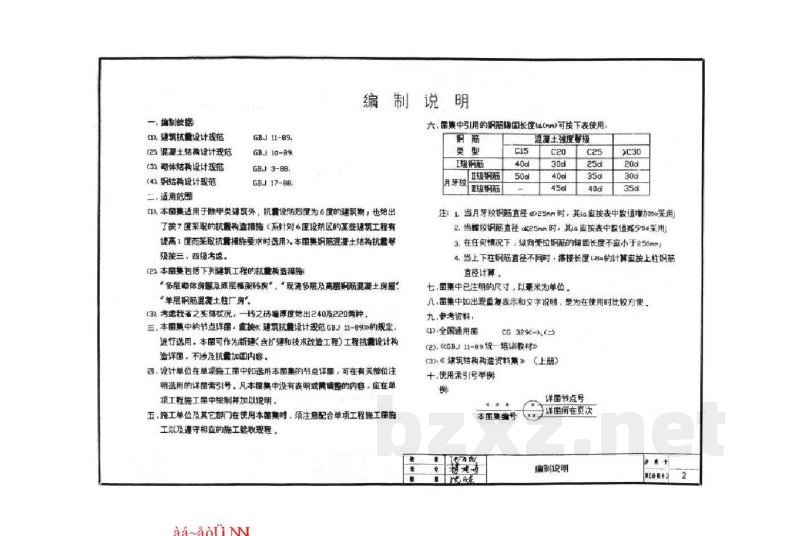

【编制说明】
一、引用文件
1. 建筑抗震设计规范
2. 混凝土结构设计规范
3. 钢结构设计规范
4. GBJ 11-89, GBJ 10-89, GBJ 3-88, GBJ 17-88

二、适用范围
本图集适用于除甲类建筑外，抗震设防烈度为6度的建筑物，同时也给出了按7度采取抗震构造措施的要求（针对6度设防区某些建筑工程有提高1度需求时选用）。本图集钢筋混凝土抗震等级按三级、四级考虑。
本图集包括下列建筑工程的抗震构造措施：
1. 多层砌体房屋及底层框架砖房
2. 现浇多层及高层钢筋混凝土房屋
3. 单层钢筋混凝土柱厂房
考虑到江苏省实际情况，砖墙厚度给出了240mm及220mm两种。

三、使用说明
1. 本图集中的节点详图应按《建筑抗震设计规范 GBJ 11-89》的规定进行选用。本图可作为新建（含扩建和技术改造工程）工程抗震设计构造详图，不涉及抗震加固内容。
2. 设计单位在单项施工图中如选用本图集的节点详图，可在有关部位注明选用的详图索引号。凡本图集中没有表明或需调整的内容，应在单项工程施工图中绘制并加以说明。
3. 施工单位在使用本图集时，须注意配合单项工程施工图施工，并遵守相应的施工验收规程。

【钢筋锚固长度参考表】
当直径>25mm时，锚固长度应按表中数值增加；当直径≤25mm时，应按表中数值或略少使用。

| 混凝土强度等级 | 3级钢筋锚固长度 | 4级钢筋锚固长度 |
| :--- | :--- | :--- |
| C15 | 40d | 50d |
| C20 | 30d | 40d, 45d |
| C25 | 25d | 35d, 40d |
| >C30 | 20d | 30d, 35d |

注：
1. 在任何情况下，纵向受拉钢筋的锚固长度不应小于250mm。
2. 当上下柱钢筋直径不同时，搭接长度应按上柱钢筋直径计算。

四、构造设计要点说明

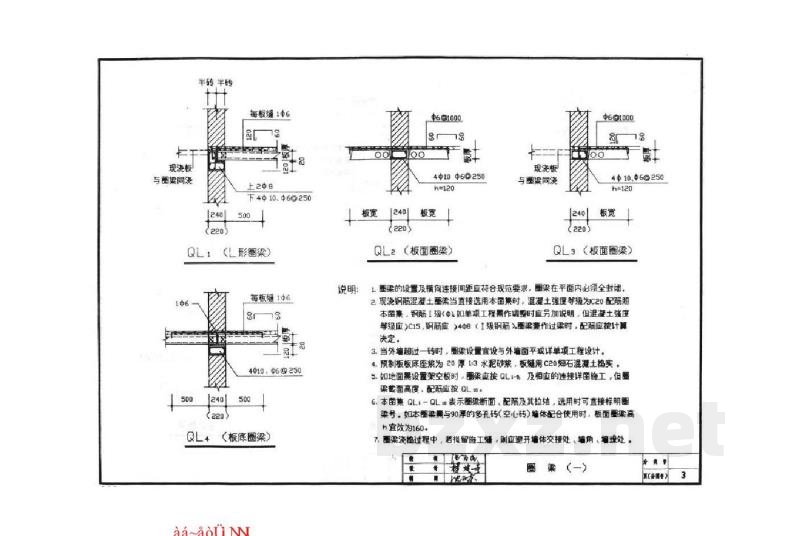

1. 圈梁设计：现浇钢筋混凝土圈梁当直接选用本图集时，混凝土强度等级为C20，配筋照本图集执行；如单项工程需作调整，应另加说明，但混凝土强度等级不应低于C15，钢筋不应低于4$phi$8（1吸钢筋）。
2. 圈梁与墙体配合：当外墙超过一砖厚时，需梁设计宜设与外墙面平或按单项工程设计。若圈梁需与90mm厚的空心砖墙配合使用时，板面翻墙高度h宜改为160mm。
3. 预制板连接：预制板底座浆为20mm厚1:3水泥砂浆，板凝用C20混凝土捣实。
4. 施工缝：在翻梁浇筑过程中，若拟留施工缝，应避开墙体交接处墙角。
5. 详图符号：本图集QL1~QL10表示裂缝断面、配筋及其间距，选用时可直接标明圈号。

【典型节点说明】

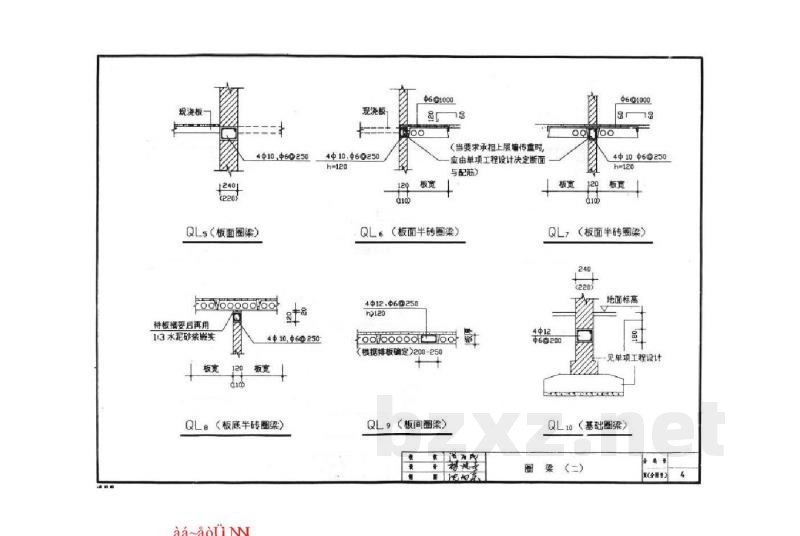

- 现浇板与圈梁连接：包括板面圈梁（QL1）、板底圈梁（QL8）、板面半砖圈梁（QL7）等。
- 圈梁连接方式：包括L形圈梁与板面圈梁的转角连接、L形圈梁与板面圈梁的T形连接、板面圈梁与板底圈梁的十字形连接等。
