皖2006J116 外墙外保温系统构造图集（一）园强建筑外墙外保温系统

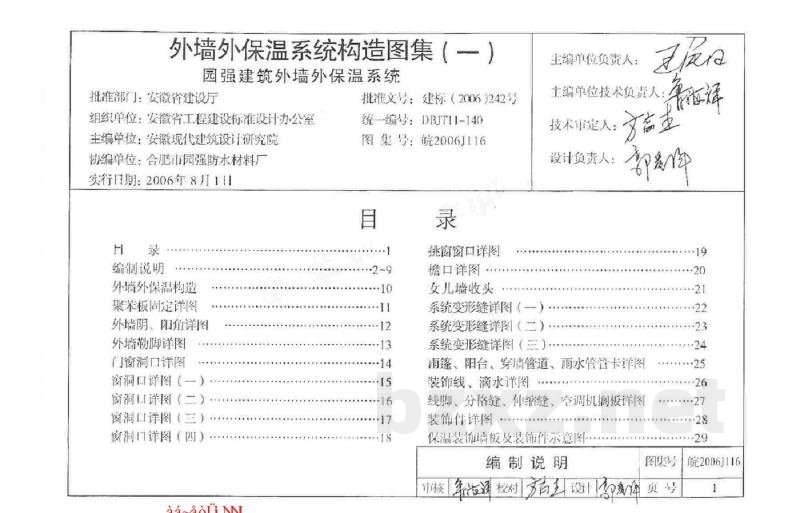

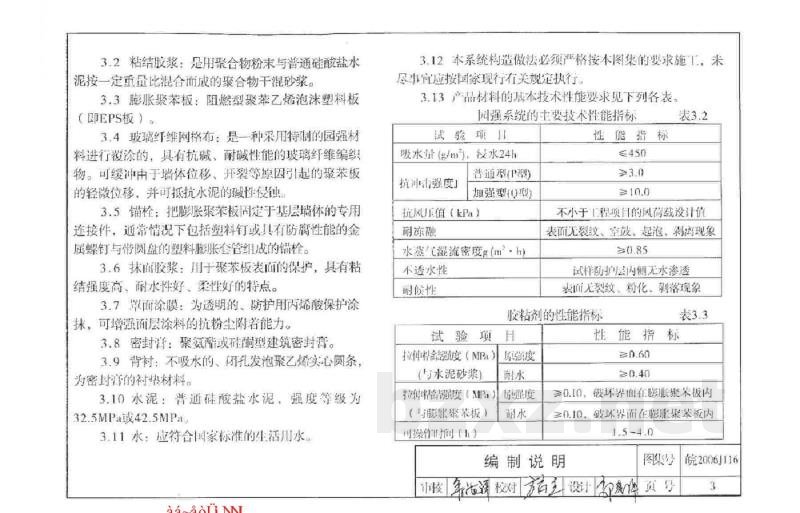

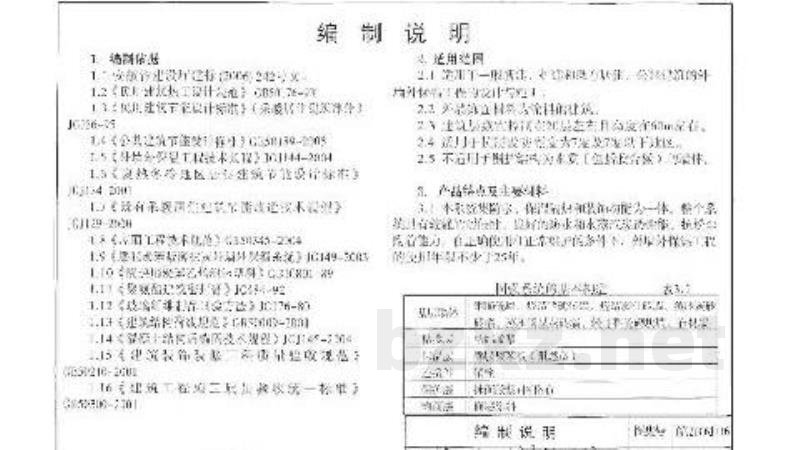

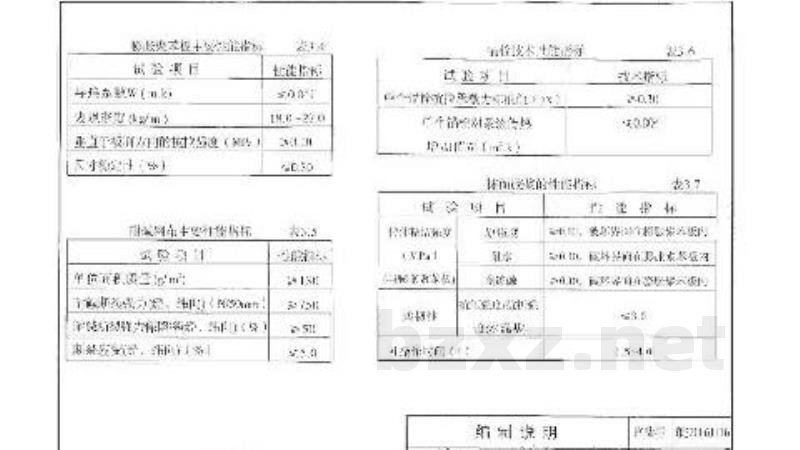

安徽省工程建设标准设计：外墙外保温系统构造图集（一）——园强建筑外墙外保温系统 统一编号：DBJT11-140 图集号：皖2006J116 批准部门：安徽省建设厅 组织单位：安徽省工程建设标准设计办公室 主编单位：安徽现代建筑设计研究院 参编单位：合肥市园强防水材料厂 实行日期：2006年8月1日 批准文号：建标（2006）242号 【目录】 1. 编制说明 2. 外墙外保温构造 3. 聚苯板固定详图 4. 外墙阴、阳角详图 5. 外墙勒脚详图 6. 门窗洞口详图 6.1 窗洞口详图（一） 6.2 窗洞口详图（二） 6.3 窗洞口详图（三） 6.4 窗洞口详图（四） 6.5 挑窗窗口详图 6.6 檐口详图 6.7 女儿墙收头 6.8 系统变形缝详图（一）、（二）、（三） 6.9 雨篷、阳台、穿墙管道、雨水管管卡详图 6.10 装饰线、滴水详图 6.11 线脚、分格缝、空调机搁板详图 6.12 装饰件详图 6.13 装饰墙板及装饰件示意图 【编制说明】 1. 引用标准 本图集依据《外墙外保温系统工程技术规程》（JGJ 149-2004）、《民用建筑热工设计规范》（GB 50176-93）及《混凝土结构工程施工质量验收规范》（GB 50204）等国家现行标准编制。 2. 材料定义 2.1 粘结胶浆：是用聚合物粉末与普通硅酸盐水泥按一定重量比混合而成的聚合物干混砂浆。 2.2 膨胀聚苯板：即阻燃型聚苯乙烯泡沫塑料板（EPS板）。 2.3 玻璃纤维网格布：是一种采用特制的园强材料进行涂覆的，具有抗碱、耐碱性能的玻璃纤维织物。可缓冲由于墙体位移、开裂原因引起的聚苯板的轻微位移，并可抵抗水泥的碱性侵蚀。 2.4 锚栓：把膨胀聚苯板固定于基层墙体的专用连接件，通常情况下包括塑料钉或具有防腐性能的金属螺钉与带圆盘的塑料膨胀锚套管组成的锚栓。 2.5 抹面胶浆：用于聚苯板表面的保护，具有粘结强度高、耐水性好、柔性好的特点。 2.6 面涂膜：为透明的、防护用的丙烯酸保护涂料，可增强面层涂料的抗粉尘污染能力。 2.7 密封胶：聚氨酯或硅酮型建筑密封胶。 2.8 背衬：不吸水的、闭孔发泡聚乙烯实心圆条，作为密封胶的衬垫材料。 2.9 水泥：普通硅酸盐水泥，强度等级为32.5MPa或42.5MPa。 2.10 水：符合国家标准的生活用水。 3. 基本技术性能要求 3.1 本系统构造做法必须严格按本图集的要求施工，未尽事宜应按国家现行有关规定执行。 3.2 园强系统的主要技术性能指标见表3.1。 表3.1 园强系统的主要技术性能指标 | 试验项目 | 性能指标 | | :--- | :--- | | 吸水量 (g/m², 吸水24h) | ≤450 | | 抗冲击强度 (普通型P/加强型Q) | 3.0 / 10.0 | | 抗风压值 (kPa) | ≥0.85 (试样防护层内侧无水渗透，饰面无裂纹、空鼓、起泡、脱落现象) | | 耐冻融 | 无裂纹、空鼓、起泡、脱落现象 | | 水蒸气透过密度 (m/h) | 无裂纹、空鼓、起泡、脱落现象 | | 耐候性 | 试样防护层内侧无水渗透，饰面无裂纹、空鼓、起泡、脱落现象 | | 不透水性 | 饰面无裂纹、空鼓、起泡、脱落现象 | 3.3 胶粘剂的性能指标见表3.2。 表3.2 胶粘剂的性能指标 | 试验项目 | 性能指标 | | :--- | :--- | | 拉伸粘结强度 (MPa, 水泥砂浆) | ≥0.60 | | 拉伸粘结强度 (MPa, 膨胀聚苯板) | ≥0.40 | | 破坏界面位置 | 原强度水: 破坏界面在膨胀聚苯板内 ≥0.10
水: 破坏界面在膨胀聚苯板内 ≥0.10 | | 操作时间 (h) | 1.5 - 4.0 | 4. 设计要求 4.1 本系统采用聚苯板作保温隔热层，用胶粘剂将保温层与基层墙体粘结，辅以锚栓固定。（当建筑物高度不超过20m时，也可采用单一的粘结固定方式，由个体工程设计根据具体情况选定并说明）。聚苯板的防护层为有耐碱玻纤网格布增强的聚合物抗裂砂浆。面层抹灰面层。防护层厚度普通型3-5mm，加强型4-6mm。涂料饰面。除设计注明外，建筑室外地面高度20m以下墙体均采取加强型构造，即在标准网格布下增铺一层加强网格布。当墙体系统某些部位抗冲击力有特殊要求而须增铺加强网格布时，应在设计文件中注明。 4.2 应在下列位置设置变形缝： (1) 基层墙体结构设有伸缩缝、沉降缝和抗震缝处； (2) 预制墙板拼接处； (3) 外保温系统与不同材料交接处； (4) 基层墙体材料材质改变处； (5) 结构可能产生较大位移的部位，例如建筑体形突变或结构体系变化处； (6) 经计算需设置变形缝处。 4.3 采用本图集的外墙外保温构造，需满足规范对墙体传热阻值的要求。选用膨胀聚苯板的最小厚度为20mm。对节能有特殊要求的建筑，膨胀聚苯板厚度应经计算确定。 4.4 本图集建筑详图仅表示本系统的构造部分。相关建筑节点只以通用节点为例，具体构造应详见个体工程设计。外墙饰面材料为面砖或其它材料时，应在个体工程设计文件中注明。 4.5 本图集详图均以钢筋混凝土墙为例。 4.6 基层墙体必须满足锚栓技术性能指标的要求。当基层墙体不能满足锚栓的抗拉承载力要求时，可采用预埋钢筋或锚栓位置墙体预埋铁件等措施满足锚固的要求。 4.7 当保温层材料采用挤塑聚苯乙烯泡沫塑料板（XPS板）时，可参照本构造图集进行个体工程设计。 4.8 本图集尺寸除注明者外，其它均以毫米为单位。 5. 施工要求 5.1 外保温工程施工期间以及施工后24h内，基层及环境空气温度不应低于5℃，且不应进行强光暴晒。在5级以上大风天气和雨天不得施工。园强系统脚手架离墙面间的最小距离为450mm，以便施工。 5.2 基层墙体处理 5.2.1 基层墙体必须清理干净，使墙外表面没有油污、灰尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、泥土等污染物或其它妨碍粘结的材料。并剔除墙表面的凸起物，用水洗净。 5.2.2 应清除基层墙体中松动和风化的部分，用2m靠尺检查，最大偏差应小于4mm，并用水泥砂浆找平后施工。
