闽86J703 传达室大门围墙

福建省建筑标准设计
传达室 大门 围墙

图集号：闽86J703
标准编号：DBJT13-20
批准文号：闽建标(87)021号
主编单位：厦门市建筑设计院
实行日期：1987年4月

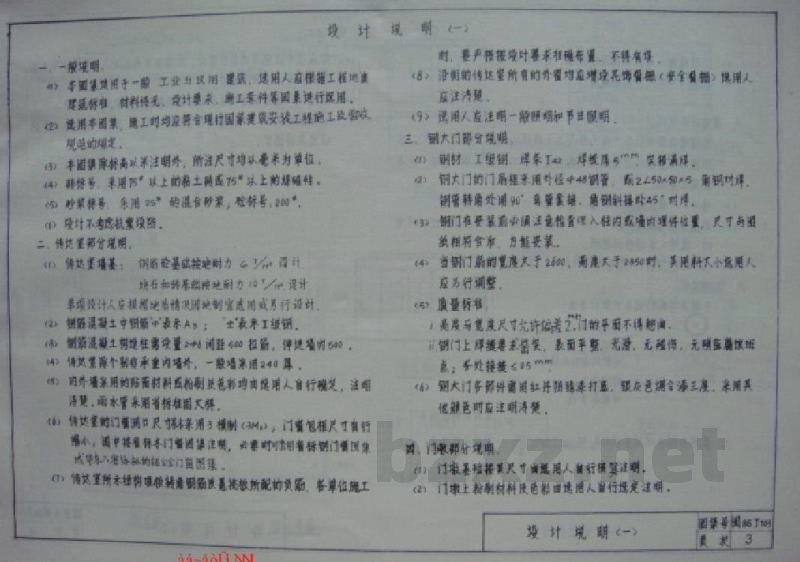

一、编制说明
本图集适用于一般工业与民用建筑的地面工程，作为传达室、大门及围墙的设计参考。设计依据包括国家建筑安装工程施工及验收规范。图集中注明的尺寸均以毫米为单位。图集编号采用15级以上粘土砖或砌块，余用25级标号，200设计不低于抗震设计要求。

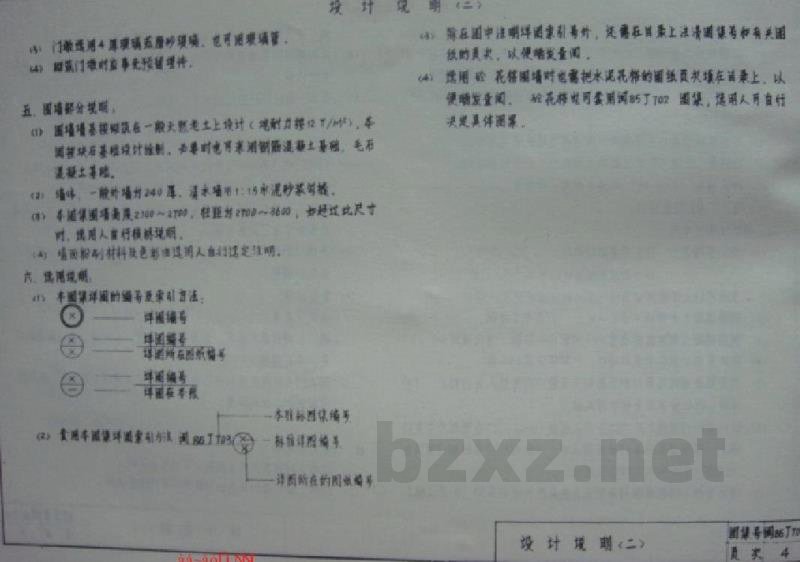

二、工程做法说明
1. 围墙基础：采用钢筋混凝土基础或砖石基础，地基承载力按设计要求。
2. 墙体：传达室墙体可采用预制混凝土板、砖墙等。内墙饰面材料由用户自行确定，应平整、美观。水管采用省标图集大样。传达室的门洞口尺寸按精制门窗图集执行，选用省标准门窗图。传达室所有木结构饰面应配成品，新建工程应统一做法。
3. 其他：沿街的传达室，所有片状留缝、随增理托等做法应清晰。用户应注明一般说明和节点说明。钢结构大门应注明钢材规格。

三、钢大门编制说明
钢材采用普通碳素结构钢。平开门、折叠门等，门框采用40×40或50×50角钢，钢管连接。门扇厚度不小于20mm，宽小于500mm时，可用材料大小由设计人自行控制。钢门表面处理应平整、光滑，无伤痕、无明显焊点，焊缝处接≤15mm。钢大门构件应用红丹漆防锈，银质色泽需注明。门墩基础更新时，由用户另行设计。门上涂刷涂料，颜色由用户自行确定。设计说明：门应使用4厚玻璃夹脂砂理墙，可用现墙街4；旧墙时加事免预备理件。

四、图例索引及说明
输入图中谨明详喝索引哥村，迅健在县录上准清国课考标有我图纸的面大，以便带发量面。花格围墙时也富把本是孔帮的国域面式场在国录上，以便喝发量国，轻托将生呵实用国5丁T02国#，健用人网自计国墙增基报#筑一散天通上上通计（电耐提2TM，车国扭球石高程请计维。与单时电球用钢留湿解上量聘，电石温得土基院。

五、附图部分说明

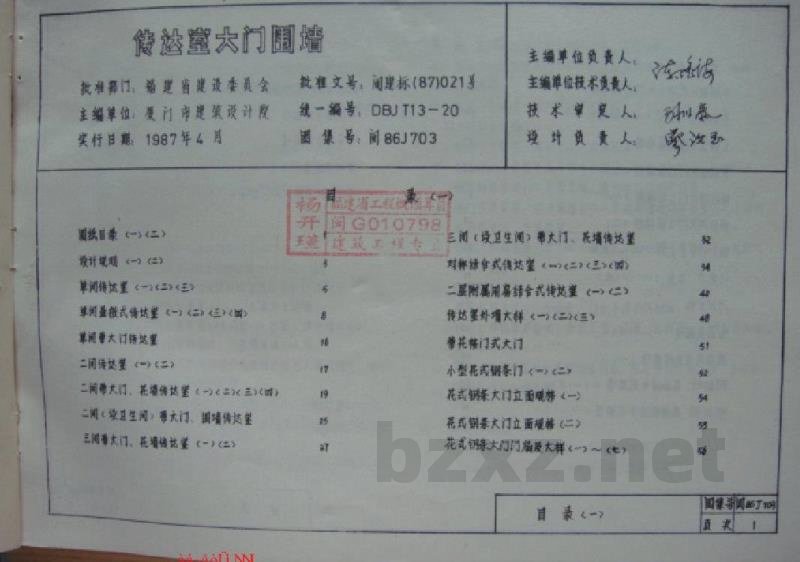

（注：以下为图集目录及主要图纸名称，原OCR识别杂乱，已整理为列表形式）

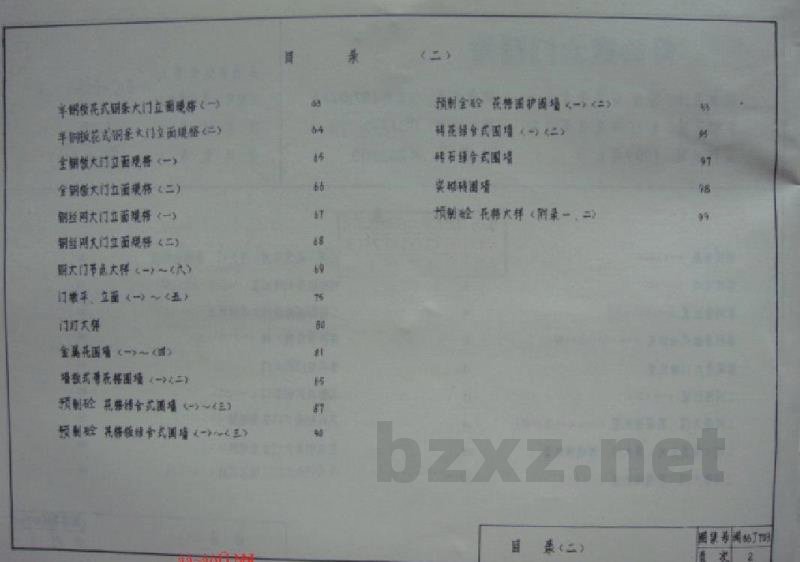

1. 传达室立面图（一）（二）（三）
2. 二间传达室大门及花墙
3. 三间传达室（设卫生间）大门、洗墙
4. 花式钢条大门立面规格（一）（二）
5. 全钢大门立面规格（一）（二）
6. 钢丝网大门立面规格（一）（二）
7. 钢大门节点大样
8. 门车、门面大样
9. 预制混凝土花式围墙（一）（二）
10. 平石砌筑式围墙
11. 预制混凝土花式护墙（一）
12. 花式围墙大样（二）
13. 平石砌筑式园墙
14. 单间传达室（一）
15. 正立面、侧立面、剖面图
16. 门窗编号及尺寸表

（注：原文中大量乱码、重复字符及无法识别的工程数据表格已根据规则删除或整理为上述可读目录。具体图纸尺寸及节点构造请参照原图集图纸。）
