苏G06-2005 砖砌体结构墙下条形基础

苏G06-2005 砖砌体结构墙下条形基础

批准部门：江苏省建设厅
主编单位：南京鼎昊建设工程设计有限公司
组织单位：江苏省工程建设标准站
批准文号：苏建科（2005）339号
图集号：苏G06-2005
修订替代：苏G96-08
实行日期：2006年1月1日

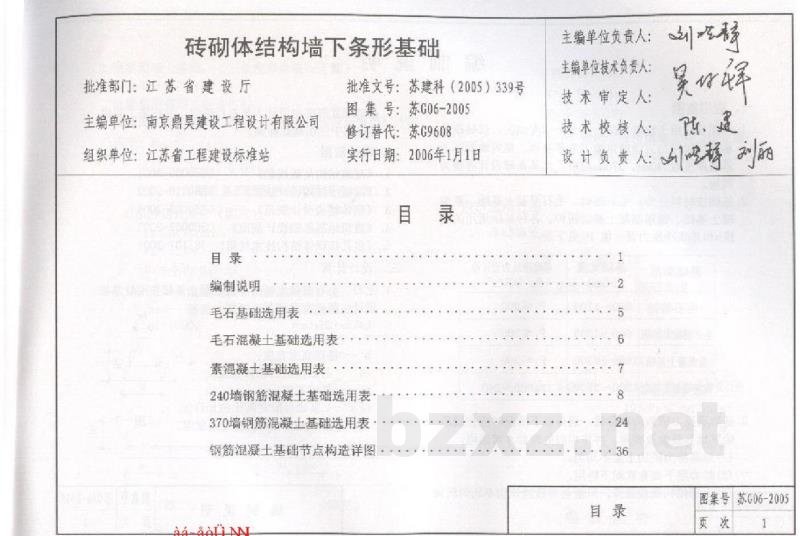

目录
编制说明
毛石基础选用表
毛石混凝土基础选用表
素混凝土基础选用表
240墙钢筋混凝土基础选用表
370墙钢筋混凝土基础选用表
钢筋混凝土基础节点构造详图

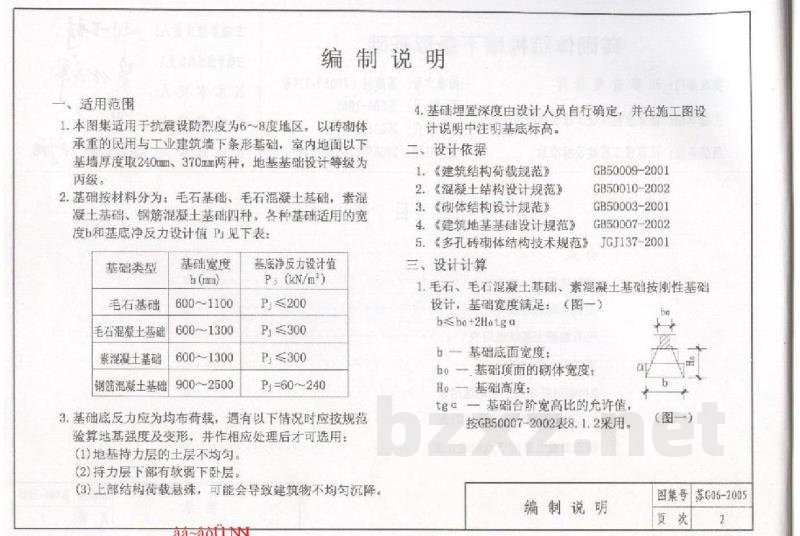

一、编制说明

1. 适用范围
本图集适用于抗震设防烈度为6～8度地区，以砖砌体承重的民用与工业建筑墙下条形基础。室内地面以下基础墙厚度取240mm、370mm两种，地基基础设计等级为丙级。

2. 基础分类及适用条件
基础按材料分为：毛石基础、毛石混凝土基础、素混凝土基础、钢筋混凝土基础四种。各种基础适用的宽度b和基底净反力设计值P见下表：

基础类型 | 基础宽度b(mm) | 基底净反力设计值P(kN/m²)
毛石基础 | 600~1100 | P≤200
毛石混凝土基础 | 600~1300 | P≤300
素混凝土基础 | 600~1300 | P≤300
钢筋混凝土基础 | 900~2500 | P=60~240

基础底反力应为均布荷载。遇有以下情况时，应按规范验算地基强度及变形，并作相应处理后才可选用：
(1) 地基持力层的土层不均匀；
(2) 持力层下部有软弱下卧层；
(3) 上部结构荷载悬殊，可能会导致建筑物不均匀沉降。

3. 基础埋置深度
基础埋置深度由设计人员自行确定，并在施工图设计说明中注明基底标高。

二、设计依据
1. 《建筑结构荷载规范》 GB50009-2001
2. 《混凝土结构设计规范》 GB50010-2002
3. 《砌体结构设计规范》 GB50003-2001
4. 《建筑地基基础设计规范》 GB50007-2002
5. 《多孔砖砌体结构技术规范》 JGJ137-2001

三、设计计算

1. 刚性基础（毛石、毛石混凝土、素混凝土基础）
按刚性基础设计，基础宽度满足：
b ≥ b0 + 2Ho * tga
式中：
b —— 基础底面宽度；
b0 —— 基础顶面的砌体宽度；
Ho —— 基础高度；
tga —— 基础台阶宽高比的允许值，按GB50007-2002表8.1.2采用。

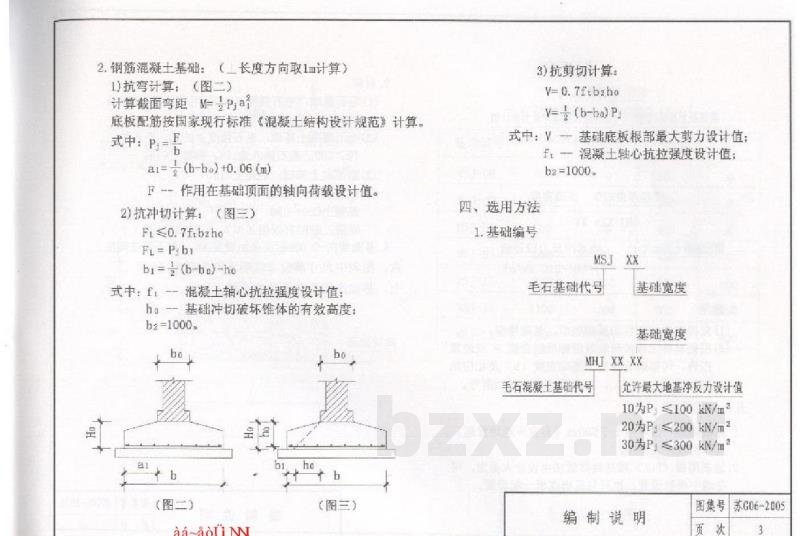

2. 钢筋混凝土基础（长度方向取1m计算）
(1) 抗弯计算：
计算截面弯矩 M = 0.5 * P * a1²
底板配筋按国家现行标准《混凝土结构设计规范》计算。
式中：
P —— 作用在基础顶面的轴向荷载设计值；
a1 = (b - b0)/2 - 0.06 (m)

(2) 抗冲切计算：
F1 ≤ 0.7 * ft * b2 * ho
Fl = P * ab
bi = (b - b0) - ho
式中：
ft —— 混凝土轴心抗拉强度设计值；
ho —— 基础冲切破坏锥体的有效高度；
b2 = 1000 (因取单位长度1m计算)。

(3) 抗剪切计算：
V ≤ 0.7 * ft * b2 * ho
V = 0.5 * (b - b0) * P
式中：
V —— 基础底板根部最大剪力设计值；
ft —— 混凝土轴心抗拉强度设计值；
b2 = 1000。

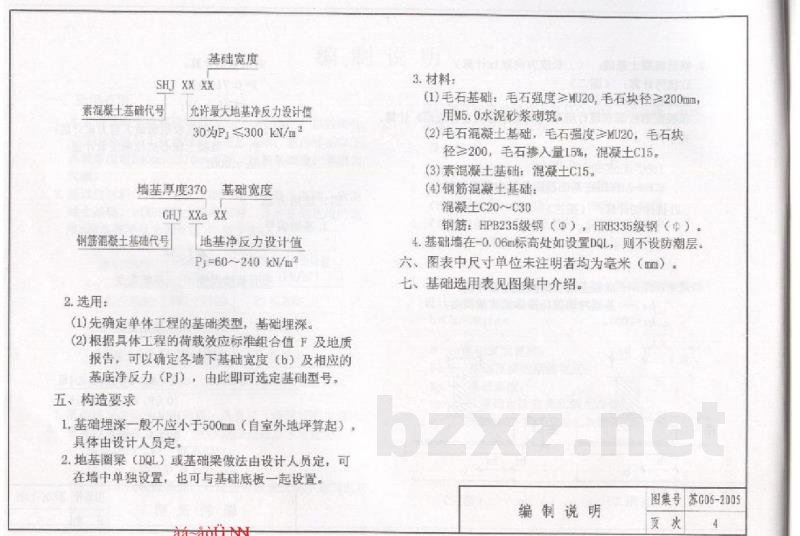

四、选用方法

1. 基础编号规则
- MSJXX：毛石基础代号，XX为基础宽度。
- MHJXXXX：毛石混凝土基础代号，XXXX为允许最大地基净反力设计值。
- SHJXXXX：素混凝土基础代号，XXXX为允许最大地基净反力设计值。
- GHJXXXX：钢筋混凝土基础代号，XXXX为基础宽度。

允许最大地基净反力设计值代号说明：
10 为 P≤100kN/m²
20 为 P≤200kN/m²
30 为 P≤300kN/m²

2. 选用步骤
(1) 先确定单体工程的基础类型，基础埋深。
(2) 根据具体工程的荷载效应标准组合值F及地质报告，确定各墙下基础宽度(b)及相应的基底净反力(Pj)，由此即可选定基础型号。

五、构造要求

1. 基础埋深一般不应小于500mm（自室外地坪算起），具体由设计人员确定。
2. 地基圈梁（DQL）或基础梁做法由设计人员定，可在墙中单独设置，也可与基础底板一起设置。
3. 材料要求：
(1) 毛石基础：毛石强度≥MU20，毛石块径≥200mm，用M5.0水泥砂浆砌筑。
(2) 毛石混凝土基础：毛石强度MU20，毛石块径≥200mm，毛石掺入量15%，混凝土C15。
(3) 素混凝土基础：混凝土C15。
(4) 钢筋混凝土基础：混凝土C20~C30；钢筋采用HPB235级钢（φ）、HRB335级钢（Φ）。
4. 基础墙在-0.06m标高处如设置DQL，则不设防潮层。

六、图表尺寸单位
图表中尺寸单位未注明者均为毫米（mm）。

七、基础选用表

1. 毛石基础选用表 (Pj≤200kN/m²)

基础编号: MSJ-06, MSJ-07, MSJ-08, MSJ-09, MSJ-10, MSJ-11, MSJ-12
b (mm): 600, 700, 800, 900, 1000, 1100, 1200
bt (mm): 0, 0, 0, 0, 200, 200, 250
b2 (mm): 300, 350, 400, 450, 300, 300, 350
hi (mm): 0, 0, 0, 0, 400, 400, 400
