苏G9203-2 预应力混凝土V形折板(冷拔低碳钢丝折板构件)

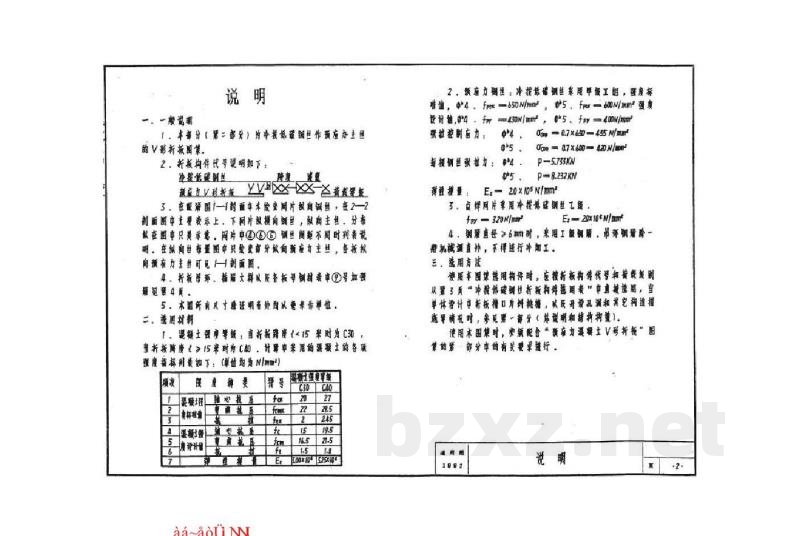

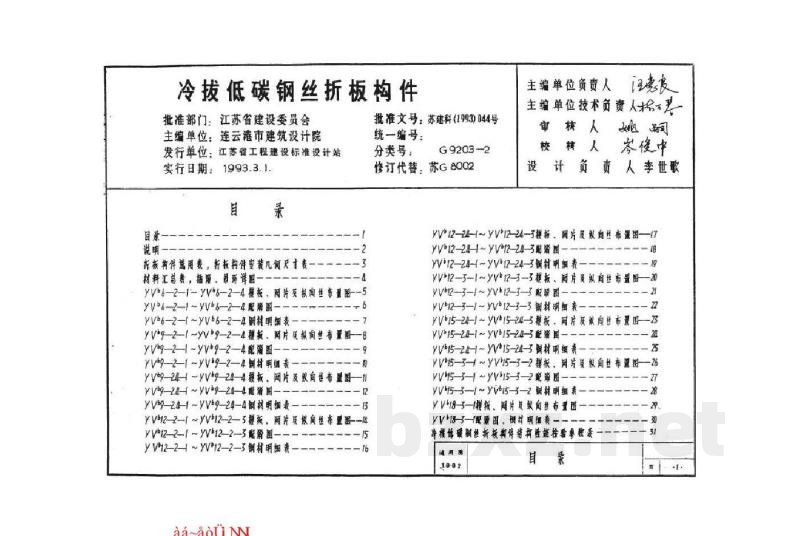

江苏省结构构件通用图集 预应力混凝土V形折板 冷拔低碳钢丝折板构件 苏 G9203-2 江苏省工程建设标准设计站 一九九三年 说明 一、批准与出版信息 冷拔低碳钢丝折板构件 批准部门：江苏省建设委员会 主编单位：连云港市建筑设计院 发行单位：江苏省工程建设标准设计站 实行日期：1993.3.1 二、目录 1. 说明 2. 折板构件选用表 3. 折板构件安装几何尺寸表 4. 材料汇总表 5. 插销、吊环详图 6. YVbb-2-1~YVbb-2-4 机板、网片及纵向丝布置图 7. YVbb-2-1~YVbb-2-4 配筋图 8. YVbb-2-1~YVbb-2-4 钢材明细表 9. YVbg-2-1~YVbg-2-4 机板、网片及纵向丝布置图 10. YVbg-2-1~YVbg-2-4 配筋图 11. YVbg-2-1~YVbg-2-4 钢材明细表 12. YVbg-24-1~YVbg-24-4 模板、网片及纵向丝布置图 13. YVbg-24-1~YVbg-24-4 配筋图 14. YVbg-24-1~YVbg-24-4 钢材明细表 15. YVb12-2-1~YVb12-2-3 机板、网片及纵向丝布置图 16. YVb12-2-1~YVb12-2-3 配筋图 17. YVb12-2-1~YVb12-2-3 钢材明细表 18. YVb12-24-1~YVb12-24-3 楼板、网片及纵向丝布置图 19. YVb12-24-1~YVb12-24-3 配筋图 20. YVb12-24-1~YVb12-24-3 钢材明细表 21. YVb12-3-1~YVb12-3-3 机板、网片及纵向丝布置图 22. YVb12-3-1~YVb12-3-3 配筋图 23. YVb12-3-1~YVb12-3-3 钢材明细表 24. YVb15-24-1~YVb15-24-3 模板、网片及纵向丝布置图 25. YVb15-24-1~YVb15-24-3 配筋图 26. YVb15-24-1~YVb15-24-3 钢材明细表 27. YVb15-3-1~YVb15-3-2 模板、网片及纵向丝布置图 28. YVb15-3-1~YVb15-3-2 配筋图 29. YVb15-3-1~YVb15-3-2 钢材明细表 30. YVb18-3-1 模板、网片及纵向丝布置图 31. YVb18-3-1 配筋图 32. YVb18-3-1 钢材明细表 33. 预应力折板构件抗剪性能检验导则表 34. 通用图 三、说明 1. 本部分（第二部分）均系采用冷拔低碳钢丝作预应力主筋的V形折板图案。 2. 折板均按代导说明如下： 冷拔低碳钢丝：光圆、螺纹。 3. 在配筋图中：1-1剖面图中表示网片及钢丝；在2-2剖面图中主要表示上、下网片配纵向钢丝，纵向主筋、分布筋在图中只是示意，网片中钢丝间距不同时未加说明。在纵向丝布置图中只标示部分纵向预应力主筋，折板横向预应力主筋可见H剖面图。 4. 插销吊环、指陷大样以及各板号钢材表中号加强第磨4面。 5. 本国所有风十程活明者外放从责来作望值二，进用材料。 四、选用材料 1. 混凝土强度等级：当折板跨度l<15m时为C30，当折板跨度l≥15m时为C40。计算采用的混凝土的各项强度指标见下表。 | 混凝土强度等级 | 轴心抗压强度fc (N/mm²) | 轴心抗拉强度ft (N/mm²) | |----------------|------------------------|------------------------| | C40 | 20.1 | 2.85 | | C30 | 14.3 | 2.01 | | C20 | 9.6 | 1.27 | | C15 | 7.2 | 0.98 | 注：表中数值为平均值，设计时应按规范系数取值。 2. 预应力钢丝：冷拔低碳钢丝采用甲级，强度标准： - φ4: fy=650N/mm², fy'=600N/mm², E=2.0×10⁵N/mm² - φ5: fy=600N/mm², fy'=550N/mm², E=2.0×10⁵N/mm² 张拉控制应力： - φ4: σk=0.7×600=420N/mm² - φ5: σk=0.7×550=385N/mm² 3. 点焊网片：采用冷拔低碳钢丝乙级，fy=320N/mm², E=2.0×10⁵N/mm²。 4. 钢材直径>6mm时，采用工字钢等型钢，其弯曲系经机械调直外，不得进行冷加工。 五、选用方法 使用本图集选用构件时，应按折板构件编号和类别，从“冷拔低碳钢丝折板构件说明表”中直接选用。当单体设计中折板开口为挑檐、以上开设孔洞和其他构造措施等情况时，参见第一部分（选型明和结构柯撞）。使用本图集时，掌握配合“预应力混凝土V形折板”图算的全部公式的有用业草行。 六、冷拔低碳钢丝折板构件选用表 | 跨度(m) | 荷载范围 | 波浪数 | 构件编号 | 备注 | |----------|----------|--------|----------|------| | 1.5 | | | YVhg-2, YVbg-2, YVb12-2, YVb12-24, YVb15-24 | | | 2.0 | | | YVhg-2-3, YVbg-2-3, YVhg-2-y, YVhg-12-2, YVb12-24-3, YVb12-y-3, YW15-24-3 | | | 2.5 | | | YVg-2-4, YVig-2-4, YVhg-24-4 | | 注：表中荷载为水平投影面上的均布活荷载标准值（kN/m²）。 七、折板构件安装几何尺寸表 | 序号 | 折板编号 | 跨度L(m) | 波数n | 板厚t(mm) | 波高h(mm) | 备注 | |------|----------|----------|-------|-----------|-----------|------| | 1 | YVhg-2 | 1.5 | 2 | 100 | 50 | | | 2 | YVbg-2 | 1.5 | 2 | 100 | 50 | | | 3 | YVb12-2 | 1.5 | 2 | 100 | 50 | | | ... | ... | ... | ... | ... | ... | | 注：表中L为水平投影面上的几何尺寸标准值，扣除折板自容和覆能电（详见说明部分）。 八、材料汇总表 | 序号 | 构件编号 | 主筋φ4(kg) | 主筋φ5(kg) | 网片φ4(kg) | 网片φ5(kg) | 合计(kg) | 备注 | |------|----------|------------|------------|------------|------------|----------|------| | 1 | YVhg-2 | 0.00 | 0.00 | 45.28 | 0.00 | 45.28 | | | 2 | YVbg-2 | 0.00 | 0.00 | 61.57 | 0.00 | 61.57 | | | 3 | YVb12-2 | 0.00 | 0.00 | 64.68 | 0.00 | 64.68 | | | ... | ... | ... | ... | ... | ... | ... | | 注： 1. 本部分汇总表中所列材料已包括上下经用料，混凝土不包括经料。 2. 折板重仅指预制部分的构件重量。 3. 插销吊环、加强用等请购各报导钢材明细表用器。 九、插销、吊环详图 图号：1991司 尺寸：730, 750, 250, 200 注： 1. 模板图 2. 上网片（WH）布置图 3. 下网片（WH）布置图 4. 纵向丝布置图 5. 通用图 注： ① 筛间延表见第下页，尺寸L.A.8.C起嘴7页，C鬼内配赠见霜页，211.2-2到面腔所图见第6面，1-削面携板图起品7页。 ② 3000 ③ 下网片（WH）布置图 ④ 纵向丝布置图 ⑤ 通用图3V62HW622 188V-23:624搜板网吃夏8购经布量图5
