苏S9702 硬聚氯乙烯（PVC-U）排水管安装

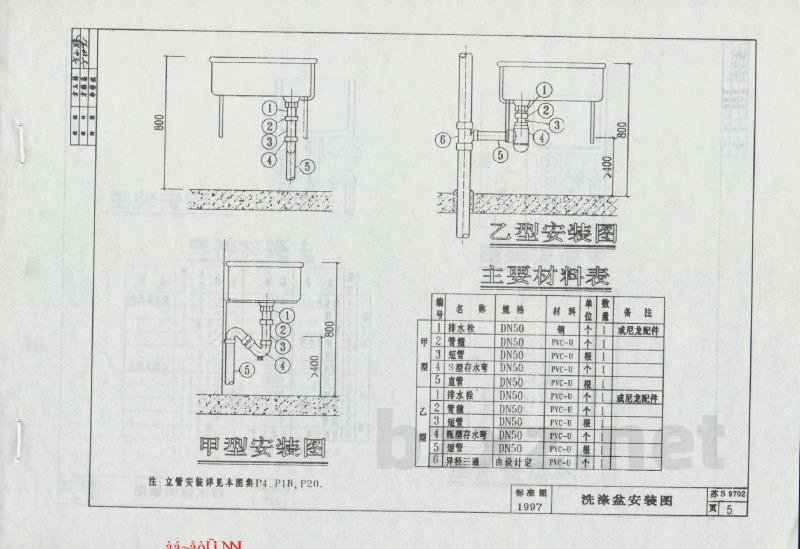

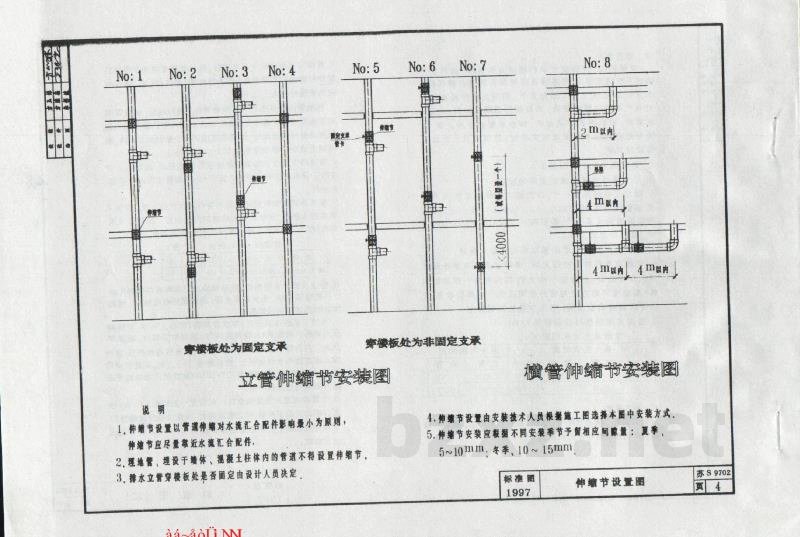

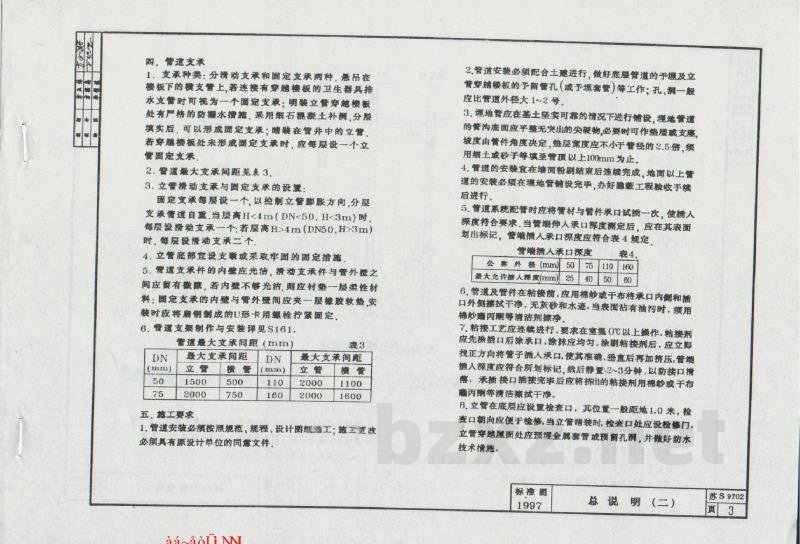

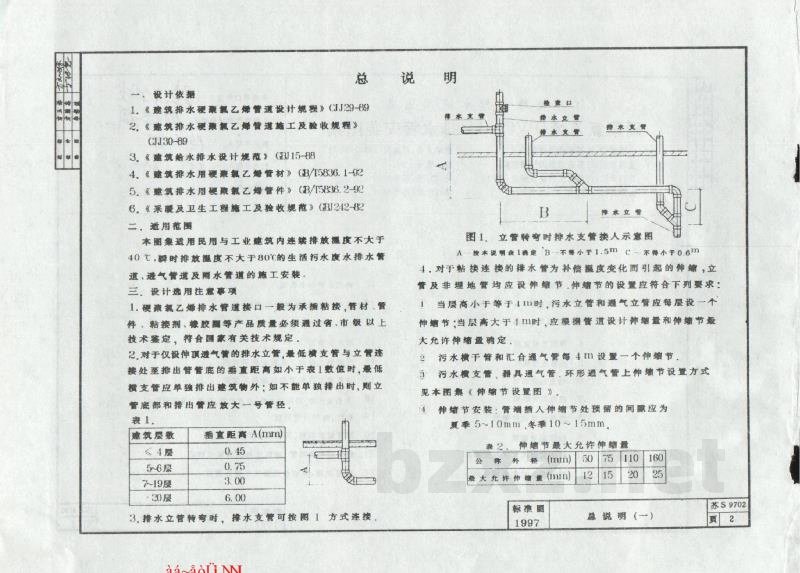

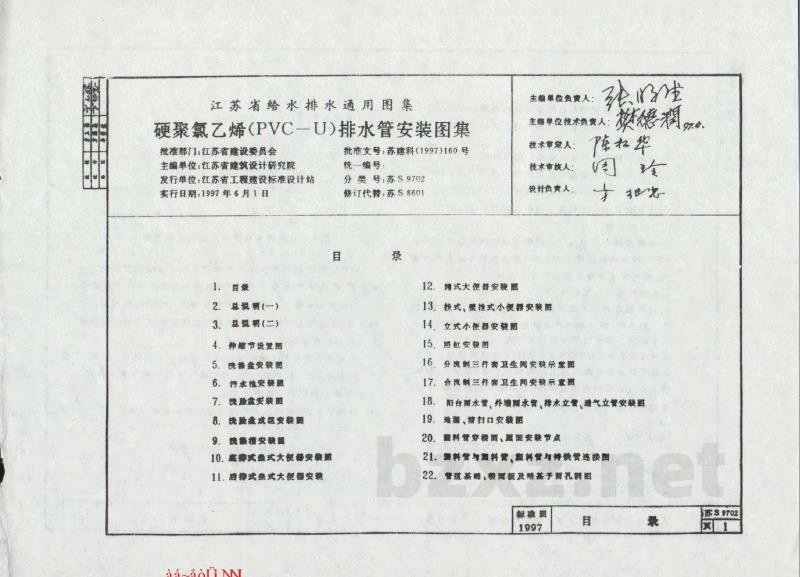

江苏省给水排水通用图集 硬聚氯乙烯（PVC-U）排水管安装图集 批准部门：江苏省建设委员会 主编单位：江苏省建筑设计研究院 发行单位：江苏省工程建设标准设计站 实行日期：1997年6月1日 批准文号：苏建科（1997）160号 分类号：苏S9702 修订代替：苏S8601 一、设计依据 1.《建筑排水硬聚氯乙烯管道设计规程》（CJJ29-89） 2.《建筑排水硬聚氯乙烯管道施工及验收规程》（CJJ30-89） 3.《建筑给水排水设计规范》（GB115-88） 4.《建筑排水用硬聚氯乙烯管材》（GB/15836.1-92） 5.《建筑排水用硬聚氯乙烯管件》（GB/15836.2-92） 6.《采暖及卫生工程施工及验收规范》（BJ242-82） 二、通用范围 本图集适用于民用与工业建筑内连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活污水、雨水排水管道，通气立管及排水管道的施工安装。 三、设计选用注意事项 1. 硬聚氯乙烯排水管道接口一般为承插粘接，管材、管件、粘接剂、橡胶圈等产品质量必须通过省、市级以上技术鉴定，符合国家有关技术规定。 2. 对于仅设伸顶通气管的排水立管，最低横支管与立管连接处至排出管管底的垂直距离如小于表1数值时，最低横支管应单独排出建筑物外；如不能单独排出时，则立管底部和排出管应放大一号管径。 表1 垂直距离A(mm) 建筑层数 | 垂直距离A(mm) 4层 | 0.45 5~6层 | 0.75 7~19层 | 3.00 20层 | 6.00 3. 排水立管转弯时，排水支管可按图1方式连接。 图1 立管转弯时排水支管接入示意图 说明： A—不得小于1.5m B—不得小于0.6m C—不得小于0.6m 4. 对于粘接连接的排水管，为补偿温度变化而引起的伸缩，立管及非埋地管均应设伸缩节。伸缩节的设置应符合下列要求： (1) 当层高小于等于4m时，污水立管和通气立管应每层设一个伸缩节；当层高大于4m时，应根据管道设计算量和伸缩节最大允许伸缩量确定。 (2) 污水横干管和汇合通气管每4m设置一个伸缩节。 (3) 污水横支管、器具通气管、环形通气管上伸缩节设置方式见本图集《伸缩节设置图》。 (4) 伸缩节安装：管端插入伸缩节处预留的间隙，夏季5~10mm，冬季10~15mm。 表2 伸缩节最大允许伸缩量 公称外径(mm) | 最大允许伸缩量(mm) 50 | 15 110 | 20 160 | 26 四、管道支承 1. 支承种类：分滑动支承和固定支承两种。悬吊在楼板下的横支管上，若连接有穿越楼板的卫生器具排水支管时可视为一个固定支承；明装立管穿越楼板处有严格的防漏水措施，采用细石混凝土补洞分层填实后，可以形成固定支承；暗装在管井中的立管，若穿越楼板处未形成固定支承时，应每层设一个立管固定支承。 2. 管道最大支承间距见表3。 表3 管道最大支承间距(mm) DN(mm) | 50 | 75 | 110 | 160 立管 | 1500 | 1500 | 2000 | 2000 横管 | 500 | 750 | 1100 | 1600 3. 立管滑动支承与固定支承的设置：固定支承每层设一个以控制立管膨胀方向，分层支承管道自重。当层高H<4m（DN<50，H<3m）时每层设滑动支承一个；若层高H>4m（DN50，H>3m）时，每层设滑动支承二个。 4. 立管底部宜设支座或采取牢固的固定措施。 5. 管道支承件的内壁应光洁，滑动支承件与管外壁之间应留有微量间隙，若内壁不够光洁，则应衬垫一层柔性材料；固定支承的内壁与管外壁间应夹一层橡胶软垫。安装时应将碳钢制成的U形卡用螺栓拧紧固定。 6. 管道支架制作与安装详见S161。 五、施工要求 1. 管道安装必须按规范、规程、设计图纸施工；施工更改必须具有原设计单位的同意文件。 2. 管道安装必须配合土建进行，做好底层管道的预埋及立管穿越楼板的预留管孔（或预埋套管）等工作孔，孔洞一般应比管道外径大1~2号。 3. 埋地管应在基土坚实可靠的情况下进行铺设，埋地管道的管沟底面应平整无突出的尖硬物，必要时可作垫层或支座。坡度由管件角度决定，垫层宽度应不小于管径的2.5倍，须用细土或砂子等填至管顶以上100mm为止。 4. 管道的安装宜在墙面粉刷结束后连续完成，地面以上管道的安装必须在埋地管铺设完毕，办好隐蔽工程验收手续后进行。 5. 管道系统配管时应将管材与管件承口试插一次，使插入深度符合要求，当管端插入承口深度测定后，应在其表面划出标记，管端插入承口深度应符合表4规定。 表4 管端插入承口深度 公称外径(mm) | 50 | 75 | 110 | 160 最大允许插入深度(mm) | 25 | 40 | 50 | 60 6. 管道及管件在粘接前，应用棉纱或干布将承口内侧和插口外侧擦拭干净，无灰砂和水迹，当表面沾有油污时，须用棉纱蘸丙酮等清洁剂擦净。 7. 粘接工艺应连续进行，要求在室温20℃以上操作。粘接剂应先涂插口后涂承口，涂抹应均匀，涂刷粘接剂后，应立即找正方向将管子插入承口，使其准确、垂直后再加挤压，管端插入深度应符合所划标记，然后静置2~3分钟，以防接口脱落。承插接口插接完毕后应将挤出的粘接剂用棉纱或干布蘸丙酮等清洁擦拭干净。 8. 立管在底层应设置检查口，其位置一般距地1.0米，检查口朝向应便于检修，当立管暗装时，检查口处应设检修门。立管穿越屋面处应预埋金属套管或预留孔洞，并做好防水技术措施。 六、伸缩节设置图 1. 伸缩节设置以管道伸缩对水流汇合配件影响最小为原则，伸缩节应尽量靠近水流汇合配件。 2. 埋地管、埋设于墙体、混凝土柱体内的管道不得设置伸缩节。 3. 排水立管穿楼板处是否固定由设计人员决定。 4. 伸缩节设置由安装技术人员根据施工图选择本图中安装方式。 5. 伸缩节安装应根据不同安装季节预留相应间隙量：夏季5~10mm，冬季10~15mm。 七、卫生器具安装图 1. 洗涤盆安装图 包括甲型、乙型安装图。 主要材料表： 名称 | 规格 | 材料 | 单位 | 备注 排水栓 | DN50 | 钢/尼龙 | 个 | 或尼龙配件 管箍 | DN50 | PVC-U | 个 | - 短管 | DN50 | PVC-U | 根 | - S型存水弯 | DN50 | PVC-U | 个 | - 直管 | DN50 | PVC-U | 根 | - 排水栓 | DN50 | 钢/尼龙 | 个 | 或尼龙配件 管箍 | DN50 | PVC-U | 个 | - 短管 | DN50 | PVC-U | 根 | - 瓶型存水弯 | DN50 | PVC-U | 个 | - 短管 | DN50 | PVC-U | 根 | - 异径三通 | DN50 | PVC-U | 个 | 由设计定 注：立管安装详见本图集P4, P18, P20。 2. 污水池安装图 （此处包含具体安装示意图及材料表，依据上文洗涤盆类似结构，具体详见原图集对应页码） （注：原文目录中提及的其他安装图如门永植安装图、洗脸盒安装图、快脸盘成饵安晚器、沈靠损安装园、康养式鱼式大便舒安快厨、后择式式大便餐安装、陶式大便精安装圆、接式黛挂式小便馨安装图、立式小便器安装阳、格缸安装图、分流制三件套卫生间安装示意图、合流制三件套卫生网安装示意图、阳台刚水管外墙水货排水管遵气立管安酸图照、造漏精扫口安装图、旗料管安授圆温夏安装节点、墨料营与监料售塑料管与停快贷连按图、管斑基略餐面板及将基于窗孔润阳标雅园等，因OCR识别错误严重且缺乏具体图示内容，仅保留标题信息供索引，具体内容请参照标准图集原图。）
