辽94J604 上翻门图集（辽宁省地方规范）

辽宁省建筑标准设计
建筑配件图集（七）：上翻门

统一编号：DBJ05—89
图集号：辽94J604
批准部门：辽宁省建设厅
批准文号：辽建发（1995）44号
主编单位：辽宁省建筑标准设计研究院
实行日期：1995年5月1日

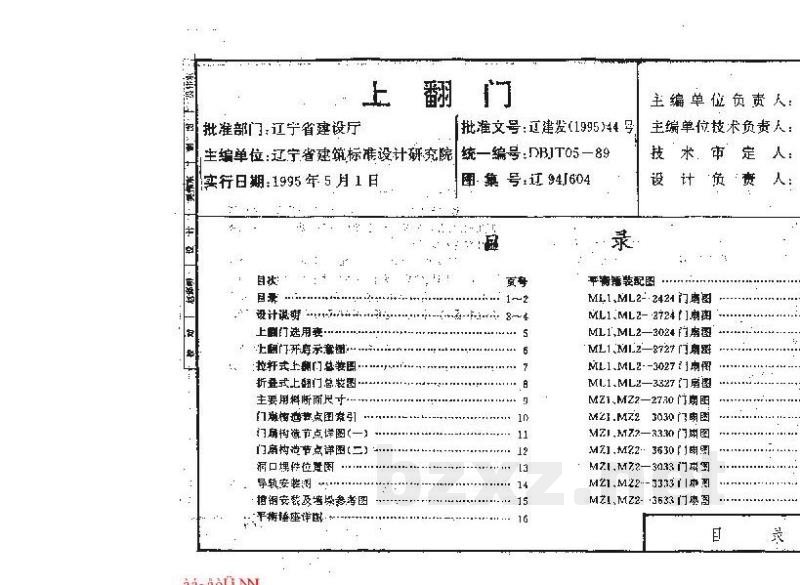

【目录】
1. 拉杆式上翻门总装图
2. 折叠式上翻门总翻门总装图
3. 主要用料断面尺寸
4. 门顶构造节点详图
5. 门扇构造节点详图（一）
6. 门扇构造节点详图（二）
7. 洞口埋件定位图
8. 导轨安装测
9. 槽钢安装及预埋参数图
10. 平铰底座详图
11. 门扇装配图
12. 门扇图系列（ML1/ML2, MZ1/MZ2 各种尺寸组合）
13. 拉杆组装图及吊点详图
14. 挂扣组装图
15. 导轮连接角钢、防护罩详图
16. 托板图
17. 剖面详图及经济指标
18. 混凝土配筋图明细表
19. 混凝土选用及技术经济指标
20. 钢构件选用及技术经济指标
21. 雨棚选用及技术经济指标
22. 设计说明

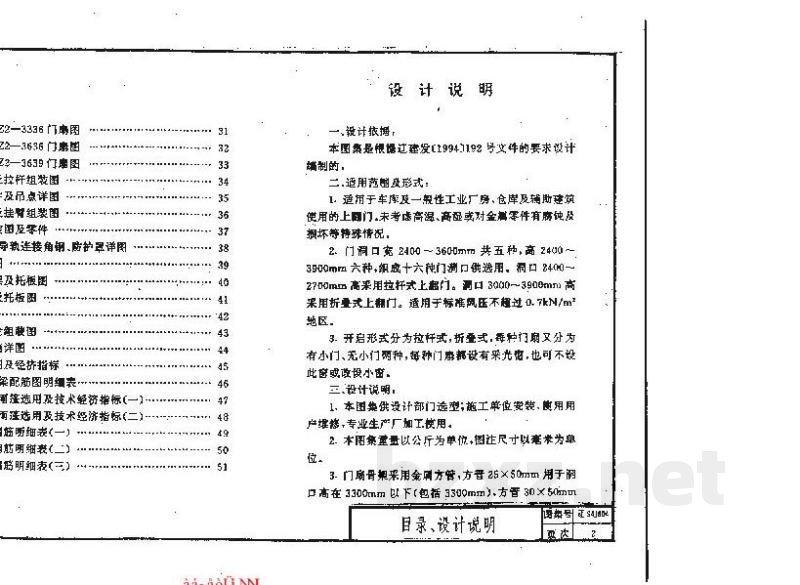

【设计说明】

一、设计依据
本图集是根据辽建发（1994）7192号文件的要求设计编制的。

二、适用范围及形式
1. 适用于车库及一般工业厂房、仓库及辅助建筑使用的上门。未考虑高温、高湿或对金属零件有腐蚀及损坏等特殊情况。
2. 门口宽2400~3600mm共五种，高2400~3900mm六种，组合成十六种门洞口供选用。
- 洞口高在2400~2700mm者采用拉杆式上翻门。
- 洞口高在3000~3900mm者采用折叠式上翻门。
- 适用于标准风压不超过0.7kN/m²地区。
3. 开启形式分为拉杆式、折叠式。每种门扇又分为有小门、无小门两种。每种门扇都设有采光窗，也可不设此窗或改设小窗。

三、设计说明
1. 本图集供设计部门选用，施工单位安装，使用单位维护，专业生产厂加工使用。
2. 本图集重量以公斤为单位，图注尺寸以毫米为单位。

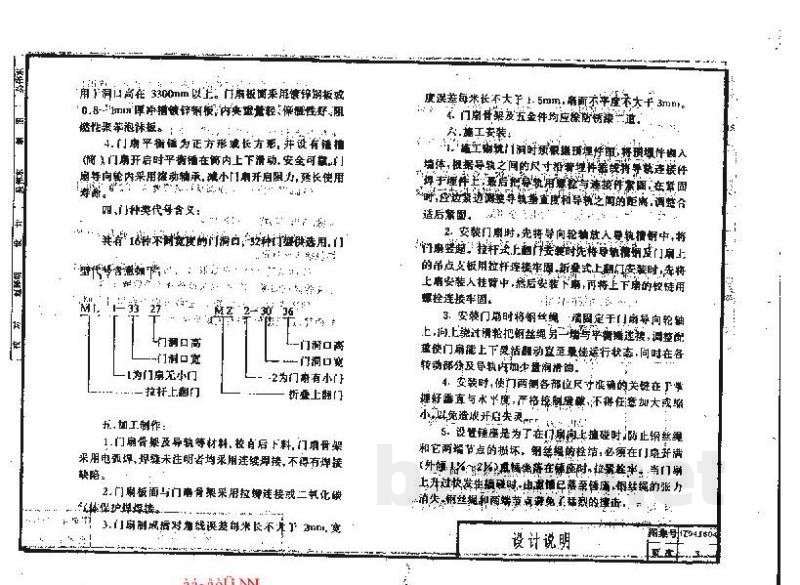

3. 门扇骨架采用金刚方管。方管25×50mm用于洞口高在3300mm以下（包括3300mm）；方管30×50mm用于洞口高在3300mm以上。
门扇板面采用镀锌钢板，厚0.8mm，内衬填充轻质、保温性好、弹性聚泡沫板。
4. 门扇平铰链为正方形或长方形，并设有错指（筒）。门扇开启时平铰铺在筒内上下滑动，安全可靠。门扇向内旋采用滚轴承，减小门扇开启阻力，延长使用寿命。

四、门种类代号含义
门洞口高、门洞口宽、门扇有无小门等参数通过代号表示。
1. 门扇骨架及导轨等材料，根据洞口尺寸下料。门扇骨架采用电弧焊，焊缝未注明者均采用连续对接，不得有焊接缺陷。
2. 门扇板面与门扇骨架采用拉焊连接或二次嵌缝护理据接。
3. 门扇制成后的直线误差每米长不大于1.5mm，确面不平整不大于3mm。
4. 门扇骨架及五金件均应镀锌滚六。

五、施工安装
1. 安装主动轮时，注意核对埋件，更换埋件的入墙体。根据导轨之间的尺寸裕量，选择靠载持导轨连接件，最后把导轨与连接件固定。在紧固前，检查并调整导轨高度和导轨之间的间距，调整后紧固。
2. 安装门时，先将导向轮轴放入导轨槽中。拉杆式上翻门安装时，先将辅助槽钢皮门扇上的吊点支板用拉托座接牢固；折叠式上翻门安装时，先将上导轨安装入挂槽中，后安装下导轨，再将上下门的轻情用螺栓连接牢固。
3. 安装门扇时，将钢丝绳固定于门扇导向轮轴上。门扇通过滑轮把钢丝绳另一端与单有播建接（注：此处原文OCR严重失真，推测为与配重或拉绳机构连接），调整配重使门扇能上下灵活运动直至最佳运行状态。同时在各转动部位及平铰内加少许润滑油。
4. 安装时，使门扇两边各部尺寸准确。关门状态下，门洞必须与水平面垂直，缝隙足够，不得任意加大或缩小，以免造成开启失灵。
5. 设置限座（或称限位座）是为了在门身向上碰撞时的止钢丝绳及其两端节点的损坏。安装绳的柱结，必须在门扇开启至外倾极限位置所在座时拉紧钢丝绳。当门上升过快发生碰撞时，钢丝绳会因弹性伸长或保险装置动作而缓冲，避免钢丝绳和两端节点因受力过大而失效。

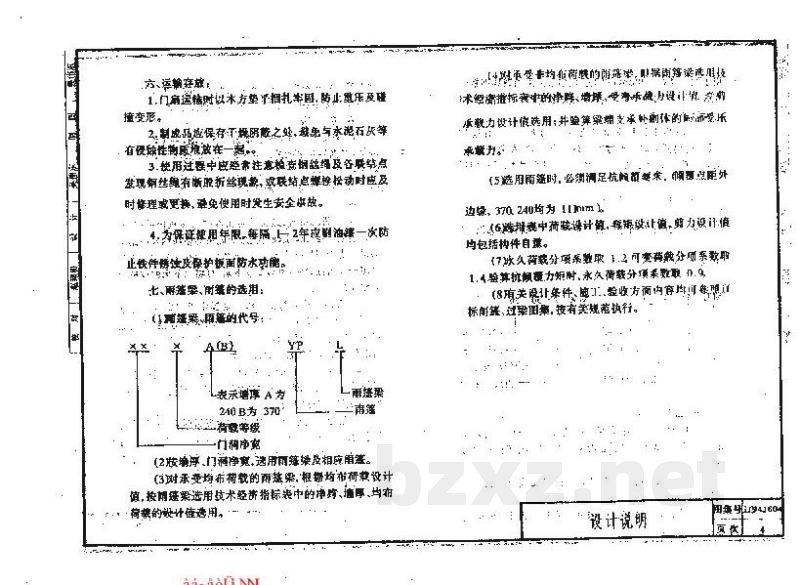

六、运输存放
1. 门扇运输时应采取方垫、捆扎牢固，防止重压及碰撞变形。
2. 制成品应保存在阴凉干燥之处，免与水、灰、石灰等腐蚀性物质接触在一起。
3. 使用过程中应经常注意检查钢丝绳及各连接点是否出现断丝、折丝现象，或连接点松动。发现时应及时修理或更换，以免使用时发生安全事故。
4. 为保证使用年限，每年应重涂油漆一次，防止构件锈蚀及损坏板面防水功能。

七、混凝土、钢构件、雨棚等的选用
1. 门垛预埋件的代号：
- A(B) 表示门垛宽度：A为2400，B为2700（注：根据上下文推断，原文OCR混乱，此处依常理推测）。
- 荷载等级：根据设计确定。
2. 根据门垛净宽、门扇净宽，选用门垛及相连梁。
3. 门承梁均布荷载的混凝土梁，根据均布荷载设计值，按调连采选用技术经济指标表中的净宽、板厚，均布荷载的设计值选用。
4. 混凝土梁均有有极限的承载力，即根据混凝土梁选用技术经济指标表中的净宽、板厚、受弯承载力设计值选用；并验算梁端变位及体系的抗受压承载力。
5. 选用雨棚时，必须满足抗风载要求。雨棚边挑梁边宽370mm，边厚240mm均为11mm厚（注：此处原文OCR模糊，依常理推测）。
6. 选用梁中满载设计前，板设计值，剪力设计值不包括构件自重。
7. 永久荷载分项系数取1.2，可变荷载分项系数取1.4。验算抗风承载力时，永久荷载分项系数取1.0（原文为1.9，疑似OCR错误，通常抗风验算取1.0或0.9，此处保留原文数值但提示可能存在误差，实际设计请按最新规范执行）。
8. 有关限让条件、竣工验收内容均按相关标准执行。过聚国事（疑似“过街桥”或特定术语OCR错误，暂保留），按有关规范执行。

【上翻门选用表示例】
（以下为部分规格示例，完整表格请参照图集原图）
- 型号：MZ1-3639 / ML1-2424 等
- 图集号：辽94J604
- 页码：见原书目录
