辽92J1101 卫生间浴池盥洗池构造

卫生间、浴池、洗池构造
辽宁省建筑标准设计 建筑构造图集
统一编号：DBJL05-62
图集号：辽92J1101

批准部门：辽宁省建设厅
主编单位：锦州市民用建筑设计研究院
实行日期：一九九四年八月一日

目录
设计说明
住宅卫生间平面示意
旅馆卫生间平面示意
1~10型住宅卫生间
1~9型旅馆卫生间
3型旅馆卫生间节点详图
浴盆、拉手、毛巾环（一）、毛巾环（二）、毛巾架（一）、毛巾架（二）、梳妆镜
浴巾架、晾衣绳
肥皂盒
卫生纸架、挂衣钩
淋浴间平面示意
淋浴选用表
水磨石隔断厕所（一~五）
水磨石隔断淋浴（一~二）
木隔断厕所（一~二）
不锈钢隔断厕所
幼儿园坐便详图
磁砖小便槽、小便器
小便档、小便器隔断
水磨石小便槽
幼儿园小便槽详图
拖布池节点
单面盘洗池（预制）
单面盘洗池（现浇）
双面盘洗池（现浇）
暗架铝合金工型龙骨

设计说明
1. 本图集的卫生间示例供一般住宅、公寓和旅馆等建筑选用。平面布置仅为示例，目的在于提供卫生洁具控制尺寸并指出各种构造节点。卫生尺寸系按选用的卫生洁具规格确定，尺寸应做相应改变。实际选用时，卫生间洁具均可互换。二层以上的跨便均为两宁省住宅建筑设计标准（注：此处原文疑似OCR错误，保留原意）。与砖及混凝土墙体的连接高度按700考虑，工程设计可另行确定。示例供一般标准办公楼、宿舍、旅馆等建筑设计时使用。

2. 材料选用：
2.1 砖应满涂沥青油。
2.2 凡需电镀的金属配件，除图中已注明者外，一律采用镀铬处理。
2.3 凡需油漆的铁件应先涂樟丹防锈漆一道，再涂银粉漆两道，或其他色油漆两道（由单体设计选定）。
2.4 凡需油漆的木构配件，除图中已注明者外，一律涂白色调和漆两道，白色瓷漆一道。以上油漆颜色如要改变，在工程设计中可另行确定。
2.5 木材：选用一、二等红、白松或材质相似的，须经常规干燥处理。
2.6 混凝土：预制采用C20混凝土，现浇C25（原文模糊，依常规推断或保留原意），钢筋A3。
2.7 砖砌体：MU7.5机制砖。

3. 有关构配件如不能采用图集的安装钉或粘贴形式固定，所用射钉或胶粘剂应由设计选定。

4. 防水层：采用《建筑防水工程技术规范》附表三所列防水材料。

5. 本图集尺寸除图中已注明最小净尺寸者外，均为最小净尺寸。

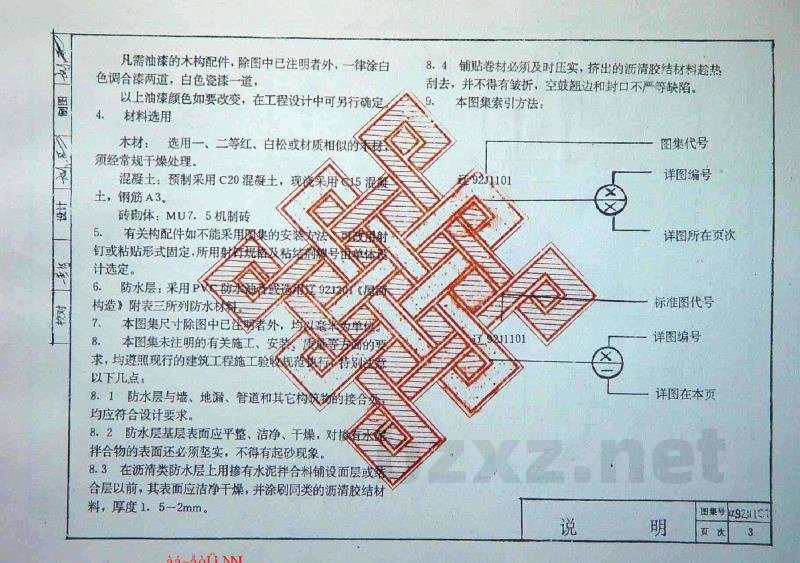

6. 本图集未注明的有关施工、安装要求，均遵照现行的建筑工程施工验收规范执行。以下几点需特别注意：
6.1 防水层与墙、地漏、管道和其它构件连接处，均应符合设计要求。
6.2 防水层基层表面应平整、洁净、干燥，对拌合物的表面还必须坚实，不得有起砂现象。
6.3 在沥青类防水层上用掺有水泥拌合料铺设面层或结合层以前，其表面应洁净干燥，并涂刷同类的沥青胶结材料，厚度1.5-2mm。
6.4 铺贴卷材必须及时压实，挤出的沥青胶结材料趁热刮去，并不得有皱折、空鼓、翘边和封口不严等缺陷。

本图集索引方法：
图集代号：辽92J1101
说明：图中尺寸均为最小净尺寸。

住宅卫生间平面示意
包含1~10型住宅卫生间布局，涉及管道井、洁具定位及尺寸标注（如1800x2100, 1500x2000等）。

旅馆卫生间平面示意
包含1~9型旅馆卫生间布局，涉及管道井、洁具定位及尺寸标注（如1800x2220, 1800x2100等）。

注：具体节点详图（如浴盆拉手、毛巾环、水磨石隔断、木隔断、小便槽、拖布池、洗手池等）请参照图集对应页码（34-58页等）及图号（如WC-52LA, WC-5188等）进行查阅。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
