基本信息

标准图集号: 闽2002J20(1)

图集名称:

闽2002J20(1) 住宅厨房卫生间变压式排风道选用图集(一)

图集类别:其它

标准状态:现行

发布日期:2023-02-25

实施日期:2023-02-25

下载格式:pdf zip

关联标准
图集简介

标准内容

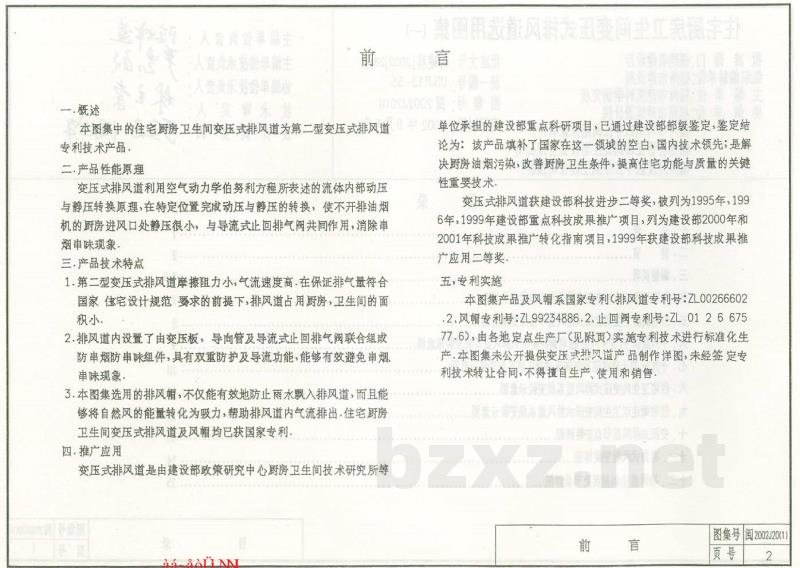

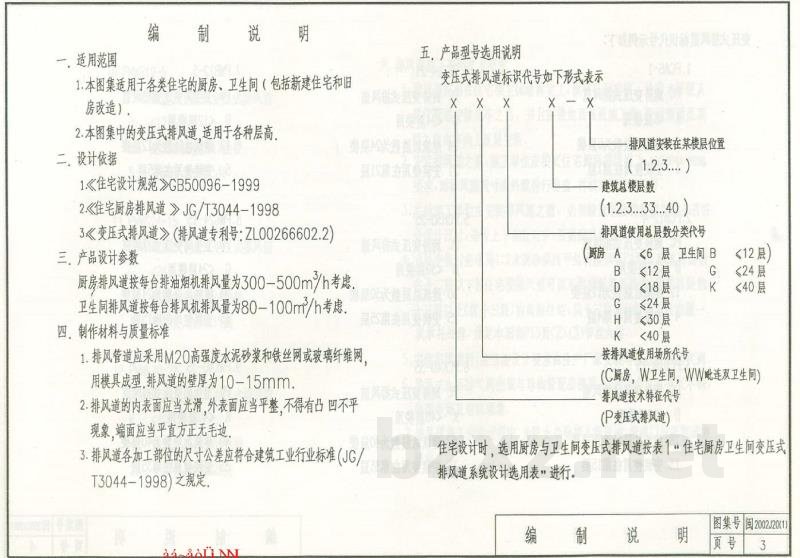

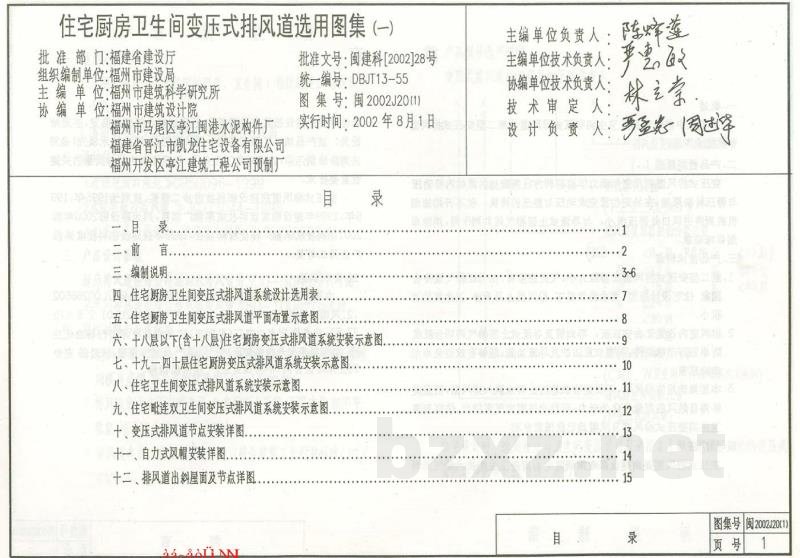

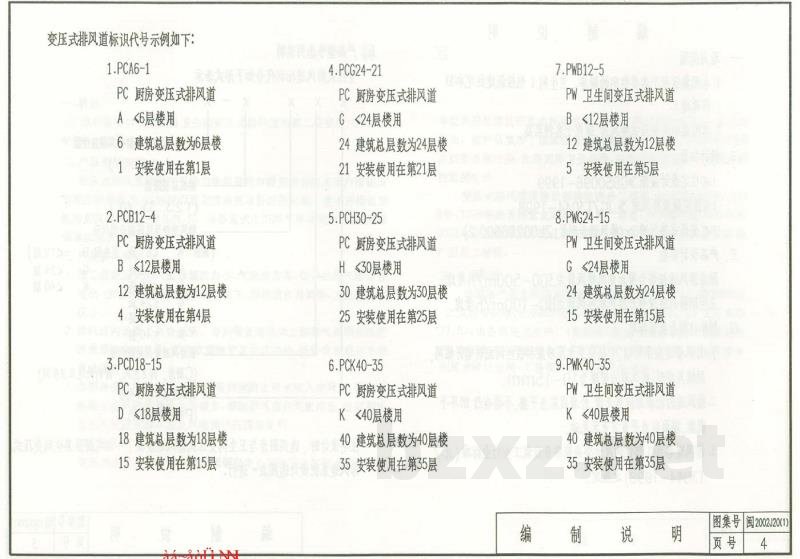

福建省建筑标准设计:住宅厨房卫生间变压式排风道选用图集(一) 统一编号:DBJT13-55 图集号:闽2002J20(1) 批准部门:福建省建设厅 组织编制单位:福州市建设局 主编单位:福州市建筑科学研究所 协编单位:福州市建筑设计院、福州市马尾区亭江闽港水泥构件厂、福建省晋江市凯龙住宅设备有限公司、福州开发区亭江建筑工程公司预制厂 批准文号:闽建科[2002]28号 实行时间:2002年8月1日 目录 一、概述 二、前言 三、编制说明 四、住宅厨房卫生间变压式排风道系统设计选用表 五、住宅厨房卫生间变压式排风道平面布置示意图 六、十八层以下(含十八层)住宅厨房变压式排风道系统安装示意图 七、十九至四十层住宅厨房变压式排风道系统安装示意图 八、住宅卫生间变压式排风道系统安装示意图 九、住宅毗连双卫生间变压式排风道系统安装示意图 十、变压式排风道节点安装详图 十一、自力式风帽安装详图 十二、排风道出斜屋面及节点详图 一、概述 本图集中的住宅厨房卫生间变压式排风道为第二型变压式排风道专利技术产品。 1. 产品性能原理 变压式排风道利用空气动力学伯努利方程所表述的流体内部动压与静压转换原理,在特定位置完成动压与静压的转换,使不开排油烟机时厨房进风口处静压很小,与导流式止回排气阀共同作用,消除串烟串味现象。 2. 产品技术特点 (1) 第二型变压式排风道摩擦阻力小,气流速度高。在保证排气量符合国家《住宅设计规范》要求的前提下,排风道占用厨房、卫生间的面积小。 (2) 排风道内设置了由变压板、导向管及导流式止回排气阀联合组成的防串烟防串味组件,具有双重防护及导流功能,能够有效避免串烟串味现象。 (3) 本图集选用的排风帽,不仅能有效地防止雨水飘入排风道,而且能够将自然风的能量转化为吸力,帮助排风道内气流排出。住宅厨房卫生间变压式排风道及风帽均已获国家专利。 3. 推广应用 变压式排风道是由建设部政策研究中心厨房卫生间技术研究所等单位承担的建设部重点科研项目,已通过建设部部级鉴定。鉴定结论为:该产品填补了国家在这一领域的空白,国内技术领先,是解决厨房油烟污染、改善厨房卫生条件、提高住宅功能与质量的关键性重要技术。 变压式排风道获建设部科技进步二等奖,被列为1995年、1996年、1999年建设部重点科技成果推广项目,列为建设部2000年和2001年科技成果推广转化指南项目,1999年获建设部科技成果推广应用二等奖。 4. 专利实施 本图集产品及风帽系国家专利(排风道专利号:ZL002666022、风帽专利号:ZL99234886.2、止回阀专利号:ZL012667577.6),由各地定点生产厂实施专利技术进行标准化生产。本图集未公开提供变压式排风道产品制作详图。未经签定专利技术转让合同,不得擅自生产、使用和销售。 二、前言 (注:原文前言部分多为签名及页码信息,已省略无实质内容部分) 三、编制说明 1. 适用范围 (1) 本图集适用于各类住宅的厨房、卫生间(包括新建住宅和旧房改造)。 (2) 本图集中的变压式排风道适用于各种层高的住宅。 2. 设计依据 (1) 《住宅设计规范》GB50096-1999 (2) 《住宅厨房排风道》JG/T3044-1998 (3) 《变压式排风道》(排风道专利号:ZL00266602.2) 3. 产品设计参数 (1) 厨房排风道按每台排油烟机排风量为300-500m³/h考虑。 (2) 卫生间排风道按每台排风机排风量为80-100m³/h考虑。 4. 制作材料与质量标准 (1) 排风管道应采用M20高强度水泥砂浆和铁丝网或玻璃纤维网用模具成型,排风道的壁厚为10-15mm。 (2) 排风道的内表面应当光滑,外表面应当平整,不得有凸凹不平现象,端面应当平直方正无毛边。 (3) 排风道各加工部位的尺寸公差应符合建筑工业行业标准(JG/T3044-1998)之规定。 5. 产品型号选用说明 (1) 标识代号说明 变压式排风道标识代号形式如下: X (1) (2) (3) (4) X (1):排风道使用场所代号(C:厨房,W:卫生间,WW:毗连双卫生间) X (2):排风道技术特征代号(P:变压式排风道,W:通常指Wind或特定系列,此处结合下文示例,PW为卫生间,PWW为毗连双卫生间,PC为厨房) X (3):排风道使用总层数分类代号(A:<6层,B:≤12层,D:≤18层,G:≤24层,H:≤30层,K:≤40层) X (4):安装使用楼层数(1, 2, 3...33...40) 注:根据原文上下文,代号结构大致为:[场所代号][技术/系列代号][楼层分类][具体层号]。例如:P C A 6 - 1。 (2) 代号示例 ① PCA6-1 PC:厨房变压式排风道 A:<6层楼用 6:建筑总层数为6层楼 1:安装使用在第1层 ② PCB12-4 PC:厨房变压式排风道 B:≤12层楼用 12:建筑总层数为12层楼 4:安装使用在第4层 ③ PCD18-15 PC:厨房变压式排风道 D:≤18层楼用 18:建筑总层数为18层楼 15:安装使用在第15层 ④ PCG24-21 PC:厨房变压式排风道 G:≤24层楼用 24:建筑总层数为24层楼 21:安装使用在第21层 ⑤ PCH30-25 PC:厨房变压式排风道 H:≤30层楼用 30:建筑总层数为30层楼 25:安装使用在第25层 ⑥ PCK40-35 PC:厨房变压式排风道 K:≤40层楼用 40:建筑总层数为40层楼 35:安装使用在第35层 ⑦ PWB12-5 PW:卫生间变压式排风道 B:≤12层楼用 12:建筑总层数为12层楼 5:安装使用在第5层 ⑧ PWG24-15 PW:卫生间变压式排风道 G:≤24层楼用 24:建筑总层数为24层楼 15:安装使用在第15层 ⑨ PWK40-35 PW:卫生间变压式排风道 K:≤40层楼用 40:建筑总层数为40层楼 35:安装使用在第35层 ⑩ PWWB12-5 PWW:毗连双卫生间变压式排风道 B:≤12层楼用 12:建筑总层数为12层楼 5:安装使用在第5层 ⑪ PWWG24-15 PWW:毗连双卫生间变压式排风道 G:≤24层楼用 24:建筑总层数为24层楼 15:安装使用在第15层 ⑫ PWWK40-28 PWW:毗连双卫生间变压式排风道 K:≤40层楼用 40:建筑总层数为40层楼 28:安装使用在第28层 住宅设计时,选用厨房与卫生间变压式排风道应按“住宅厨房卫生间变压式排风道系统设计选用表”进行。 6. 排风道施工安装技术要求 (1) 排风道应当在住宅楼主体结构完工,预留孔洞拆模,给排水、采暖及煤气管道安装完毕之后,并且在楼地面面层施工前、粉刷墙面及顶棚之前由下向上逐层安装。 (2) 安装排风道之前,施工单位应按《住宅厨房排风道》JG/T3044-1998要求,对排风道尺寸和外观进行检查,并核对型号及层号。 (3) 主体施工单位在安装排风道之前,必须检查各层楼板预留洞是否符合设计尺寸,是否上下垂直对中,否则应当修整。 (4) 首层安装时必须用1:2水泥砂浆找平结构层。建筑总层数在十二层以下的住宅楼排风道可以不做楼板承托处理;建筑总层数十三层以上(含十三层)的高层住宅,从十三层开始每隔三层应做一次承托处理。 (5) 安装排风道后,应当按设计要求由生产厂家安装导流式止回排气阀。 (6) 导流式止回排气阀必须与导向管配套使用,否则将会造成排气不畅出现串烟及串味现象。 (7) 排风道施工安装过程中,为防止杂物掉入管道内,管道口应采取遮盖措施。
小提示:此图集内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准图集文档。
