苏J03-2001 W-LC轻质高强镁质复合墙板构造

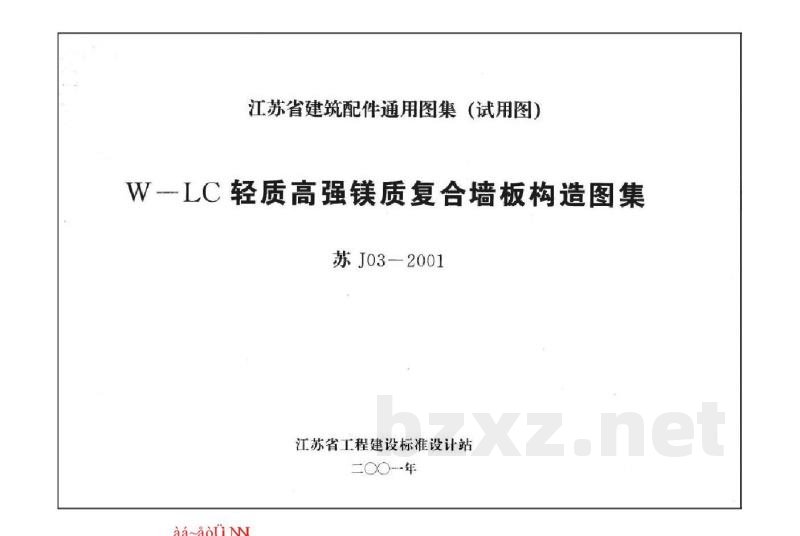

江苏省建筑配件通用图集（试用图）
W-LC轻质高强镁质复合墙板构造图集
苏J03-2001

批准部门：江苏省建设厅
编制单位：江苏省建筑科学研究院设计研究所
发行单位：江苏省工程建设标准设计站
实行日期：2001年5月1日
批准文号：苏建科（2001）52号
图集号：苏J03-2001

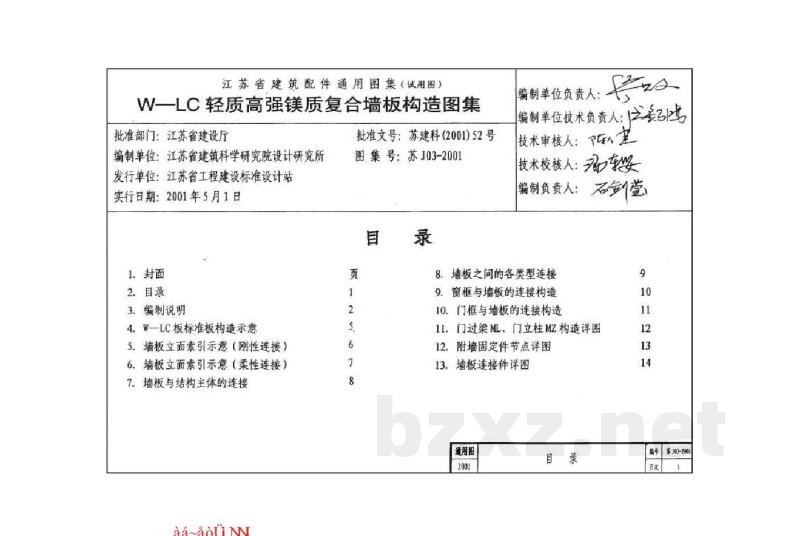

目录
1. 封面
2. 目录
3. 编制说明
4. W-LC板标准板构造示意
5. 墙板立面索引示意（刚性连接）
6. 墙板立面索引示意（柔性连接）
7. 墙板与结构主体的连接
8. 墙板之间的各类型连接
9. 窗框与墙板的连接构造
10. 门框与墙板的连接构造
11. 门过梁ML、门立柱MZ构造详图
12. 附墙固定件节点详图
13. 墙板连接件详图

编制单位负责人：
编制单位技术负责人：
技术审核人：
技术校核人：
编制负责人：

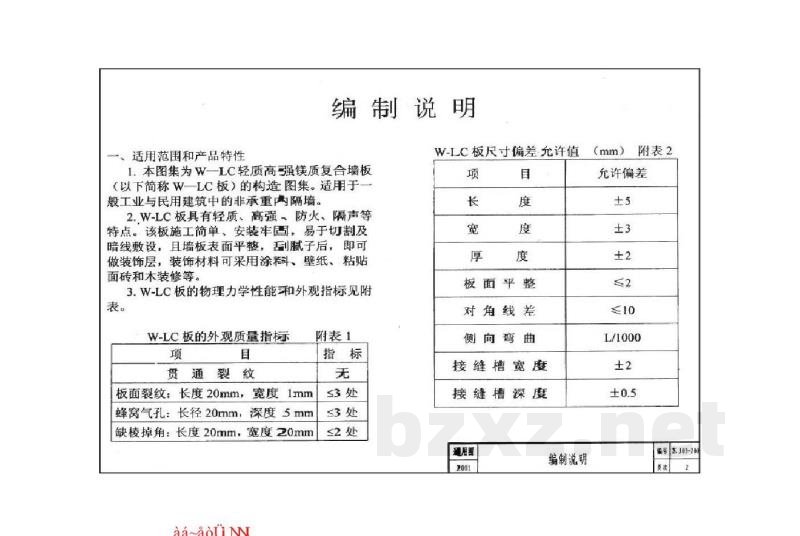

编制说明

一、适用范围和产品特性
1. 本图集为W-LC轻质高强镁质复合墙板（以下简称W-LC板）的构造图集。适用于一般工业与民用建筑中的非承重隔墙。
2. W-LC板具有轻质、高强、防火、隔声等特点。该板施工简单、安装牢固，易于切割及暗线敷设，且墙板表面平整，刮腻子后，即可做装饰层，装饰材料可采用涂料、壁纸、粘贴面砖和木装修等。
3. W-LC板的物理力学性能和外观指标见附表。

附表1 W-LC板的外观质量指标
项目：贯通裂纹；指标：无
项目：板面裂纹；指标：长度20mm，宽度1mm，深度5mm，≤3处
项目：蜂窝气孔；指标：长径20mm，≤3处
项目：缺棱掉角；指标：长度20mm，宽度20mm，≤2处

附表2 W-LC板尺寸偏差允许值 (mm)
项目：长；允许偏差：±5
项目：宽；允许偏差：±3
项目：厚；允许偏差：±2
项目：板面平整度；允许偏差：≤2
项目：对角线差；允许偏差：≤10
项目：弯曲；允许偏差：L/1000
项目：接缝槽宽度；允许偏差：±2
项目：接缝槽深度；允许偏差：±0.5

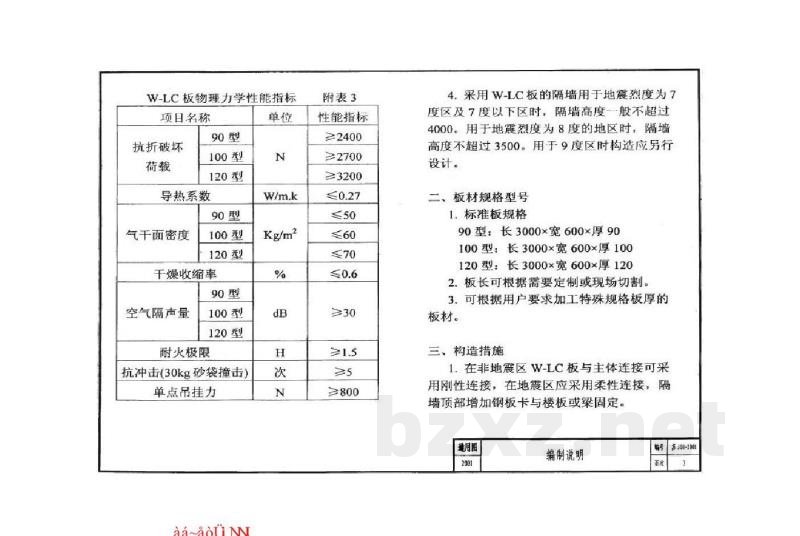

附表3 W-LC板物理力学性能指标
项目名称：抗折破坏荷载；单位：N；90型：≥2400；100型：≥2700；120型：≥3200
项目名称：导热系数；单位：W/m.k；90型：≤0.27
项目名称：气干面密度；单位：Kg/m2；90型：≤50；100型：≤60；120型：≤70
项目名称：干燥收缩率；单位：%；90型：≤0.6
项目名称：空气隔声量；单位：dB；90型：≥30
项目名称：耐火极限；单位：h；≥1.5
项目名称：抗冲击（30kg砂袋撞击）；单位：次；>5
项目名称：单点吊挂力；单位：N；≥800

4. 采用W-LC板的隔墙用于地震烈度为7度区及7度以下区时，隔墙高度一般不超过4000mm。用于地震烈度为8度的地区时，隔墙高度不超过3500mm。用于9度区时构造应另行设计。

二、板材规格型号
1. 标准板规格
90型：长3000×宽600×厚90
100型：长3000×宽600×厚100
120型：长3000×宽600×厚120
2. 板长可根据需要定制或现场切割。
3. 可根据用户要求加工特殊规格板厚的板材。

三、构造措施
1. 在非地震区W-LC板与主体连接可采用刚性连接，在地震区应采用柔性连接，隔墙顶部增加钢板卡与楼板或梁固定。
2. 墙板之间应在接缝企口槽上满涂胶结材料，安装就位，挤出胶泥后，在板缝处铺贴一层玻纤网格布，再用腻子刮平。墙板的十字型、工字型、L型连接，除采用胶结材料外应在连接处采用加Φ6钢筋的加强措施。
3. 墙板与门框连接，应先安装预制门立柱及门过梁，然后将门框固定在门立柱上。墙板与窗框连接，可在板内预埋木砖或铁件，亦可在安装时用轻质墙体专用螺栓连接。
4. 墙板用于潮湿环境时，墙板下应做高出地面100mm以上的C20细石混凝土墙垫。

四、墙板饰面的一般做法
1. 基底处理：在墙板安装完成，接缝处理后清扫板面浮灰，然后用多用胶液满涂一遍。
2. 涂料墙面或壁纸墙面：在基底处理后刮石膏腻子一道并打磨，然后喷内墙涂料或粘贴壁纸。
3. 木装修墙面：在基底处理后，用射钉固定木龙骨再做胶合板面层及油漆饰面。
4. 面砖墙面：在基底处理后，用12厚1:3水泥砂浆打底，6厚1:2.5水泥砂浆粉面，然后粘贴面砖。
5. 普通抹灰粉面：基底处理后，用6厚1:1:6水泥石灰砂浆打底，6厚1:2水泥砂浆粉面。

五、附加说明
1. W-LC板的施工安装应按照单体设计和构造图集的要求，并执行DB32/T458-2001《W-LC轻质高强镁质复合墙体材料施工及验收规程》。
2. 本图集索引方式：详图编号-详图所在页（如：苏J03-2001）
