西南18J517 厨房、卫生间、浴室设施

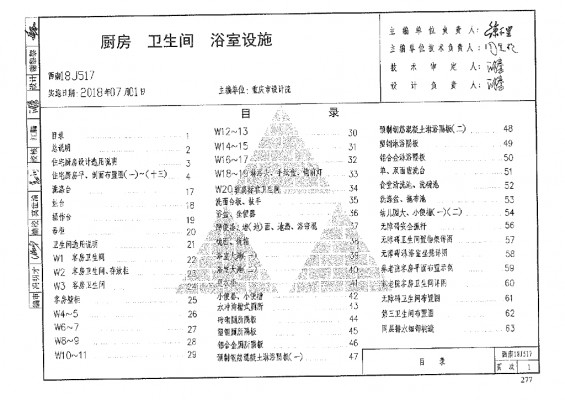

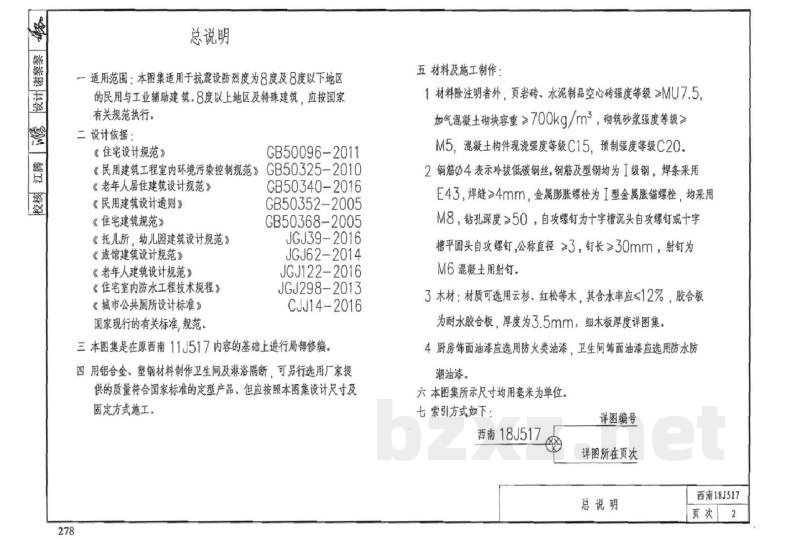

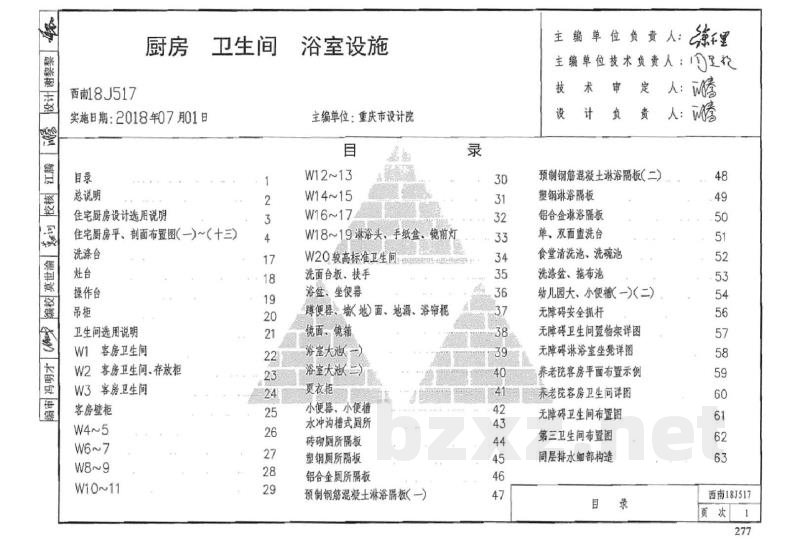

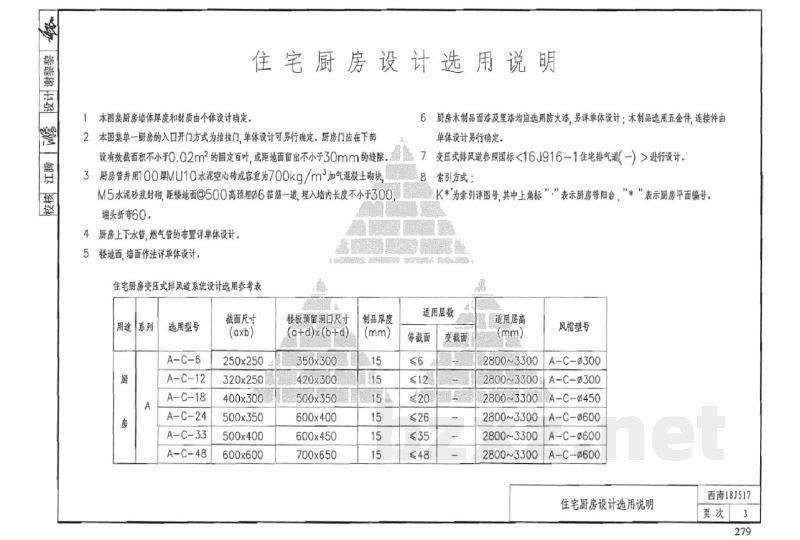

西南18J517 厨房卫生间浴室设施 主编单位：重庆市设计院 实施日期：2018年07月01日 目录 总说明 住宅厨房设计选用说明 卫生间选用说明 浴室设施 1 总说明 一、适用范围 本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑。8度以上地区及特殊建筑，应按国家有关规范执行。 二、设计依据 《住宅设计规范》 GB50096-2011 《民用建筑工程室内环境污染控制规范》 GB50325-2010 《老年人居住建筑设计规范》 GB50340-2016 《民用建筑设计通则》 GB50352-2005 《住宅建筑规范》 GB50368-2005 《托儿所、幼儿园建筑设计规范》 JGJ39-2016 《旅馆建筑设计规范》 JGJ62-2014 《老年人建筑设计规范》 JGJ122-2016 《住宅室内防水工程技术规程》 JGJ298-2013 《城市公共厕所设计标准》 CJJ14-2016 国家现行的有关标准、规范 三、本图集是在原西南11J517内容的基础上进行局部修编。用铝合金、塑钢材料制作卫生间及淋浴隔断，可另行选用厂家提供的质量符合国家标准的定型产品，但应按照本图集设计尺寸及固定方式施工。 四、材料及施工制作 1. 材料： 除注明者外，页岩砖、水泥制品空心砖强度等级≥MU7.5；加气混凝土砌块容重≥700kg/m³；砌筑砂浆强度等级≥M5；混凝土构件现浇强度等级C15，预制强度等级C20；钢筋φ4表示冷拔低碳钢丝；钢筋及型钢均为I级钢；焊条采用E43；焊缝≥4mm；金属膨胀螺栓为I型金属胀锚螺栓，均采用M8，钻孔深度>50；自攻螺钉为十字槽沉头自攻螺钉或十字槽平圆头自攻螺钉，公称直径>3，钉长≥30mm；射钉为M6混凝土用射钉。 2. 木材： 材质可选用云杉、红松等木，其含水率应<12%；胶合板为耐水胶合板，厚度为3.5mm；细木板厚度详图集。 3. 油漆： 厨房饰面油漆应选用防火类油漆，卫生间饰面油漆应选用防水防潮油漆。 五、本图集所示尺寸均用毫米为单位。 六、索引方式 详图编号对应详图所在页次。 2 住宅厨房设计选用说明 1. 本图集厨房墙体厚度和材质由单体设计确定，住宅厨房设计选用说明见下文。 2. 厨房木制品面漆及里漆均应选用防火漆，另详单体设计；木制品选用五金件连接件由单体设计确定。 3. 本图集单一厨房的入口开门方式为推拉门，单体设计可另行确定。厨房门应在下部设有效截面积不小于0.02m²的固定百叶，或距地面留出不小于30mm的缝隙。 4. 厨房管井用100厚MU10水泥空心砖或容重为700kg/m³加气混凝土砌块M5水泥砂浆封洞，距楼地面@500高预埋Φ6钢筋一道，入墙内长度不小于300，端头折弯60°。 5. 厨房上下水管、燃气管的布置详单体设计。 6. 楼地面、墙面作法详单体设计。 7. 住宅厨房变压式排风道系统设计选用参考表 | 系列 | 截面尺寸 (a×b) | 楼板预留洞口尺寸 (+d)×(b+d) | 制品厚度 (mm) | 适用层数 | 适用层高 (mm) | 风帽型号 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | A-C-6 | 250×250 | 350×300 | 15 | ≤12 | 2800~3300 | A-C-@300 | | A-C-12 | 320×250 | 420×300 | 15 | ≤12 | 2800~3300 | A-C-@300 | | A-C-18 | 400×300 | 500×350 | 15 | ≤20 | 2800~3300 | A-C-@450 | | A-C-24 | 500×350 | 600×400 | 15 | ≤26 | 2800~3300 | A-C-600 | | A-C-33 | 500×400 | 600×450 | 15 | ≤35 | 2800~3300 | A-C-0600 | | A-C-48 | 600×600 | 700×650 | 15 | ≤48 | 2800~3300 | A-C-@600 | 注：制品厚度单体设计另行确定。变压式排风道参照国标《16J916-1住宅排气道（一）》进行设计。 8. 索引方式 K*为索引详图号，其中上角标“*”表示厨房带阳台，“**”表示厨房平面编号。 9. 住宅厨房平、剖面布置图（一） （此处为图纸内容，包含K1厨房面积4.86m²，K2厨房面积5.40m²等布局示意，含直排式燃气热水器、冰箱、吊柜线、变压式排风道等位置标注）
