皖2000J601 围墙、大门、花格

围墙
批准单位：安徽省建设厅
批准文号：建标[2001]129号
主编单位：合肥工业大学建筑设计研究院
统一编号：DBJT11-113
实行日期：2001.5.1
图集号：皖2000J601

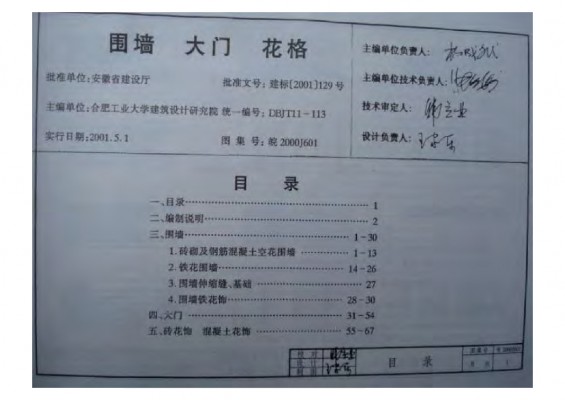

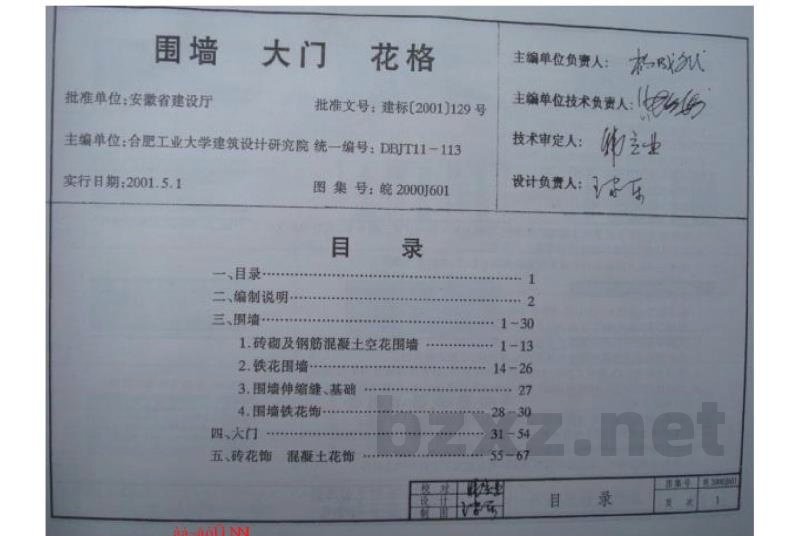

目录
一、编制说明
二、围墙
1. 砖及钢筋混凝土空花围墙
2. 铁花墙
3. 围墙伸缩缝、基础
4. 围墙铁花饰
三、大门
1. 大门花格

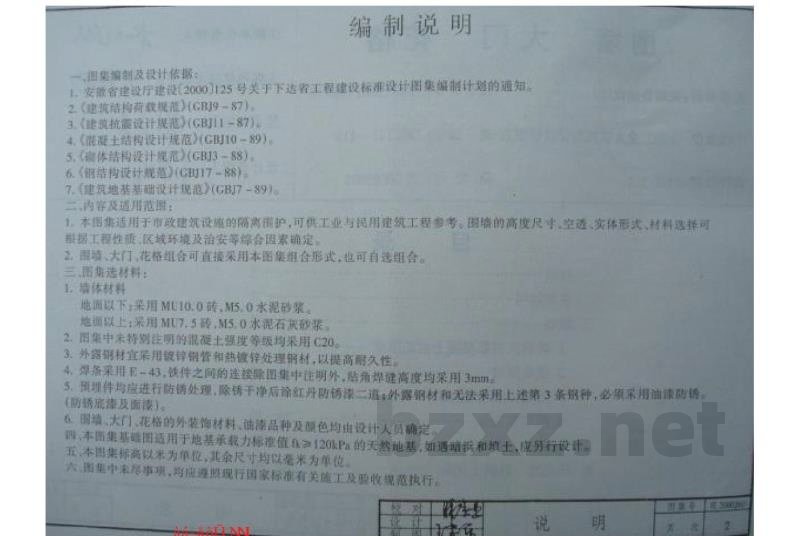

二、编制说明

一、编制及设计依据
1. 安徽省建设厅建设（2000）125号关于下达省工程建设标准设计图集的通知。
2. 《建筑结构荷载规范》（GBJ 9-87）。
3. 《建筑抗震设计规范》（GBJ 9-87，注：原文疑似笔误，通常抗震规范为GBJ 11-89或后续版本，此处依原文保留编号但提示可能为引用规范列表）。
4. 《混凝土结构设计规范》（GBJ 10-89）。
5. 《砌体结构设计规范》（GB 50003-2001，原文OCR模糊，依语境推断）。
6. 《荷载规范》（GB 50009-1997，原文OCR模糊）。
7. 《地基基础设计规范》（GB 50007-94，原文OCR模糊）。

二、适用范围
本图集适用于市政建筑设施的隔离防护，可供工业与民用建筑参考。围墙的高度、尺中空透、实体形式、立面排列可根据工程性质、区域环境及治安等因素确定。大门花格组合可直接采用本图集中的组合形式，也可自行组合。

三、选用材料
1. 主体结构材料：地面以下采用MU10.0水泥砂浆、MU75#水泥石灰混合砂浆；地面以上采用MU75#、M5.0水泥砂浆。未特别注明强度的混凝土强度等级均采用C20。
2. 钢材：宜采用喷射制管和热镀锌处理钢材，以提高耐久性。焊条采用J42型。铁件之间的连接除注明外，焊缝高度均采用5mm。
3. 预埋件：均应进行防锈处理，除锈干净后刷红丹防锈漆二遍；外露钢材和无法采用上述措施者，各部位采用油漆防锈（防锈底漆及面漆）。
4. 围墙大门花格的补充材料及油漆品种、设计颜色均由设计人员确定。

四、基础说明
本图集基础图适用于地基承载力标准值不小于120kPa的天然地基。如遇填土或软弱地基，应另行设计。

五、标高与尺寸
本图集标高以米为单位，其尺寸均以毫米为单位。图中未注明事项，均应遵守现行国家相关施工及验收规范执行。

说明：
现界非培最奥主#格国，车国皇业出一#式井，专用时品手用共它武科可国中业开国国利（注：此段OCR识别严重错误，原文疑似为“现浇围墙及预制构件说明”，因无法准确还原具体技术含义，且后续有明确表格，故在此处标记为不可读，建议参考图纸原图。以下整理清晰可辨识的技术内容。）

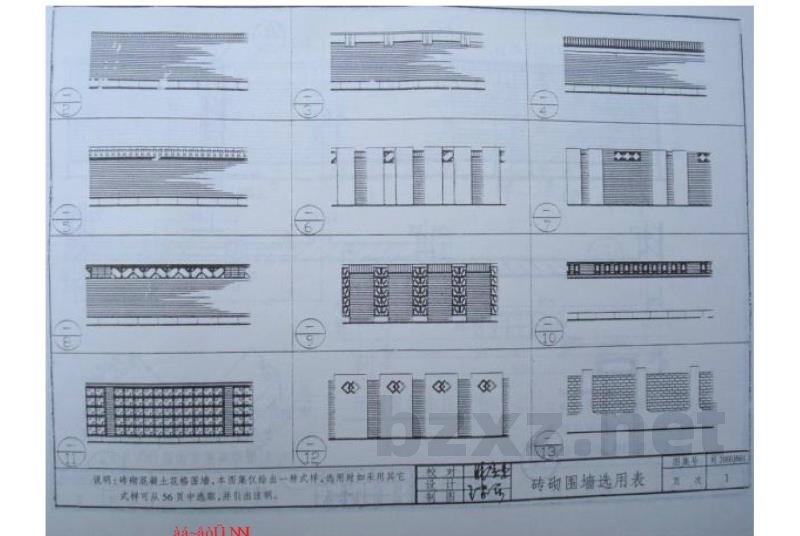

砖砌围墙选用表

表1 砖砌围墙形式及尺寸

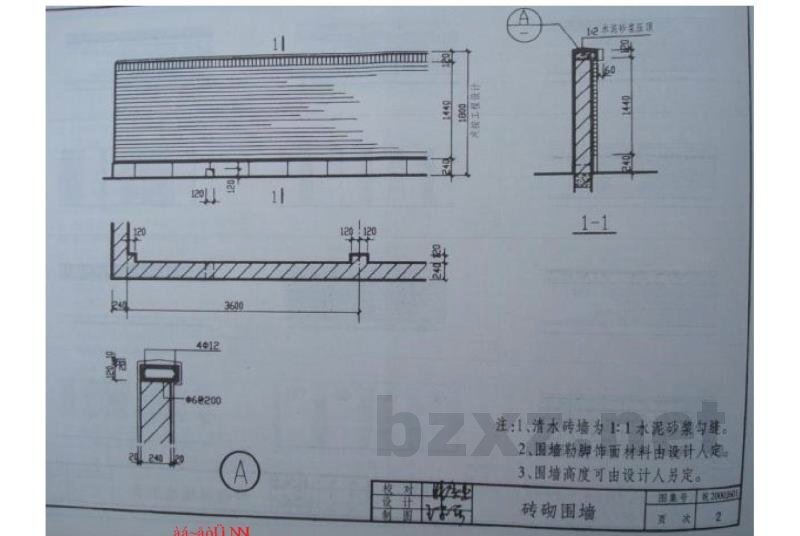

1. 普通砖墙（图号：1-1）
- 宽度：2012mm / 20240mm (疑似为系列编号或宽度，依语境推测为系列)
- 高度：4412mm, 468200mm (OCR数据异常，依常规围墙高度推断可能为400-2000mm范围，此处保留原文数字但提示异常)
- 备注：3600mm基础宽
- 注释：
1. 清水砖墙为1:1水泥砂浆勾缝。
2. 围墙勒脚饰面材料由设计人定。
3. 围墙高度可由设计人另定。

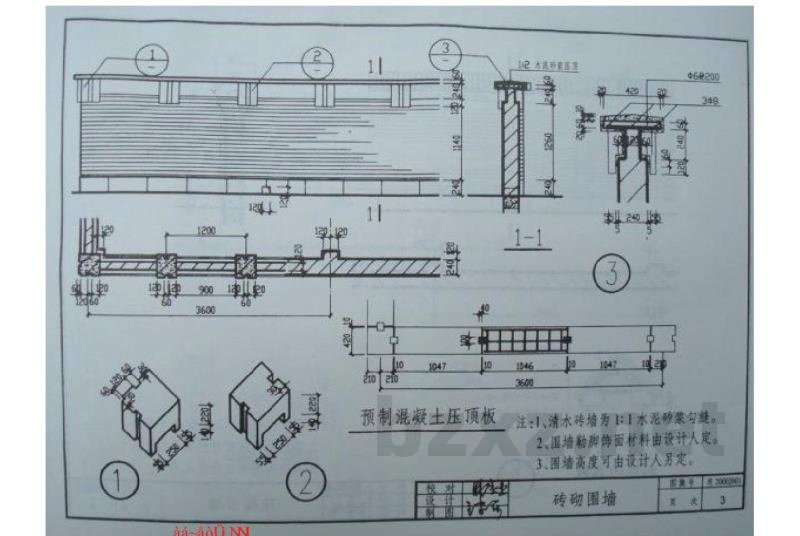

2. 预制混凝土压顶板（图号：2-2）
- 编号：1ep10
- 尺寸：200mm厚，900mm高，3600mm宽
- 配筋：3根直径6mm钢筋@200mm
- 备注：1045mm长
- 注释：
1. 清水砖墙为1:1水泥砂浆勾缝。
2. 围墙勒脚饰面材料由设计人定。
3. 围墙高度可由设计人另定。

3. 砖翻围墙（图号：3-3）
- 尺寸：4240, 69mm, 3600mm宽
- 构造：紫氏真（疑似紫石材或特殊饰面，OCR不清），20mm厚，13mm大意新常#品（疑似新型材料，OCR不清）
- 配筋：海上蓝境内配（OCR不清，疑似“海沙”或“特定混凝土”），中主#（OCR不清）
- 备注：2车肥性量（OCR不清）
- 注释：
1. 清水砖墙为1:1水泥砂浆勾缝。
2. 围墙勒脚饰面材料由设计人定。
3. 围墙高度可由设计人另定。

注：由于OCR识别存在大量乱码（如“紫氏真”、“2车肥性量”等），以上表格数据仅保留了结构性的维度（宽、高、配筋位置），具体材料名称和特殊工艺请以原始纸质图集或高清电子版为准。
