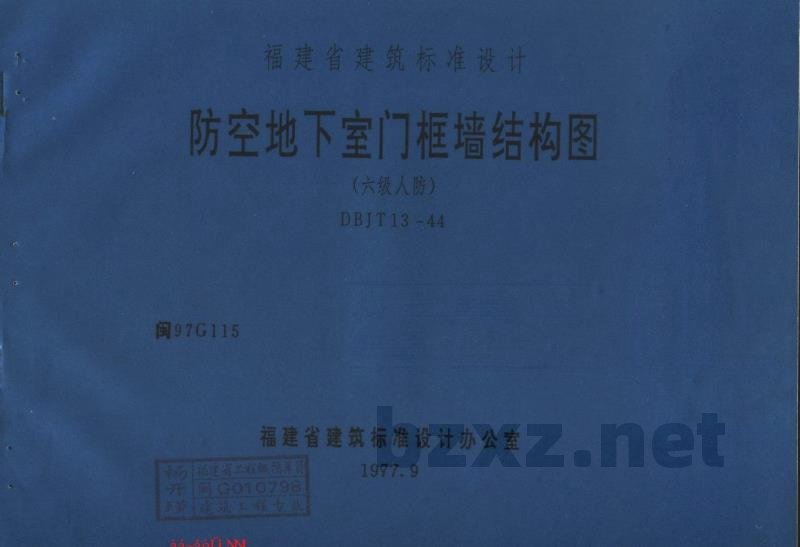

闽97G115 防空地下室门框墙结构图(六级人防)

福建省建筑标准设计

防空地下室门框墙结构图

(六级人防)

DBJT13-44

福建省建筑标准设计办公室

[图片] 1997.9

防空地下室门框墙结构图

（六级人防）

目录

aà-aoùu NN

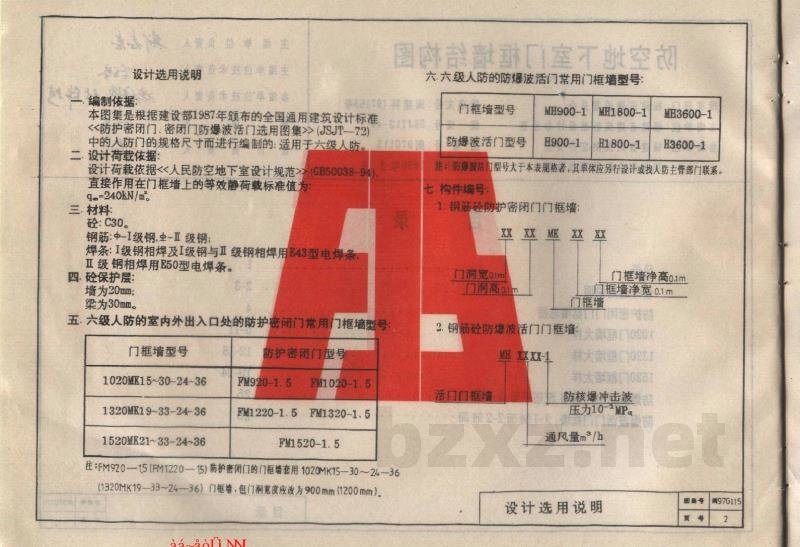

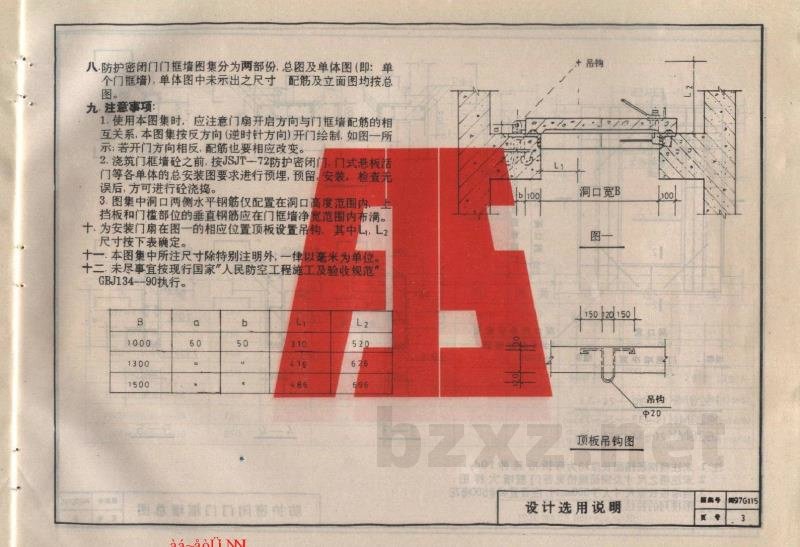

设计选用说明

一. 编制依据：

本图集是根据建设部1987年颁布的全国通用建筑设计标准<<防护密闭门、密闭门防爆波活门选用图>>(GSJT-72)中的人防门的规格尺寸而进行编制的。适用于六级人防。

二. 设计荷载依据：

设计静载按<<人民防空地下室设计规范>>(GB50038-94)。直接作用在门框墙上的等效静荷载标准值为：q=240KN/m²。

三. 材料：

砼: C30。
钢筋: Φ-I级钢,Φ-II 级钢。
焊条: I级钢相焊及I级钢与II 级钢相焊用E43型电焊条。II 级钢相焊用E50型电焊条。

四. 砼保护厚：

梁为20mm。
板为30mm。

五、六级人防的室内外出入口处的防护密闭门常用门框墙型号:

注:FMI920--(S) (FM1220 -- I S) 防护密闭门的门框墙套用1020MKI5-30-24-36
(1320MII9-33-24-36) 门框,但门洞宽度应改为 900mm(1200mm)。

六、六级人防的防爆波活门常用门框墙型号:

注：防爆波活门型号为本大版规格者，具体应作为设计或投入的人防部门联系。

七、构件编号：

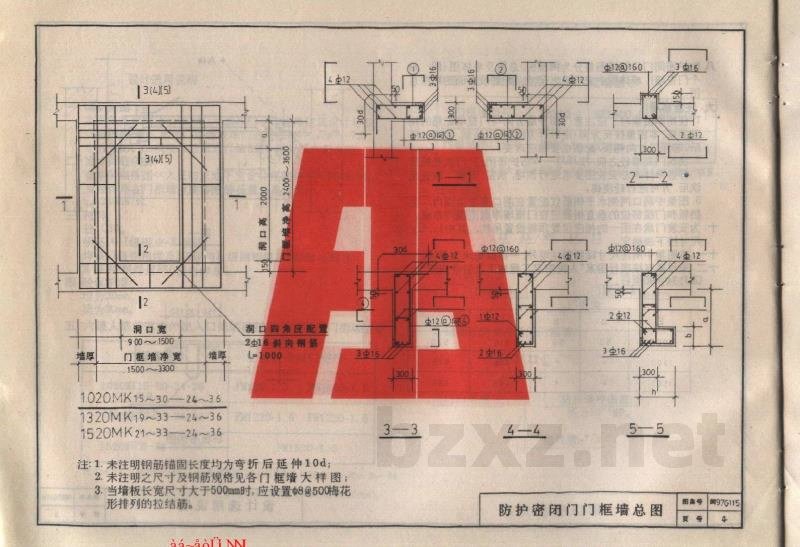

1. 钢结构防护密闭门门框墙

[图片]

门洞宽 0m
门高 h m
门框墙净宽 0.1m
门框墙净高 0.1m

2. 钢结构防爆波活门门框墙

[图片]

活门门框墙
防核爆冲击波压力10^5 MPa
通风量m³/h
