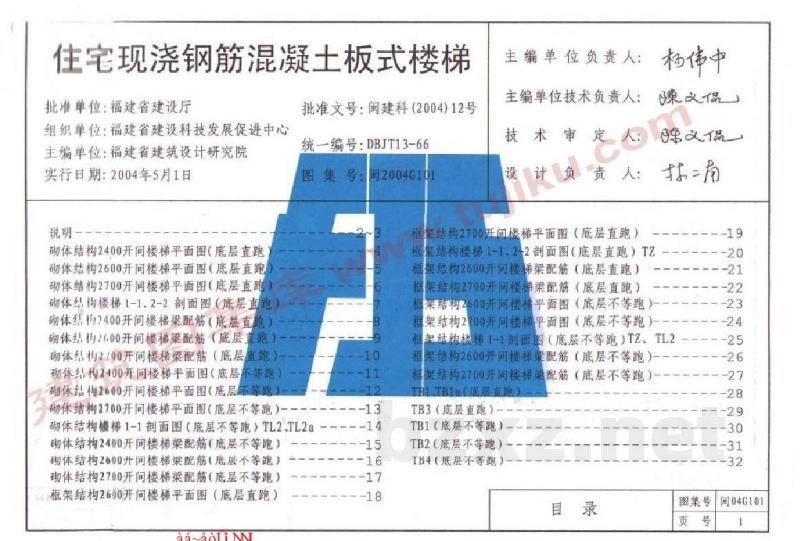

闽2004G101 住宅现浇钢筋混凝土板式楼梯

住宅现浇钢筋混凝土板式楼梯

目 录

说 明

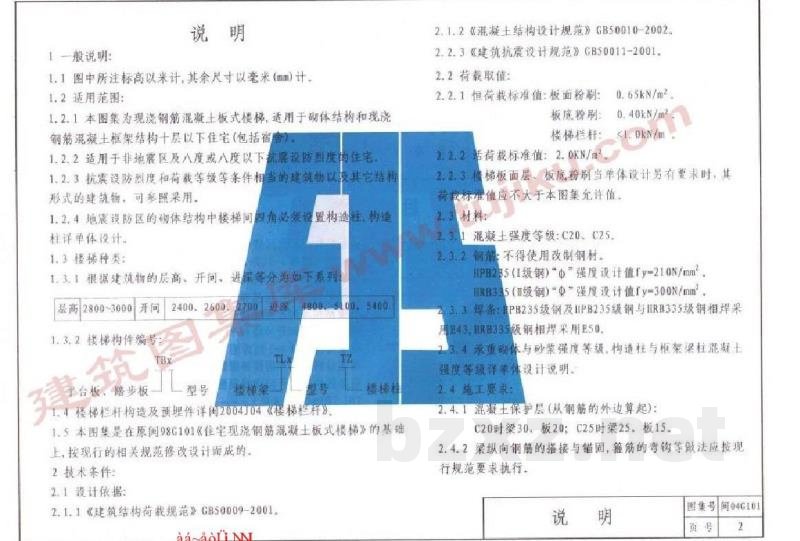

1 一般说明:

1. 图中所注标高以米计,其余尺寸以毫米(mm)计。
2. 适用范围:

1.2.1 本图集为现浇钢筋混凝土板式楼梯,适用于砌体结构和现浇钢筋混凝土框架结构十层以下住宅(包括宿舍)。

1.2.2 适用于非地震区及八度或八度以下按设防烈度的住宅。

1.2.3 抗震设防烈度和荷载等等级条件相当的建筑物以及其它结构形式的建筑物,可参照采用。

1.2.4 地震设防区的砌体结构中楼梯间的角部应设置构造柱,构造柱详单体设计。

3. 楼梯种类:

1.3.1 根据建筑物的层数、开间、进深等分为如下系列:

1.3.2 楼梯构件编号:

1.3.4 楼梯栏杆构造及加强件详04J014《楼梯栏杆》。

5. 本图集是在原图98G101《住宅现浇钢筋混凝土板式楼梯》的基础上,按现行的相关规范修改设计而成的。

2 技术条件:

1. 设计依据:

1. 2.1.1 《建筑结构荷载规范》GB50009-2001。

2. 技术条件:

1. 设计依据:

• _{2. 1. 1} 《建筑结构荷载规范》GB50009-2001。
• _{2. 1. 2} 《混凝土结构设计规范》GB50010-2002.
• _{2. 1. 3} 《建筑抗震设计规范》GB50011-2001。

2. 荷载取值:

• _{2. 2. 1} 恒荷载标准值:板面粉刷: 0.5\text{kN/m}^2
• 板底粉刷: 0.40\text{kN/m}^2
• 楼梯踏步: 1.67\text{kN/m}^2

• _{2. 2. 2} 活荷载标准值: 2.0\text{kN/m}^2
• _{2. 2. 3} 楼梯板面重、恒荷载均当有单体设计另有要求时,其荷载标准值应不小于本图集允许值。

3. 材料:

• _{2. 3. 1} 混凝土强度等级:C20、C25。
• _{2. 3. 2} 钢筋:不得使用热轧钢筋。
• HRB335(Ⅱ级钢)“Φ”强度设计值 f_y = 300\text{N/mm}^2
• HRB400(Ⅲ级钢)“Φ”强度设计值 f_y = 360\text{N/mm}^2
• _{2. 3. 3} 焊条:E43型R255级钢及HRB400级钢与HRB335级钢焊接采用E43, HRB335级钢筋之间用E50。
• _{2. 3. 4} 承重构件与砂浆强度等级、构造柱与框架梁柱混凝土强度等级详单体设计说明。

4. 施工要求:

• _{2. 4. 1} 混凝土振捣至密实(从钢筋的外边算起):
• C20级为30、板20; C25时板25、板15。
• _{2. 4. 2} 纵向钢筋的搭接与锚固、箍筋的弯钩等做法应按现行规范条文执行。

说 明

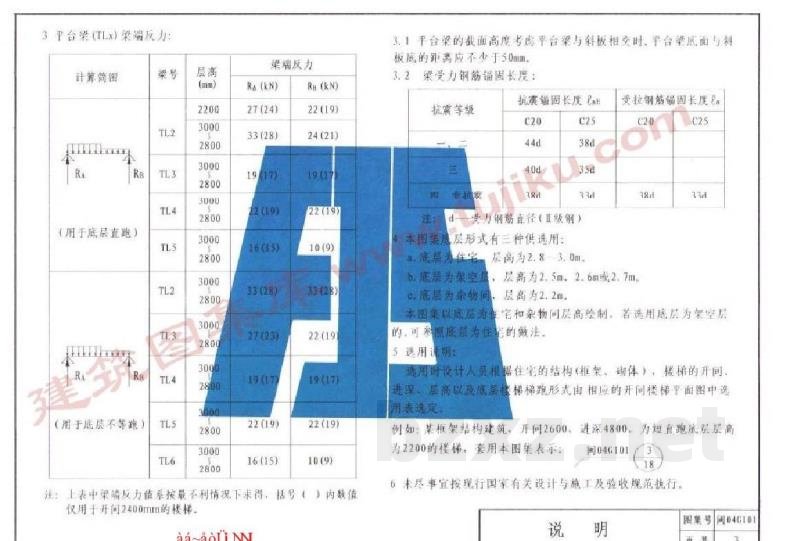

3 平台梁 (TLx) 梁端反力:

注：上表中梁端反力值系按最不利情况而下求，括号（ ）内数值仅用于开间2400mm的楼梯。

说明:

1. 平台梁的截面高度考虑平台梁与斜板相交时, 平台梁底面与斜板底的距离应不少于50mm。

3.2 梁受力钢筋锚固长度：

注：d — 受力钢筋直径（Ⅱ级钢）

4. 本图楼梯层形式有三种供选用：

• a. 底层为住宅，层高为2.8～3.0m。
• b. 底层架空层，层高为2.5m、2.6m或2.7m。
• c. 底层为杂物间，层高为2.2m。

本图要以底层为住宅和杂物间层高控制。若选用底层为架空层的，可参照底层为住宅的做法。

5. 适用说明：

选图时设计人员根据住宅的结构（框架、砌体）、楼梯的开间、进深、层高以及结构建筑要求相应的开间和梯段平面图中选用本图。

例如：某住宅楼，开间3600，进深4800，为知每跑层是高层2700的楼梯。参照本图表示：

6. 未作规定按现行国家有关设计与施工及验收规范执行。

说明
