皖2005J114 轻钢龙骨石膏板隔墙

安徽省工程建设标准设计

轻钢龙骨石膏板隔墙

安徽省工程建设标准设计办公室
2006.2　合肥

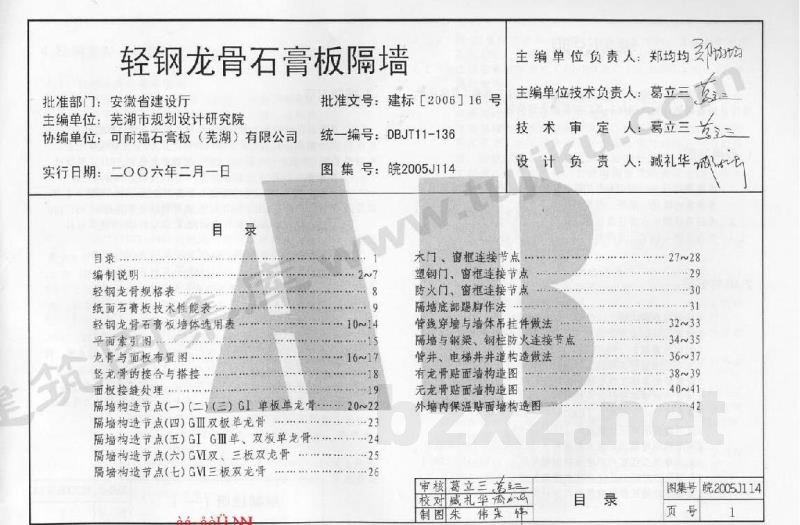

目 录

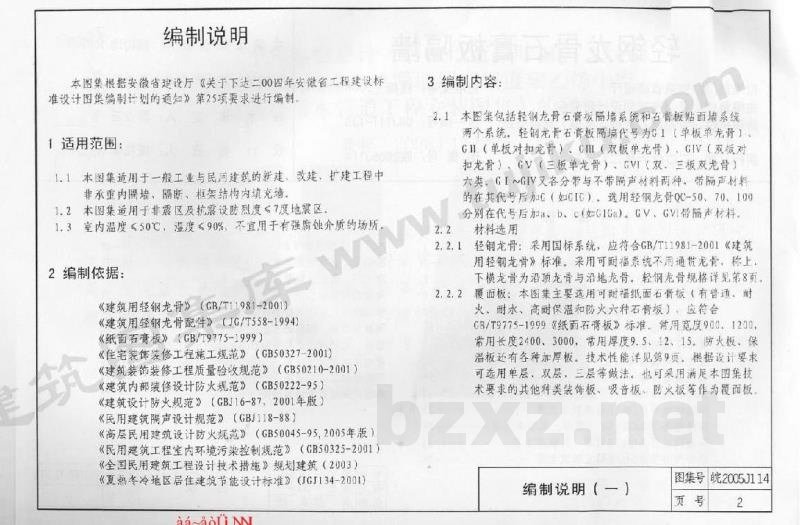

编制说明

本图集根据安徽省建设厅《关于下达二00四年安徽省工程建设标准设计图集编制计划的通知》第25项要求进行编制。

1 适用范围：

1. 1.1  本图集适用于一般工业与民用建筑的新建、改建、扩建工程中非承重内隔墙、隔断、框架结构内填充墙。
2. 1.2  本图集适用于非震区及抗震设防烈度<7度地震区。
3. 1.3  室内温度≤50℃，湿度<90%，不应用于有腐蚀介质的场所。

2 编制依据：

• 《建筑用轻钢龙骨》（GB/T11981-2001）
• 《建筑用轻钢龙骨配件》（JG/T558-1994）
• 《纸面石膏板》（GB/T9775-1995）
• 《住宅装饰装修工程施工规范》（GB50327-2001）
• 《建筑装修装饰工程质量验收规范》（GB50210-2001）
• 《建筑内部装修设计防火规范》（GB50222-95）
• 《建筑设计防火规范》（GBJ16-87，2001年版）
• 《民用建筑隔声设计规范》（G3J118-88）
• 《高层民用建筑设计防火规范》（GB50045-95, 2005年版）
• 《民用建筑工程室内环境污染控制规范》（GB50325-2001）
• 《全国民用建筑工程设计技术措施》规划建筑（2003）
• 《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）

3 编制内容：

1. 2.1  本图集包括轻钢龙骨石膏板隔墙系统和轻钢板条面墙系统两个系统。轻纸龙骨石膏板隔墙编号为GJ（单板单光背）、GH（单板对扣龙骨）、GHL（双板单龙骨）、GV（双板对扣龙骨）、GW（三级单龙骨）、GWV（双、三级双龙骨）六类。GJ~GW各型号与不带隔音材料两种，带隔音材料的在其代号后加上（如GJG）。选用轻纸九号CQ-50、70、100分别在代号后加a、b、c(如GJa)。GV、GW内隔声材料。
2. 2.2  材料选用

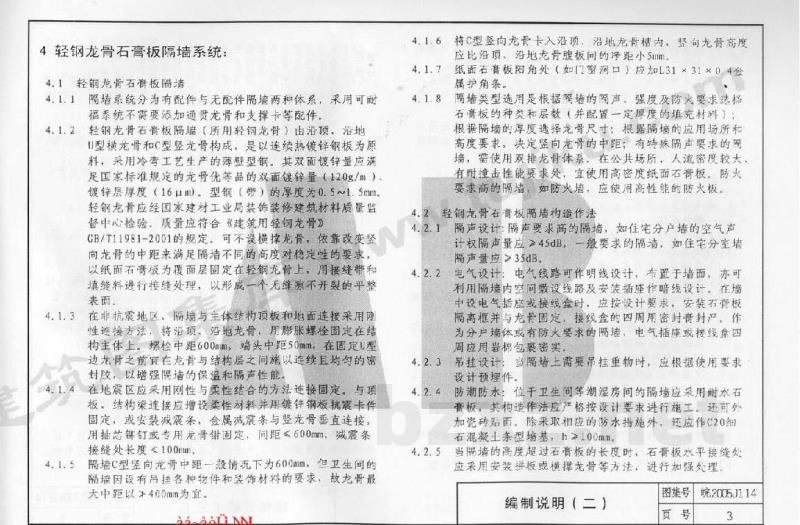

   1. 2.2.1  轻钢龙骨：采用国家标准，应符合GB/T11981-2001《建筑用轻钢龙骨》标准。工程可视轻重不同选用龙骨，同上、下横龙骨为边顶龙骨与沿地龙骨。轻钢龙骨规格详见第8页。

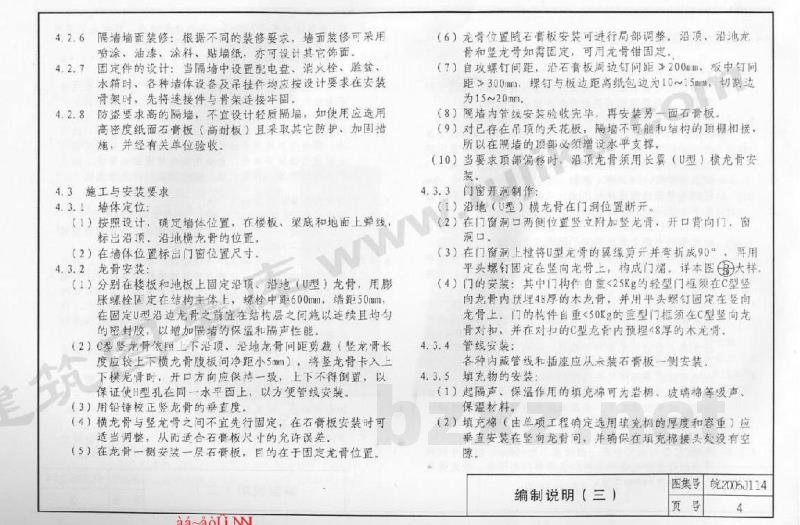

   2. 2.2.2  覆面板：本图集主要选用可耐纸面石膏板（有普通、耐火、防水、高耐湿和防火六种石膏板），应符合GB/T9775-1995《纸面石膏板》标准。常用宽度900，1200，常用长度2400，3000，常用厚度9.5、12、15。耐火板、保温板还可多种加罩板。技术性能详见第8页。根据设计要求可选用单层、双层、三层等做法，也可采用满足本图集技术要求的其他种类饰面、吸音板、防火板等作为覆面板。
