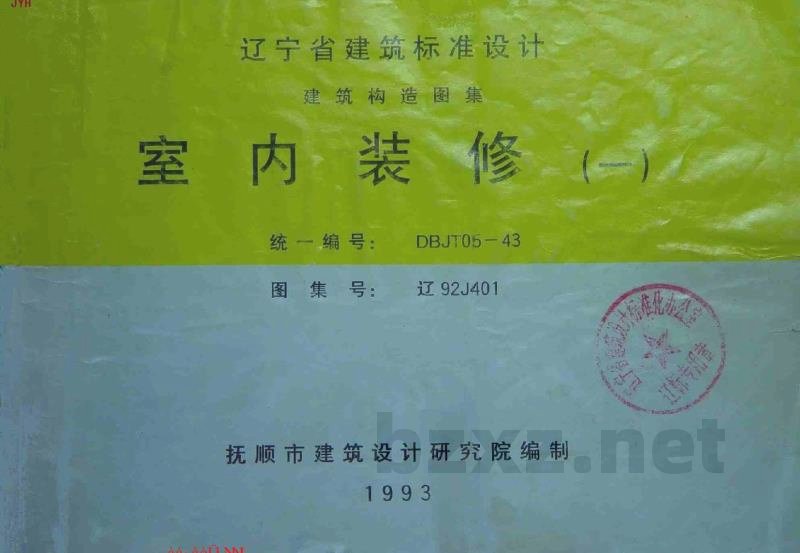

辽92J401 室内装修（一）

辽宁省建筑标准设计
建筑构造图集：室内装修
统一编号：DBJT05-43
图集号：辽92J401
编制单位：抚顺市建筑设计研究院
批准部门：辽宁省建设委员会
实行日期：1993年9月1日

【目录】
图集号 | 页次 | 图名
辽92J401 | 1-28 | 水泥、现制水磨石、天然石、塑料、木制品、大理石、花岗岩、中密度板、人造革、铝合金等墙裙及节点详图
辽92J407 | 29-46 | 吸音板墙面、窗布盒、暖气罩、花格（木/钢/金属/玻璃）、挂镜线、楼梯栏杆与扶手（各类型）详图

【说明】
一、本图集编制内容适用于一般标准民用建筑业建筑附属用房等，较高标准和专业性较强的装修做法未予编入。
二、为使设计人员在设计过程中选用方便，本图集中部分尺寸采用变数或代号，使用不同材质时，设计人员应在施工图中注明。本图集选用材质均以国内市场销售产品为主。
三、工程在墙面、地面、顶棚上用于固定各种建筑装修固定件时，凡有条件尽量采用施工简便、可靠性强的钢制膨胀螺栓或采用射钉枪射钉代替子埋件。
四、本图集钢木装修油漆颜色均由设计人选定。
五、本图集中采用107胶水溶液或107胶素水泥浆处理基层。
六、施工要求：
1. 装饰性强的构造要求严格按图纸施工，确保尺寸准确，加工精细，达到预期装饰效果。
2. 木质装修：木材要充分干燥，含水率不大于18%；标准较高的应采用一等木材。
3. 金属装饰件：要求边角整齐，切割部位挫平；加工件要求尺寸精确，表面光洁。
4. 管材说明：本图集选用管材除特殊注明外均为焊接钢管，管径为公称直径。烤漆、镀铬件与相连件焊接时，应使焊痕控制在最小范围，保持装饰效果。凡明露焊接缝均应满焊并挫平光整。
七、本图集所注尺寸均以毫米为单位。

【详图索引】
图集号：辽92J401

1. 水泥砂浆踢脚线详图
- 水泥砂浆踢脚线：1:2水泥砂浆罩面压实，10mm厚，扫毛或划出纹道。
- 现制水磨石踢脚线：1:2水泥砂浆打底15mm厚，刷素水泥浆（内掺3-5% 107胶）后，1:2水泥磨石子罩面10mm厚。
- 现制水磨石踢脚线（加气混凝土基层）：1:2水泥砂浆打底15mm厚，刷（喷）107胶水溶液（配比 1:4），1:2水泥磨石子罩面10mm厚。

2. 预制水磨石、地砖踢脚线详图
- 预制水磨石踢脚板：20mm厚，2:1.2水泥砂浆12mm厚。
- 地砖踢脚：8-10mm厚，2:1.2水泥砂浆12-14mm厚。
