标准图集号： 甘02J01
图集类别：其它
标准状态：现行
发布日期：2023-02-27
实施日期：2023-02-27
下载格式：pdf zip
陕02J01

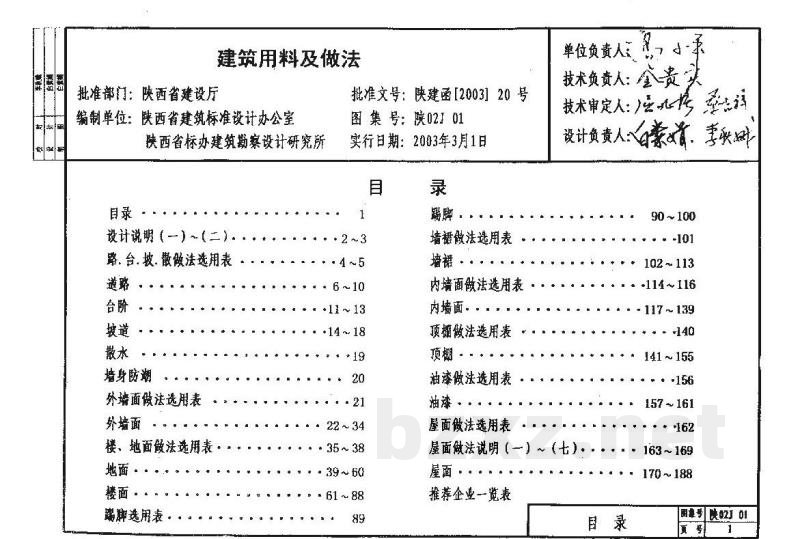

目录 ................................................... 1

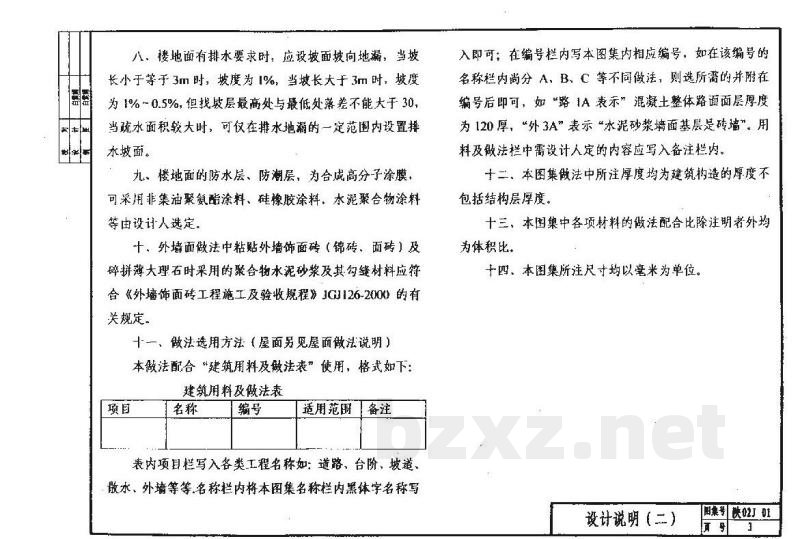

设计说明 (一)～(二) .................................... 2~3

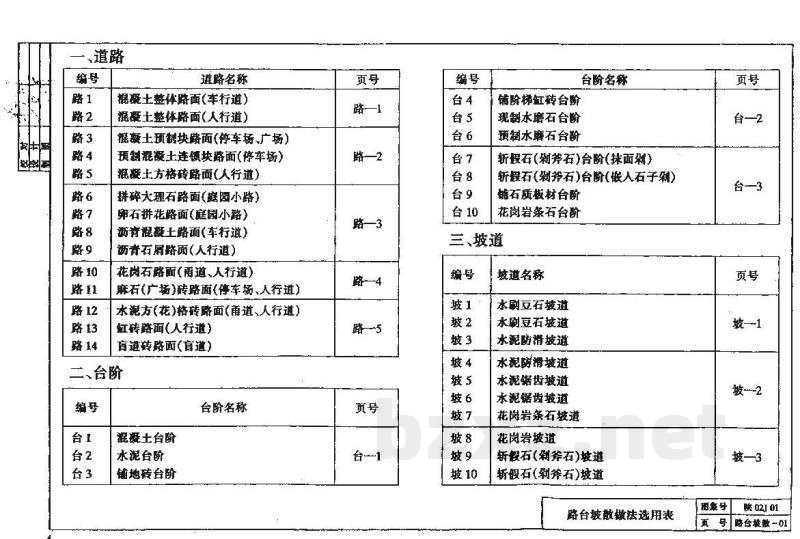

路、台、坡、散做法选用表 .............................. 4~5
道路 ................................................... 6~10
台阶 ................................................... 11~13
坡道 ................................................... 14~18
散水 ................................................... 19
墙身防潮 ............................................... 20
外墙面做法选用表 ...................................... 21
外墙面 ................................................. 22~34
楼、地面做法选用表 .................................... 35~38
地面 ................................................... 39~60
楼面 ................................................... 61~88
踢脚选用表 .............................................. 89
踢脚 ................................................. 90~100
沟槽做法选用表 .......................................... 101
墙裙 ................................................... 102~113
内墙面做法选用表 ...................................... 114~116
内墙面 ................................................. 117~139
顶棚做法选用表 .......................................... 140
顶棚 ................................................... 141~155
油漆做法选用表 .......................................... 156
油漆 ................................................... 157~161
屋面做法选用表 .......................................... 162
屋面做法说明 (一)～(七) .............................. 163~169
屋面 ................................................... 170~188
推荐企业一览表

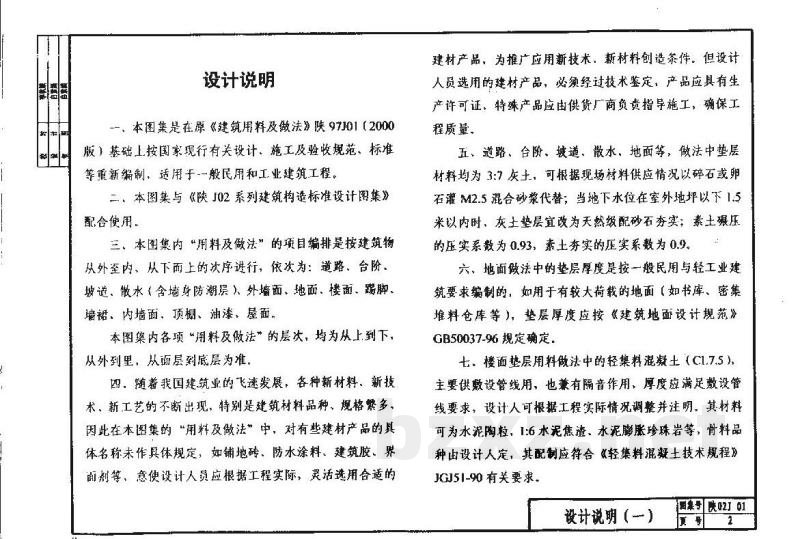

一、本图集是在原《建筑用料及做法》陕97J01（2000版）基础上按国家现行有关设计、施工及验收规范、标准等重新编制，适用于一般民用和工业建筑工程。
二、本图集与陕102系列建筑构造标准设计图集配合使用。
三、本图 intra 内“用料及做法”的项目编排是按建筑物从外至内、从下到上的次序进行，依次为：道路、台阶、坡道、散水（含墙身防潮层）、外墙面、地面、楼面、踢脚、墙裙、内墙面、顶棚、油饰、屋面。
本图 intra 各项“用料及做法”的层次，均为从上到下、从外到里、从而层到底层为准。
四、随着我国建筑业的飞速发展，各种新材料、新技术、新工艺的不断出现，特别是建筑材料品种、规格繁多，因此在本图集的“用料及做法”中，对有些建材产品的具体名称未作具体规定，如地砖砖、防水涂料、建筑胶、界面剂等，急使设计人员应根据工程实际，灵活选用合适的建材产品。为推广应用新技术、新材料创造条件。但设计人员选用的建材产品，必须经过技术鉴定，产品应具有生产许可证，特殊产品应由供货厂商负责指导施工，确保工程质量。
五、道路、台阶、坡道、散水、地面等，做法中垫层材料均为3:7灰土，可根据现场物料供应情况以碎石或卵石灌M2.5混合砂浆代替；当地下水位在室外地坪以下1.5米以内时，灰土垫层宜改为天然级配砂石夯实：素土碾压的压实系数为0.93，素土夯实的压实系数为0.9。
六、地面做法中的垫层厚度是按一般民用与轻工业建筑要求编制的，如用于有较大荷载的地面（如书库、密集堆料仓库等），垫层厚度应按《建筑地面设计规范》GB50037-96规定确定。
七、楼面基层用料做法中的轻骨料混凝土（CL7.5），主要供敷设管线用，兼有隔音作用，厚度应满足敷设管线要求，设计人员可根据工程实际情况调整并注详。其材料可为水泥陶粒、1:6水泥焦渣、水玻璃膨胀珍珠岩等，骨科品种由设计人定，其配制应符合《轻集料混凝土技术规程》JGJ51-90有关要求。
