围墙大门

说明...................................................2~3

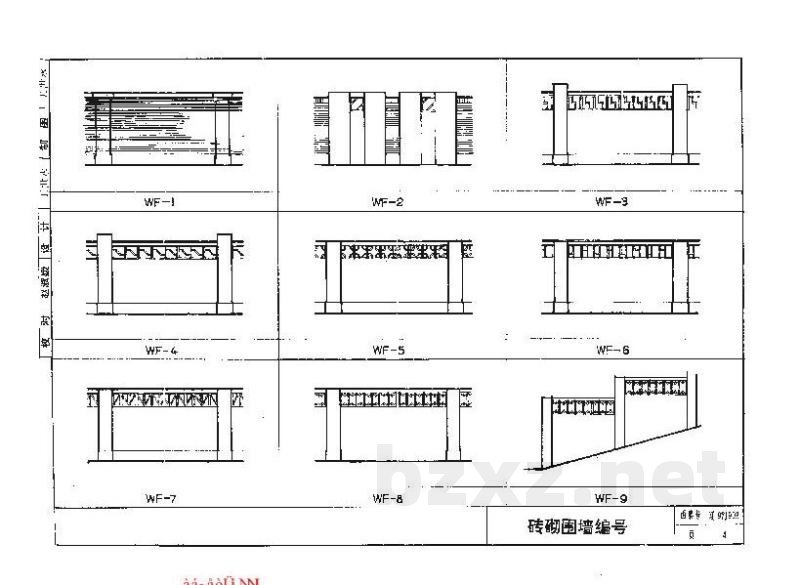

砖砌围墙编号............................................4
半透空式砖砌围墙编号....................................5
透空式金属围墙编号........................................6
砖砌围墙 WF-1,WF-2.......................................7
砖砌围墙 WF-3,WF-4.......................................8
砖砌围墙 WF 5,WF-6.........................................9
砖砌围墙 WF-7,WF-8......................................10
砖砌围墙 WF-9..............................................11

透空式金属围墙 WT-7,WT-8............................20
透空式金属围墙 WT-9.....................................21
围墙混凝土花格..........................................22~23
围墙铁花饰................................................24~25
围墙柱......................................................26
钢大门组合示意图.........................................27
钢大门....................................................28~30
钢管大门组合示意图.......................................31
钢管大门.................................................32~33
门轴详图...............................................34~35

半透空式砖砌围墙 WBF-1,WBF-2.......................12
半透空式砖砌围墙 WBF-3,WBF-4..........................13
半透空式砖砌围墙 WBF-5,WBF-6..........................14
半透空式砖砌围墙 WBF-7,WBF-8..........................15
半透空式砖砌围墙 WBF 9...................................16
透空式金属围墙 WT-1,WT-2...............................17
透空式金属围墙 WT-3,WT-4................................18
透空式金属围墙 WT-5,WT-6.................................19

单门折页、铰页、配件详图................................26
大门地轮..................................................37
推拉门示意图..............................................38
推拉门详图...............................................39
门柱........................................................40~41

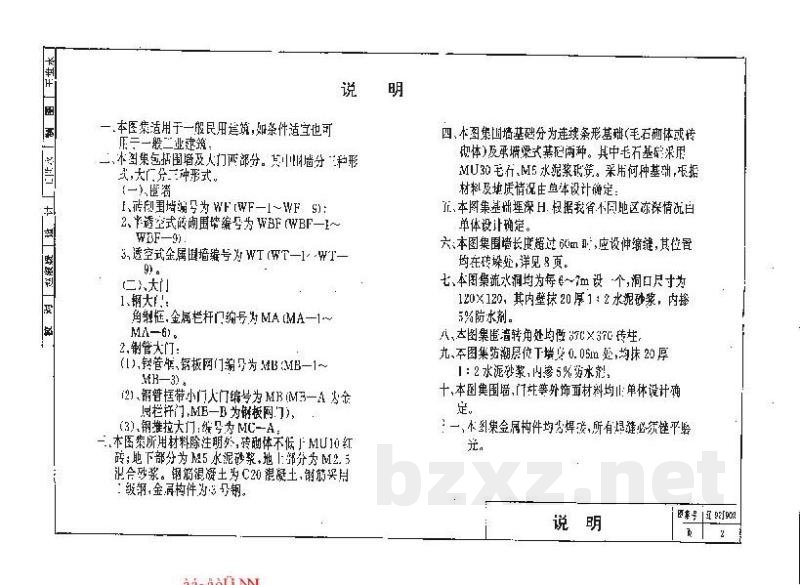

一、本图集适用于一般民用建筑，如条件适宜也可用于轻工业建筑。

二、本图集包括围墙及大门两部分，其中围墙分三种形式，大门分一种形式。

(一)、围墙

1. 砖砌围墙编号为 WF (WF-1~WF-9)；
2. 半镂空式砖砌围墙编号为 WBF (WBF-1~WBF-9)。

3、透空式金属围墙编号为 WT (WT-1~WT-9)。

(二)、大门

1. 铁大门：

角钢框、金属栏杆，编号为 MA (MA-1~MA-6)。

2. 钢管大门：

1. 钢管框、钢板门编号为 MB (MB-1~MB-3)。
2. 钢管框带小门大门编号为 MC (MC-A 为金属栏杆门，MC-B 为钢板门)。
3. 钢推拉门编号为 MG-A。

3、木框钢条大门

二、本图集所用材料除注明外，砖砌体不低于 MU10 红砖；地下部分为 M5 水泥砂浆，地上部分为 M7.5 混合砂浆。钢筋锚拉主筋 C20 混凝土，钢材采用 I 型钢，金属构件为 3 号钢。

四、本图集围墙基础分为连续条形毛石 (或砌体砖) 及承墙梁式基础两种，其中毛石基础采用 MU30 毛石 M5 水泥砂浆砌筑。采用何种基础，根据材料及地质情况由单体设计确定。

五、本图集围墙埋深 EL 应根据省不同地区冻深情况由单体设计确定。

六、本图集围墙长度超过 60m 时，应设伸缩缝，其他要求均在砖模处，详见 8 页。

七、本图集散水均为每 5~7m 设一个，洞口尺寸为 120×120；其内垫块 20 厚 1:2 水泥砂浆，内掺 5%防水剂。

八、本图集围墙转角处均做 370×370 砖柱。

九、本图集墙裙位置位于墙身 0.03m 处，高块 20 厚 1:2 水泥砂浆，内掺 5%防水剂。

十、本图集围墙，门柱等外饰面材料均由单体设计确定。

十一、本图集金属构件均为焊接，所有焊缝必须焊平磨光。
