皖2001J202 坡屋面

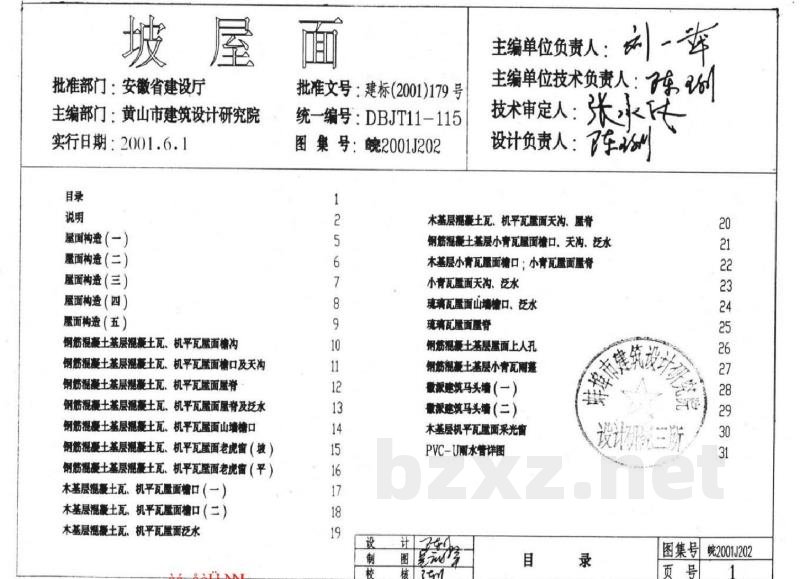

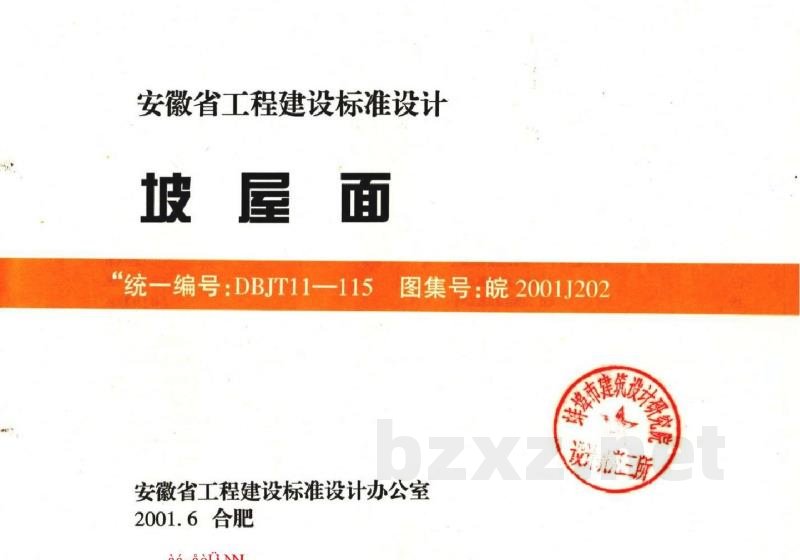

安徽省工程建设标准设计 坡屋面 “统一编号：DBJT11—115 图集号：皖2001J202 市建新 研究 安徽省工程建设标准设计办公室2001.6合肥 aa~aou 所 坡屋 批准部门：安徽省建设厅 主编部门：黄山市建筑设计研究院实行日期：2001.6.1 目录 说明 屋面构造（一） 屋面构造（二） 屋面构造（三） 屋面构造（四） 面构造（五） 钢筋混凝土基层混凝土瓦、机平瓦屋面槽沟钢筋混凝土基层混凝土瓦、机平瓦屋面口及天沟钢筋混凝土基层滤凝土瓦、机平瓦屋面屋脊钢筋混漫土基层混凝土瓦、机平瓦屋面屋脊及泛水钢筋混慢土基层混凝土瓦、机平瓦屋面山墙檐口钢筋混凝土基层混凝土瓦、机平瓦屋面老虎窗（坡）钢筋混亮土基层混凝土瓦、机平瓦屋面老虎窗（平）木基层混凝土瓦、机平瓦屋面槽口（一）木基层混凝土瓦、机平瓦屋面槽口（二）木基层滤凝土瓦、机平瓦凰面泛水aa~aou 面 批准文号：建标(2001)179号 统一编号：DBJT11-115 图集号：皖2001J202 1 2 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 设 制 校 主编单位负责人：玄）一牵 主编单位技术负责人：$2 技术审定人：张永花 设计负责人：车证 木基层滤土瓦、机平瓦屋面天沟、屋脊钢筋混凝土基层小青瓦屋面槽口、天沟、泛水木基层小青瓦屋面精口：小青瓦屋面屋脊小青瓦屋面天、泛水 琉璃瓦屋面山墙榆口。泛水 琉璃瓦屋面屋脊 钢筋混凝土基层屋面上人孔 钢筋混凝土基层小青瓦两蓬 徽派建筑马头墙（一） 徽派建筑马头墙（二） 木基层机平瓦屋面采光窗 PVC-U厕水管详图 计！ 图 核 目 录 图集号 页号 20 21 22 23 24 25 26 27 28 29 30 31 皖2001J202 一、适用范围 设计说明 本图集适用于一般民用建筑、住宅、工业建筑的部分辅助用房。二、编制依据 本图集根据国标《屋面工程技术规范》（GB50207-94中的有关标准、技术措施编制。三、图集内容 坡屋面及其附属配件的构造节点，主要包括：各种檐、屋脊、山墙、泛水、屋面采光窗、檐沟等节点。其中：①屋面瓦种类：混凝土瓦、机平瓦、小青瓦、琉璃瓦、玻纤瓦等。②屋面基层：钢筋混凝土基层及木基层③坡屋面的承重构件： 有承重山墙、钢筋混凝土梁板、钢筋混凝土屋架、型钢屋架、木標条、钢筋混凝土条、钢条等；设计人员可根据各地的具体情况进行选用四、屋面防水等级和设防要求 1、按国标《屋面工程技术规范》（GB50207-94中规定，瓦屋面适用于防水等级为I、II、IV级的屋面防水但近几年开发出的新产品、新材料、其适用的防水等级可根据相应的权威机构鉴定确定；2、屋面瓦、防水涂膜或防水卷材（不包括干铺油毡）均可分别当作一道防水设防；现浇钢筋混凝土基层不作为一道防水设防设计 图R aa-aou 校 核 设计说明（一） 图集号皖2001J202 页号 2 3、常用瓦屋面的排水坡度 五、一般说明 材料种类 混凝土瓦 机平瓦 小青瓦 琉璃瓦 波纤瓦 1、本图集中未注明的装修、粉刷做法均见单体设计常用瓦屋面的坡度 10°50 250° 2530° 2530 2、本图集中所示檐沟，纵向最小坡度为1%，雨水口和雨水管间距应根据排水能力，屋面和檐沟坡度等因素决定，一般不大于20米 3、本图集木基层和吊顶等所用木材一般应为杉木，等级应为I级或II级，含水率8%。4、凡木砖及木材与砌体、砂浆接触部分均应涂刷沥青防腐处理。露面木构件表面油漆品种，做法、颜色均按具体工程设计决定。 5、本图集屋面采光罩玻璃可选用：采光玻璃钢、夹层玻璃、夹丝玻璃、有机玻璃等6、山墙或女儿墙的混凝土压顶用C20混凝土、钢筋用I级钢。7、图集中所有金属构件均应先涂刷红丹防锈漆二道，再涂刷底漆、面漆，油漆种类及颜色均按单体设计。8、顺水条直接用水泥钉子钉于钢筋混凝土基层上不设涂膜防水层时，钉孔须刷沥青防锈：设有涂膜防水时，需用相同材料先涂刷钉孔9图集中保温材料，单体设计时可根据《民用建筑热工设计规范》GB50176-93计算确定；具体保温材料的固定方式请根据所采用的产品说明。设计 制图家 aa-aou 校 核 设计说明（三） 图集号 页号 皖2001J202 3 10、吊顶做法详见单体设计。 11、屋面瓦与防水卷材（防水涂料）复合设防时，防水卷材（防水 涂料）厚度应满足右表要求。防水卷材、防水涂膜的各种性能必须符合有关规定。 防水等级 1 II I IV 防水材料类别 合成高分子防水卷材 高聚物改性沥青防水卷材 合成高分子防水卷材 高聚物改性沥青防水卷材 合成高分子防水卷材 高聚物改性沥青防水卷材 沥青基防水涂膜 合成高分子防水涂膜 高聚物改性沥青防水涂膜 沥青基防水涂膜 高聚物改性沥青防水涂膜 合成高分子防水涂膜 厚度（mm） 41.5 3 41.2 3 1.2 *4 8 A2 3 *4 3 2 12、各种屋面瓦规格、性能、质量均应符合相应的行业标准规定，其屋面坡度及瓦的固定要求详见相应的详细技术说明。 13、施工时应严格按照现行施工及验收规范有关规定执行。14、本图集中所注尺寸均以毫米(mm）为单位15、本图集索引方法如下： 设 制 aa~aou 校 皖2001J 核ty 设计说明（三） 详图编号1.2.3. 详图所在页数 图集号 皖2001J202 页号 4 编号瓦类 混凝土瓦 混凝土瓦 混 凝土瓦 3 构造简图 材料及做法 混谦土瓦 桂瓦条30X30 顺水条40米20@450-600 20厚12.5水泥砂浆找平 现浇钢筋混源土屋面板 板底抹灰 混凝土瓦 桂瓦条30米30 顺水条40米20@450~600 防水层 20厚12.5水泥砂浆找平 现浇铜筋混源土屋面板 板底抹灰 混土瓦 挂瓦条30瓶30 顺水条40米20@450~600 防水层 20厚F2.5水泥砂蒙找平 现浇钢筋混凝土屋面板 保温材料 （吊项面层材料详单体设计） 注：1.吊顶面层、防水层、保温层由单体设计易定2.保温材料可果用聚苯乙烯保温板，石棉微孔硅酸钙板等aa-aou 备注 遵防水 二道防水 二道防水 下设保温 设 制 校 编号瓦类 混凝土瓦 4 5 6 计 图 核r 机 平瓦 机 平 瓦 构造简图 30X40木条@2000 材料及做法 混源土瓦 桂瓦条30×30 顺水条40X20@450~600 陆水层 20厚1:2.5水泥砂找平 保温层 20厚12.5水泥砂菜找平 现浇钢筋渴景土屋面板 机平瓦 石灰黄泥贴瓦 20厚12.5水泥砂蒸找平 现浇钢筋混疑土屋面板 板庭抹灰 机平瓦 挂瓦条25X25 顺水条36×82600 20厚1:2.5水泥砂浆找平 现浇钢筋混原土屋面板 保温层 项糖面层 （项棚面层材料详单体设计） )钢砼基层 屋面构造（一） 图集号 页号 备注 二道畸水 上设保温 道防水 道防水 下设保摄 皖2001J202 5
