皖2006J117 外墙外保温系统构造图集（三）KX-1无机发泡硬质保温隔热板保温系统

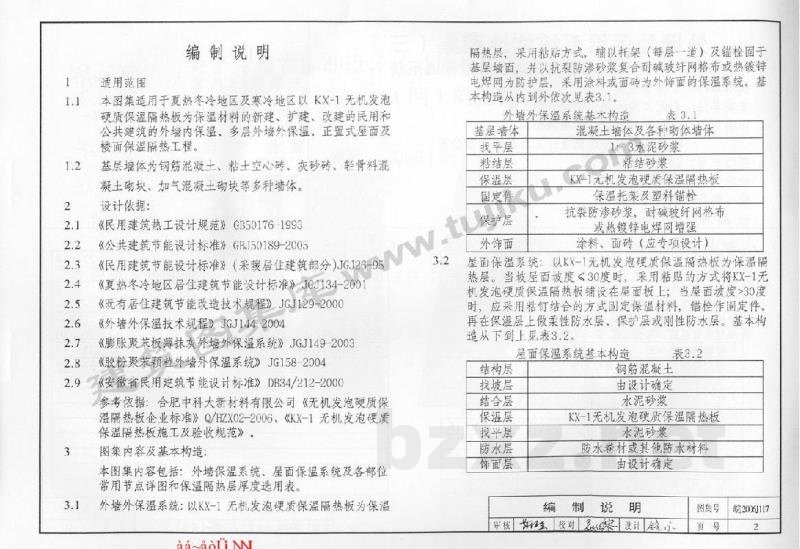

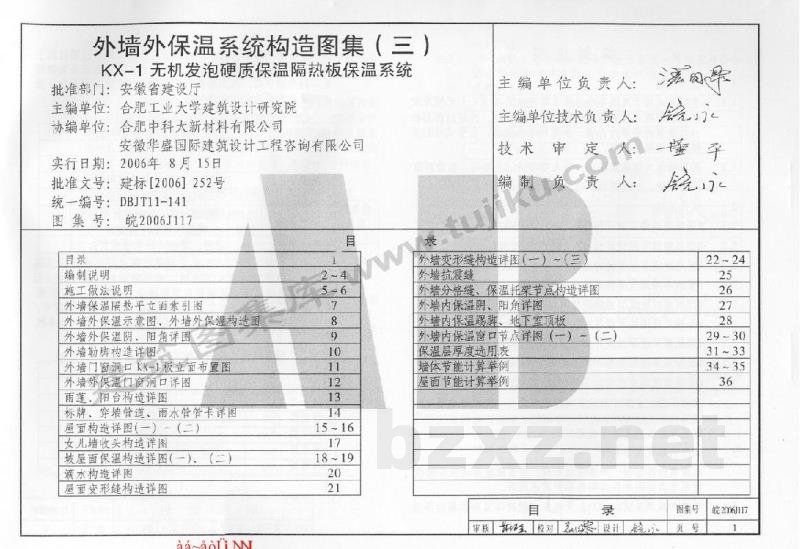

安徽省工程建设标准设计 外墙外保温系统构造图集(三） KX-1无机发泡硬质保温隔热板保温系统统一编号：DBJT11-141 建筑图 安徽省工程建设标准设计办公室2006合肥 aaaou 图集号：皖2006J117 外墙外保温系统构造图集（三）KX一1无机发泡硬质保温隔热板保温系统批准部门：安徽省建设厅 主编单位：合肥工业大学建筑设计研究院协编单位：合肥中科大新材料有限公司安微华盛国际建筑设计工程咨询有限公司实行日期：2006年8月15日 批准文号：建标【2006】252号 统一编号：DBJT11-141 图集号：皖2006J117 目 目录 编制说明 施工做法说明 外墙保温隔热平立面索引图 外墙外保温示意图、外墙外保温构造图外墙外保温阴、阳角详图 外墙勒脚构造详图 外墙门窗洞口KK-1板立面布置图外墙外保温门窗洞口详图 雨蓬、阳台构造详图 标牌、穿培管道、雨水管管卡详图屋面构造详图（）（二） 女儿墙收头构造详图 坡屋面保温构造详图（ ()(二) 滴水构造详图 屋面变形缝构造详图 aa~aou 2-4 5~6 7 8 9 10 12 13 14 15~16 17 18~19 20 21 WN 录 滋园翠 主编单位负责人： 既 主编单位技术负责人： 技术审定人童子 编制负质人镜心 外墙变形缝构造详图（一）一（三）外墙抗震缝 外墙分格缝、保温托架节点构造详图外墙内保漫阴、阳角详图 外墙内保温踢脚、地下空顶板 外墙内保温窗口节点详图（一）～（二）保温层厚度选用表 墙体节能计算举例 屋面节能计算举例 目 录 律核校对设计绘 页号 图集号 22~24 25 26 27 28 29-30 31~33 34~35 36 皖206J117 1 1 1.1 1.2 2 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 适用范围 编制说明 本图集适用于夏热冬冷地区及寒冷地区以KX-1无机发泡硬质保温隔热板为保温材料的新建、扩建、改建的民用和公共建筑的外墙内保温、多层外墙外保温、正置式屋面及楼面保温隔热工程。 基层墙体为钢筋混凝土、粘土空心砖、灰砂砖、轻骨料派凝土敌块、加气混凝土动块等多种墙体：设计依据： 《民用建筑热工设计规范》GB50176-1993《公共建筑节能设计标准》GRJ50189-2005《夏热冬冷地区居住建筑节能设计标准》JGJ134-200《既有居住建筑节能改造技术规程》JGJ129-2000《外墙外保温技术规程》JGJ1442004《膨胀聚苯板薄抹灰外培外保温系统》JGJ149-2003《胶粉聚苯颗粒外墙外保温系统》JG158-20042.9《安微省民用建筑节能设计标准》DB34/212-2000参考依据：合肥中科大新材料有限公司《无机发泡硬质保温隔热板企业标准》Q/HZX02-2006、《KX-1无机发泡硬质保温隔热板施工及验收规范》。3 图集内容及基本构造 本图集内容包活：外墙保温系统、屋面保温系统及各部位常用节点详图和保温隔热层厚度选用表。3.1 外墙外保温系统：以KX-1无机发泡硬质保温隔热板为保温aa~aou 3.2 隔热层、采用粘贴方式，辅以托架（每层一道）及错栓固于基层墙面，并以抗裂防渗砂浆复合耐碱玻纤网格布或热镀锌电焊网为防护层，采用涂料或面砖为外饰面的保温系统。基本构造从内到外依次见表3.1。 外墙外保温系统基本构造 基层著体 找平层 粘结层 保温层 固定件 保护层 外饰面 表3.1 混凝土增体及各种砌体墙体 13水泥砂浆 粘结砂浆 KX-1无机发泡硬质保温隔热板 保温托架及塑料锚栓 抗裂防渗砂浆，耐碱玻纤网格布或热镀锌电焊网增强 涂料、面砖（应专项设计） 屋面保温系统：以KX-1无机发泡硬质保温隔热板为保温隔热层。当坡屋面坡度30度时，采用粘贴的方式将KX-1无机发泡硬质保温隔热板铺设在屋面板上：当屋面坡度>30度时，应采用粘钉结合的方式固定保温材料，错检作固定件。再在保温层上做柔性防水层、保护层或刚性防水层。基本构造从下到上见表3.2 屋面保温系统基本构造 结构层 找坡层 结合层 保温层 找平层 防水层 饰面层 表3.2 钢筋混凝土 由设计确定 水泥砂浆 KX-1无机发泡硬质保温隔热板 水泥砂浆 防水卷材或其他防水材料 由设计确定 编制说明 中核生、校对设计 图集号 页号 皖2006J117 2 4 5 构造要求 选用外墙外保温系统的饰面层做法时，应首先选择弹性涂料饰面，要求必须采用面砖饰面的，则必须进行专项结构设计热工计算说明 本图集根据《民用建筑节能设计标准》、《夏热冬冷地区居住5.1 建筑节能设计标准》《民用建筑热工设计规范》、《安徽省民用建筑节能设计标准》的规定，编制了常用保温隔热层厚度选用表。设计人员可根据国家及节能有关规定及要求，经热工计算确定保温材料的厚度及构造做法，以满足不同地区、不同建筑的保温节能的要求 KX-1无机发泡硬质保温隔热板的热工计算参数见下表：5.2 导热系数 用途 (w/mk) 外蜡 0.08 屋面 0.08 6 6.1 6.2 材料 著热系数 (w/n.k) 1.558 1.558 修正 系数 1.20 1.25 =1:2.5 KX-1无机发泡硬质保温隔热板主要技术性能应符合合6.2.2 肥中科大新材料有限公司企业标准（Q/HZX02-2006）具体见下表。 项目 干密度 燃烧性能 抗压强度 抗拉强度 干收缩系数 吸水率 ww.t 蓄热系数 导热系数 抗冻性 计算值 计算值 (w/m：k） (W/m.k） 内照射指数！ 0.096 1.87 外照射指数！ 0.10 1.95 保温系统所有组成材料应由外保温系统材料供应商成套供应，同时提供法定检测部门出具的检测报告和出厂合格证，厂商应对材料质量负责，施工单位应按规定验收，严禁使用不合格产品。一 系统各组成材料的主要性能指标粘结砂浆 6.2.1 1）用于墙面：由界面剂、42.5级普通硅酸盐水泥、中砂混合配制，水：砂=1：2.5。 项目 压剪粘结强度 原强度 耐水 耐冻融 单位 MPa MPa MPa 指标 >0.70 0.50 >0.50 2）用于屋面 采用42.5级普通硅酸盐水泥，中砂。重量配合比：用于平屋面时水泥：砂=1：3.0；用于坡屋面水泥：砂aa~aou 尺寸规格 （长×宽×厚） 6.2.3塑料锚栓 单位 kg/m 级 MPa MPa (v/v)% % MPa mm 性能指标 ≤250 A级 >0.4 >0.1 0.08 ≤19 质量损失≤5.0 冻后强度≥0.3 61.0 1.0 用于墙面：250×250 x(30、40、50、60) 用于屋面：250×250 ×(50、60、70、80) 由螺钉和带圆盘的塑料膨胀套管两部分组成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。塑料锚栓有效锚固深度不小于25mm，塑料圆盘直径不小于50mm，单个塑料锚栓抗拉承载力标准值（C25混凝土基层）不小于0.80kN，不同基层墙体在施工前应作好抗拉拔实验，符合要求后方可施工。符合《胶粉聚苯题粒外墙外保温系统》JG158-2004。编制说明 审核校对设计 图集号 页号 皖2006117 6.2.4抗裂防渗砂浆 项目 抗 剂 抗 裂 砂 浆 不挥发物含量 存储稳定性（20℃±5 c) 可使用时间 拉伸粘结强度 （常温28d） 浸水拉伸粘结照度 （常温28d，浸水7d） 压折比 单位 % h Mpa Mpa 性能指标 >20 6个月、试样无结块猴聚及 发等现象，且拉伸粘结强度 满足抗裂砂浆指标要求。 >1.5 >0.7 >0.5 3.0 注：水泥应采用42.5级的普通硅酸盐水泥，并应符合GB175-1999的要求：砂应符合JGG52-1992的规定，筛除大于2.5mm题粒、含泥量少于3% 符合《胶粉聚苯颗粒外墙外保温系统》JG158-20046.2.5耐碱玻纤网格布 项目 网孔中心距 单位面积质 量 断裂强力 （经、纬向） 普通型 加强型 普通型 加强型 普通型 加强型 耐碱强力保留率（经、纬 向） 断裂伸长率（经、纬向） 涂塑量 玻璃成分 单位 g/m N/50mm N/50mm % % g/m % 性能指标 4x4 6×6 160 >500 >1250 >3000 >90 ≤5 >20 符合JC719的规定，其中 2r0,>14.5,Ti0,为6±0.5 符合《胶粉聚苯题粒外墙外保温系统》JG158-2004。aa~aou 6.2.6热镀锌电焊网 符合QB/T3897-1999并满足下表要求。项目 工艺 丝径 网孔大小 焊点抗拉力 镀锌层质量 单位 mm nm N g/mO 指标 热镀锌电焊网 0.90±0.04 12.7x12.7 >65 >122 6.2.6弹性底涂、柔性耐水腻子、面砖胶粘剂、面砖勾缝材料符合《胶粉聚苯颗粒外墙外保温系统》JG158-2004的要求 6.2.7系统采用的附件，包括密封膏等应分别符合相应的产品W 7. 标准的要求。 本图集索引方式 当选用部分详图时： 当选用整页详图时： 皖2006J117详图编号 文详图页玖 皖2006J117 详图页次 编制说明 审核校对设计镜 图集号 页号 皖2006J117 4 施工做法说明 1外增外保温系统 1.1施工条件 1.1.1施工环境温度不低于5℃，严禁雨中施工，遇雨或雨季施工应有可靠的防雨措施，面层施工还应避免阳光直射和5级以上大岚天气 1.1.2外墙门、窗、消防梯、水落管、各种进户管线应安装完毕1.2 1.3 施工工艺流程 施工准备墙面找平→粘贴保温板（中问验收）→保护层施工→验收 施工要点 1.3.1施工准备 了解工程项目的设计要求，根据工程的实际情况编制施工方案，施工前对工人进行技术交底，明确工艺技术要求，质量、验收标准及安全指施。 1.3.2墙面找平 基层墙面应平整、坚实，清洁、不得有油污或空鼓现象。找平层施工前一天，基层墙面应洒水湿润，用1：3水泥砂浆找平，混凝土墙面找平前应加界面剂处理。找平后墙面用2m靠尺检查，平整度应<5mm。外墙上如有安设的落水管，应先挪开移至适当位置。垃圾箱、管道口和窗台板及其它埋设构件均应事先安设要当。并在转角处、阳台、窗台、檐口等处作垂直控制线，设通长水平控制线。1.3.3保温层施工 在保温层施工前一天，基层墙面应喷水湿润。保温隔热板的粘贴从墙面底部开始，用粘结砂浆满涂在保温板上粘贴上墙，并用皮锤均匀敲实，边粘贴边用2m靠尺检查平整度。可先从下面贴一行作为标准行。板与板之间要互相靠紧、错缝粘贴，墙角处板材之问要咬口错位，并结合图纸和施工方案、要求设置好变形缝。粘贴时必须保证粘结牢固。无空鼓，表面平整。保温隔热板可在现场用手锯切割成所需要的大小。 aa-aou 1.3.4保护层施工（涂料饰面） 在进行保护层施工前，应认真检查已粘结保温板的表面状况、变形缝嵌条及抗裂防渗砂浆与耐碱玻纤网格布的准备情况。在保温隔热板表面抹厚2-3mm的抗裂砂浆，随即数压耐碱玻纤网格布，将网格布压入砂浆中。网格布之间应互相搭接，搭接宽度为50-60mm，网格布应粘贴平顺，无皱折、脱层及漏贴等问题。接着用锚栓固定网格布，锚栓间距为梅花状@600。网格布搭接处每隔600mm用锚栓铺固。砂浆饱满度100%，待强度达到70%后，再用厚12mm的抗裂防渗砂浆抹平，切忌拍浆，网格布严禁外露，严禁干搭接。 1.3.5首层加强（涂料饰面） 应铺贴双层耐碱网格布，第一层铺贴加强网格布、加强网格布应搭接，然后铺贴第二层普通网格布，两层网格布之间抗裂砂浆应饱满。墙面阳角处设2m高的专用金属护角，护角应夹在两层网格布之间，其余楼层阳角处两侧网格布双向绕角互相搭接，各侧搭接宽度不小于200。1.3.6饰面层施工（涂料饰面） 在抗裂砂浆施工2h后刷弹性底涂，使其表面形成防水透汽层。待砂浆层基本干燥后刮柔性耐水腻子，一般刮两追、使其表面平整光洁。待腻子层干燥后进行刷涂或喷涂弹性涂料。 1.3.7保护层施工（面砖饰面） 保温属热板表面抹厚2-3mm抗裂砂浆，待强度达到70%后，用锚栓固定热镀锌电焊网，锚栓间距为梅花状@500，电焊网搭接宽度不大于40mm，搭接处每隔500mm用错栓锚固。电焊网铺贴完毕经检查合格后抹第二遍抗裂砂浆，厚度宜3-4mml，钢丝网不得外漏，抗裂砂浆面层必须平整，并在达到一定强度后酒水养护。施工做法说明 图集号 军核经校对设计镜页号 皖2JI7 5
