安徽省工程建设标准设计 外墙外保温系统构造图集（三）
KX-1无机发泡硬质保温隔热板保温系统
统一编号：DBJT11-141
图集号：皖2006J117

批准部门：安徽省建设厅
主编单位：合肥工业大学建筑设计研究院
协编单位：合肥中科大新材料有限公司、安徽华盛国际建筑设计工程咨询有限公司
实行日期：2006年8月15日
批准文号：建标【2006】252号

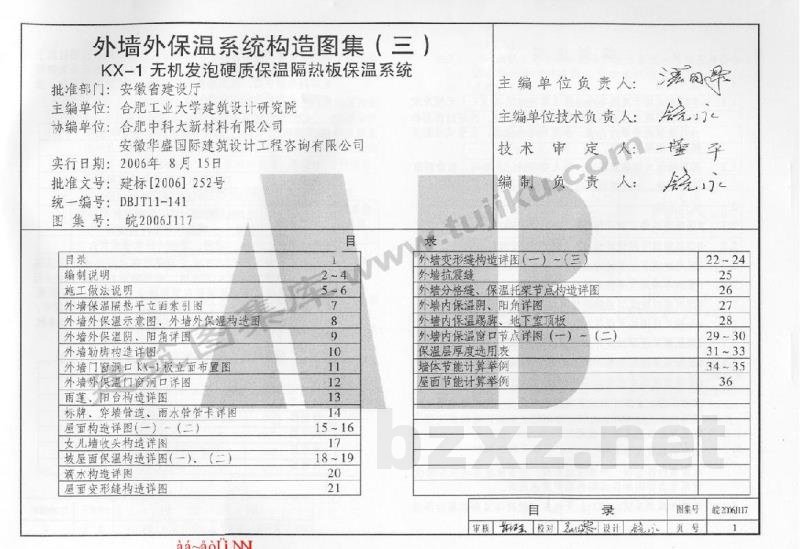

目录
1 编制说明
2 施工做法说明
3 图集内容及基本构造
4 施工做法说明

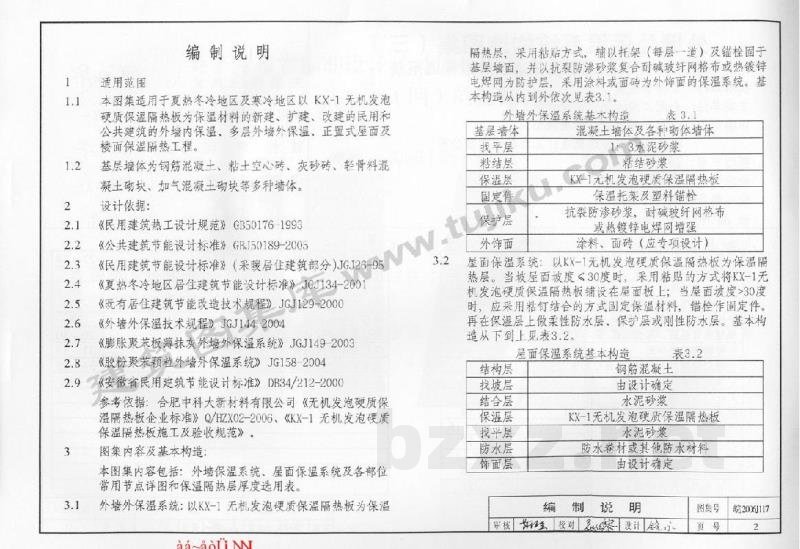

一、编制说明

1.1 适用范围
本图集适用于夏热冬冷地区及寒冷地区以KX-1无机发泡硬质保温隔热板为保温材料的新建、扩建、改建的民用和公共建筑的外墙内保温、多层外墙外保温、正置式屋面及楼面保温隔热工程。基层墙体为钢筋混凝土、粘土空心砖、灰砂砖、轻骨料混凝土砌块、加气混凝土砌块等多种墙体。

1.2 设计依据
《民用建筑热工设计规范》GB50176-1993
《公共建筑节能设计标准》GB50189-2005
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2002
《既有居住建筑节能改造技术规程》JGJ129-2000
《外墙外保温技术规程》JGJ144-2004
《膨胀聚苯板薄抹灰外墙外保温系统》JGJ149-2003
《胶粉聚苯颗粒外墙外保温系统》JG158-2004
《安徽省民用建筑节能设计标准》DB34/212-2000

参考依据：
合肥中科大新材料有限公司《无机发泡硬质保温隔热板企业标准》Q/HZX02-2006、《KX-1无机发泡硬质保温隔热板施工及验收规范》。

2. 图集内容及基本构造
本图集内容包括：外墙保温系统、屋面保温系统及各部位常用节点详图和保温隔热层厚度选用表。

2.1 外墙外保温系统
以KX-1无机发泡硬质保温隔热板为保温隔热层，采用粘贴方式，辅以托架（每层一道）及锚栓固于基层墙面，并以抗裂防渗砂浆复合耐碱玻纤网格布或热镀锌电焊网为防护层，采用涂料或面砖为外饰面的保温系统。

外墙外保温系统基本构造（从内到外）：
1. 基层着体：混凝土增体及各种砌体墙体
2. 找平层：水泥砂浆
3. 粘结层：粘结砂浆
4. 保温层：KX-1无机发泡硬质保温隔热板
5. 固定件：保温托架及塑料锚栓
6. 保护层：抗裂防渗砂浆，耐碱玻纤网格布或热镀锌电焊网增强
7. 外饰面：涂料、面砖（应专项设计）

2.2 屋面保温系统
以KX-1无机发泡硬质保温隔热板为保温隔热层。当坡屋面坡度≤30度时，采用粘贴的方式将KX-1无机发泡硬质保温隔热板铺设在屋面板上；当屋面坡度>30度时，应采用粘钉结合的方式固定保温材料，错钉作固定件。再在保温层上做柔性防水层、保护层或刚性防水层。

屋面保温系统基本构造（从下到上）：
1. 结构层：钢筋混凝土
2. 找坡层：由设计确定
3. 结合层：水泥砂浆
4. 保温层：KX-1无机发泡硬质保温隔热板
5. 找平层：水泥砂浆
6. 防水层：防水卷材或其他防水材料
7. 饰面层：由设计确定

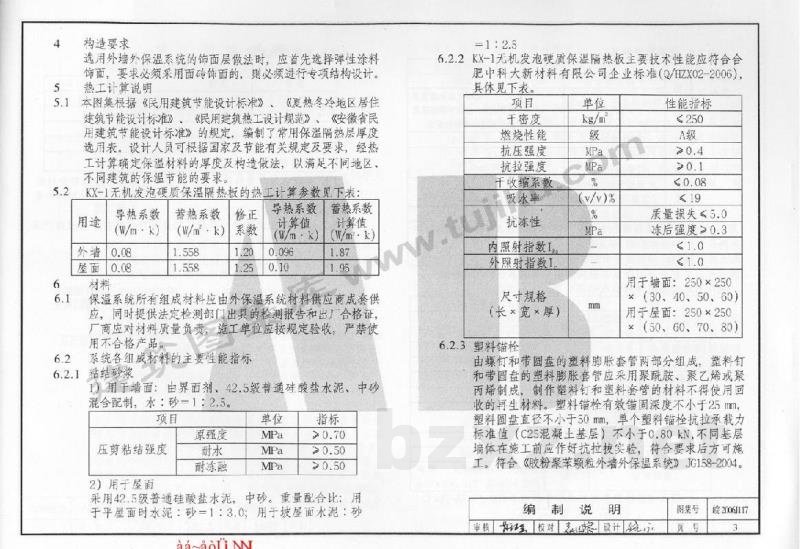

3. 热工计算
3.1 构造要求
选用外墙外保温系统的饰面层做法时，应首先选择弹性涂料饰面；要求必须采用面砖饰面的，则必须进行专项结构设计。

3.2 热工计算说明
本图集根据国家及安徽省相关节能设计标准，编制了常用保温隔热层厚度选用表。设计人员可根据热工计算确定保温材料的厚度及构造做法。KX-1无机发泡硬质保温隔热板的主要热工参数如下：
- 导热系数：0.08 W/(m·K)（用于墙面/屋面）
- 热阻：1.558 (m²·K)/W
- 修正系数：1.20 - 1.25

4. 材料性能要求

4.1 KX-1无机发泡硬质保温隔热板性能指标：
- 干密度：约0.096 kg/m³
- 燃烧性能：A级
- 抗压强度：≥0.1 MPa
- 吸水率：≤19%
- 蓄热系数：0.096
- 导热系数：0.08 W/(m·K)

4.2 粘结砂浆（用于墙面）：
由界面剂、42.5级普通硅酸盐水泥、中砂混合配制，水：砂=1:2.5。要求压剪粘结强度≥0.70 MPa。

4.3 塑料锚栓：
采用聚酰胺、聚乙烯或聚丙烯制成，有效锚固深度不小于25mm，塑料圆盘直径不小于50mm，单个抗拉承载力标准值（C25混凝土基层）不小于0.80kN。

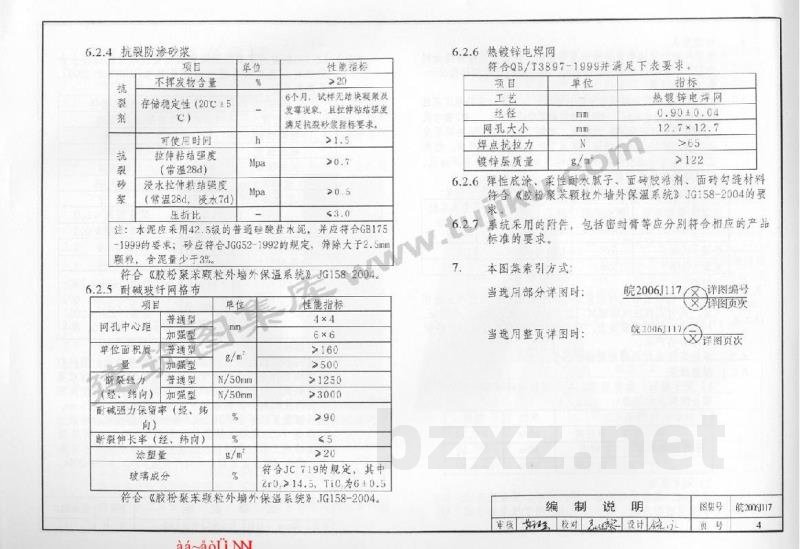

4.4 抗裂防渗砂浆：
不挥发物含量>20%，抗裂强度等应符合JGJ144相关要求。

4.5 耐碱玻纤网格布：
网孔中心距4x4或6x6，断裂强力应满足JC719规定，且具备良好的耐碱性能。

二、施工做法说明

1. 外墙外保温系统施工
1.1 施工条件
1.1.1 施工环境温度不低于5℃，严禁雨中施工。遇雨或雨季施工应有可靠的防雨措施，面层施工还应避免阳光直射和5级以上大风天气。
1.1.2 外墙门、窗、消防梯、水落管、各种进户管线应安装完毕。

1.2 施工工艺流程
施工准备 → 墙面找平 → 粘贴保温板（中间验收） → 保护层施工 → 验收

1.3 施工要点
1.3.1 施工应按设计要求进行
