西南18J516 室外装修图集（替代西南11J516）

西南18J516 室外装修

编制单位：昆明市建筑设计研究院股份有限公司
实施日期：2018年07月01日

目录
(一) 轻型雨篷
(二) 抹灰窗套（无外保温）
(三) 外保温窗套
(四) GRC线脚
(五) 龙骨形式及布置
(六) 墙上窗上排扇安装
(七) 窗式空调器安装
(八) 空调器室外机安装
(九) 预制混凝土遮阳板
(十) 轻型遮阳板
(十一) 遮阳篷
(十二) 铝合金格栅遮阳
(十三) 百叶窗安装构造
(十四) 内外饰面连接构造
(十五) 面砖粘贴
(十六) 琉璃板挂
(十七) 保温板施工节点（涂料）
(十八) 保温浆料窗口节点（涂料）
(十九) 保温板凸窗节点（涂料）
(二十) 保温板墙转角构造（涂料）
(二十一) 保温浆料墙转角构造
(二十二) 保温装饰复合板窗口节点
(二十三) 保温装饰复合板凸窗节点
(二十四) 保温装饰复合板转角构造
(二十五) 勒脚、女儿墙保温、变形缝
(二十六) 花岗岩、石材干挂
(二十七) 干挂石材幕墙（外保温）
(二十八) 陶瓷板干挂
(二十九) 铝板幕墙节点大样
(三十) 铝塑板外墙（有保温）
(三十一) 钛锌板外墙
(三十二) 瓦楞钢板外墙
(三十三) 披叠板墙面（有龙骨）
(三十四) 披叠板墙面（无龙骨）
(三十五) 陶土板墙面（KI系列）
(三十六) 陶土板墙面（K3系列）
(三十七) 陶土板墙面（K12系列）
(三十八) 木挂板外墙
(三十九) U型玻璃外墙使用说明
(四十) U型玻璃竖向安装外墙
(四十一) U型玻璃横向安装外墙
(四十二) 小规格玻璃幕墙说明
(四十三) 小规格玻璃幕墙节点大样
(四十四) 点支式小规格玻璃幕墙节点大样
(四十五) 小规格玻璃幕墙防雷接地节点大样
(四十六) 外墙装修说明

编制说明

1. 适用范围
1.1 本图集适用于西南地区抗震设防烈度8度及8度以下的民用建筑与辅助建筑。8度以上设防地区建筑或有特殊要求的建筑应按国家有关规范执行。
1.2 本图集适用于以200非粘土砖为主墙体的建筑。当采用其他墙体时，应按工程设计。

2. 编制依据
2.1 本图集根据现有国家规范和行业的技术规定，对原有西南11J516“室外装修”进行修编，并增加了部分新内容。
2.2 采用的规范和标准：
- 《建筑设计防火规范》
- 《金属与石材幕墙工程技术规范》
- 《建筑玻璃应用技术规程》
- 《民用建筑设计通则》
- 《玻璃幕墙工程技术规范》
- 《建筑装饰装修工程质量验收规范》
- 《建筑工程施工质量验收统一标准》
- 《人造板材幕墙工程技术规范》
- 《建筑瓷质薄板挂贴技术规程》
- 《外墙外保温工程技术规程》
- 《建筑外墙防水工程技术规程》
- 《严寒和寒冷地区居住建筑节能设计标准》

3. 施工方法、质量验收标准、原材料指标等均按国家现行有关政策、规范、规定执行。
4. 图集中凡涉及结构问题，应由从事工程设计人员根据具体情况进行核算后使用，以确保安全。凡涉及结构构件中（如梁、板、柱等）为安装配件需要预留件的部位，应在具体工程结构设计图中相应部位表示。
5. 屋面玻璃或雨篷玻璃必须使用夹层玻璃或中空玻璃，其胶片厚度不小于0.76mm。夹层玻璃除应符合《建筑用安全玻璃 第2部分：钢化玻璃》GB15763.2-2005及《建筑用安全玻璃 第3部分：夹层玻璃》GB15763.3-2009的规定外，还应符合GB50352-2005等相关要求。
6. 点支承的玻璃应选用钢化夹层玻璃，其他做法可选用半钢化夹层玻璃。玻璃厚度由工程设计确定，现浇玻璃进行磨边倒角处理。
7. 焊接角钢、爆条焊缝应为满焊。施工板材表面要求光洁，棱角整齐，镀锌件须涂两道防锈漆。配件中钢筋为1级钢，板材为3号钢。所用材料质量应符合国家颁布的相应建材产品质量标准。砂浆应使用中细砂，如用特细砂或中砂应降低砂的配合比。
8. 图中所有尺寸除注明者外，均以毫米为单位，标高以米为单位。

索引方式：
详图编号 | 详图所在页次

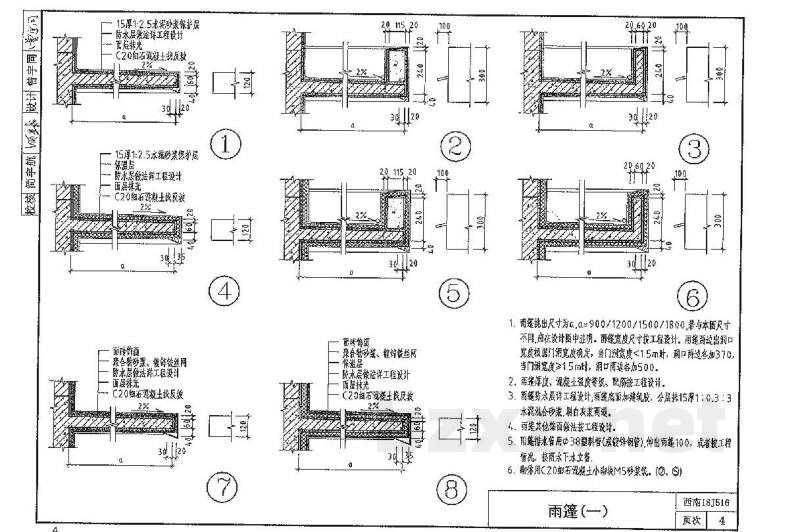

雨篷构造说明：
1. 雨篷尺寸（600/900/1200/1500/1800）应按设计图纸要求为准。雨篷宽度按工程设计确定，门洞宽度≤1.5m时，洞口两侧各加370mm；门洞宽度≥1.5m时，洞口两侧各加500mm。雨篷深度、混凝土强度等配合工程设计。
2. 雨篷防水层详见工程设计。雨篷面层加建筑胶，分层铺设15mm厚1:0.3:3水泥砂浆，并涂刷两道防水涂料。防水做法详见工程设计。
3. 雨篷排水管用Φ38塑料管（或不锈钢管），出水口直径50，接入下水立管或工程情况。
4. 雨篷主体用C20细石混凝土，找平层用M5砂浆。

钢结构雨篷构造说明：
1. 钢结构雨篷的长度及高度按工程计算。
2. 雨篷主受力构件、挑檐深度及配筋、锚固及圆钢螺栓的规格尺寸由工程设计计算确定。
3. 干挂石材的品种及颜色由工程设计确定。
4. 所有铁件应涂两道防锈漆，低碳钢件须按工程设计要求处理。
5. 化学锚栓的规格及长度按设计计算结果确定。
