闽2004J04-A 福建省村镇住宅A型通用图

福建省村镇住宅A型通用图（合订本）
统一编号：DBJT13-69
图集号：闽2004J04-A
实行日期：2004年10月1日
批准文号：国建科（2004）38号

【技术经济指标】
本图集适用于福建省范围内村镇住宅设计。住宅类型分为A型（单层/两层/三层）、B型（两层）、C型（三层）三种。本图集重点介绍A型住宅的通用设计方案。

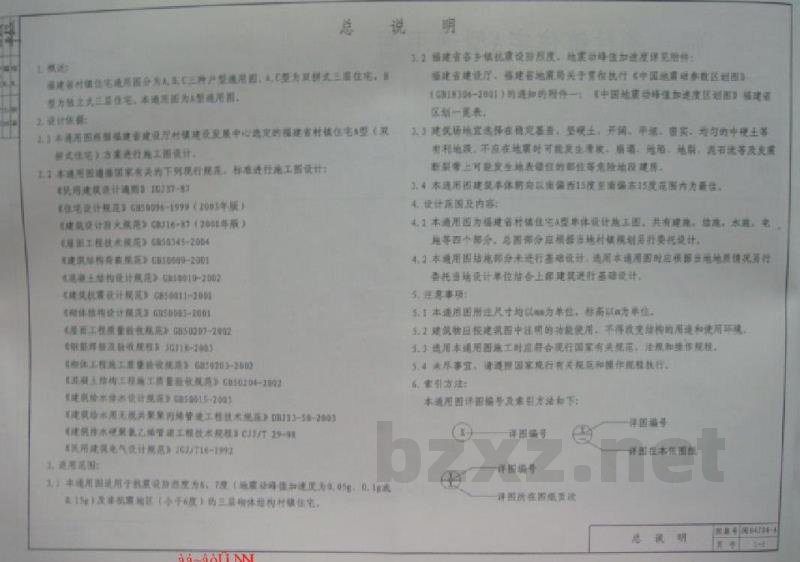

【总说明】
1. 设计依据：
本设计严格执行国家及福建省现行建筑设计规范、工程建设标准，包括但不限于：
- 《建筑设计规范》GB50010-2004
- 《建筑结构荷载规范》GB50007-2003
- 《建筑给水排水设计规范》GB50014-2002
- 《建筑电气设计规范》GB50046-2002
- 《建筑抗震设计规范》GB50011-2010
- 以及福建省地方性标准及相关行业技术规程。

2. 设计原则：
设计方案需符合福建省村镇建设发展规划。建筑布局应结合当地自然条件、地形地貌进行优化，确保开间、进深、层高、户型等指标符合当地居住习惯及防震、防潮等功能需求。设计应充分考虑当地气象特征，如降雨量、风力等级等，确保建筑安全、美观、经济、适用。

3. 设计内容：

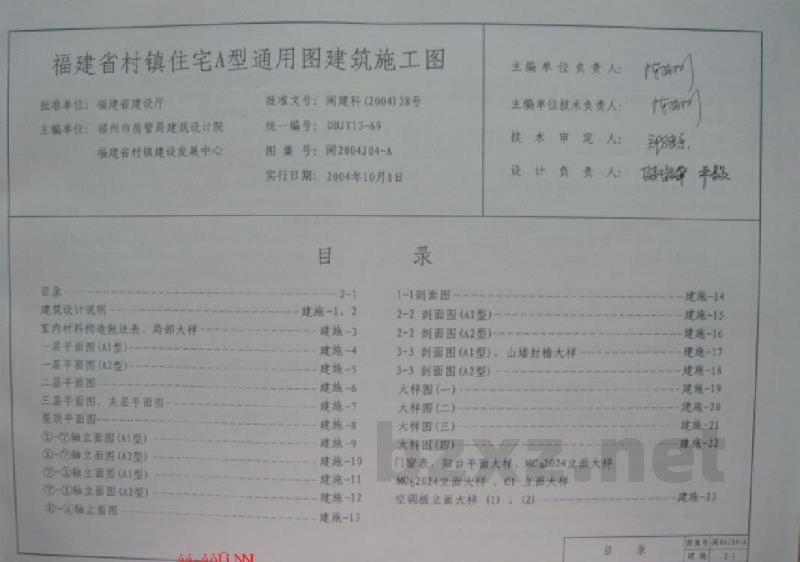

本图集包括：总说明、建筑设计说明、平面图（包括建筑平面、房间平面、夹层平面等）、立面图（包括各轴向立面图）、剖面图、大样图（含门窗表、阳台大样、空调位大样等）、结构施工图、给排水施工图、电气施工图等。

【建筑设计说明】
1. 设计数据：
设计依据国家及福建省现行建筑设计规范、福建省村镇建设发展中心确定的方案。

2. 建筑形式：
本工程采用村镇住宅通用形式，包含A1型（单层）、A2型（两层）、A3型（三层）等。设计考虑了功能分区、入口位置、卫生间位置、厨房位置等细节。

3. 施工规范：
建筑施工应严格执行国家及地方现行建筑工程施工及验收规范。所有施工工艺应符合建筑材料性能及行业标准。

4. 测量与标高：
室内地面标高与设计图纸一致。测量单位为米（m），平面图以毫米（mm）为单位。除特殊注明外，所有标高均以地面为基准。

5. 材料与构造要求：
(1) 防水工程：
屋面防水等级应达到相应标准。屋面排水系统应设置天沟、落水口等，确保排水顺畅。天沟坡度不应小于1%（或按设计要求），落水口设置应合理。屋面找平层应平整，防水层应涂刷均匀，并按规范进行细部构造处理。

(2) 屋面构造：
屋面构造应根据不同屋面类型进行设计，包括找平层、防水层、保温层及面层。例如：
- 屋面基层：C20混凝土
- 防水层：采用符合规范要求的防水卷材或涂料
- 保温层：根据当地气候条件选用合适的保温材料
- 面层：彩色水泥瓦或其它符合要求的屋面材料

(3) 瓦材施工：
采用彩色水泥瓦（或玻纤面瓦）时，应根据瓦材的重量和特点进行铺设。瓦片应使用专用钉或胶粘剂固定，确保连接稳固。在沿海或大风地区，应加强瓦片的抗风固定，确保建筑安全。瓦片安装应排列整齐，缝隙严密，符合厂家施工规范要求。

6. 其他：
各单位设计单位在实际设计中，应根据现场实际情况，结合现行国家和地方标准、规范进行深化设计。图纸中的尺寸、构造、材料规格等信息，若与现场实际情况不符，应以现行规范和现场勘察结果为准。
