苏D9702 无增塑阻燃型PVC配线管安装

江苏省电气装置通用图集：无增塑阻燃型PVC配线管安装图集 (苏D9702)

批准部门：江苏省建设委员会
主编单位：江阴市建筑设计研究院
发行单位：江苏省工程建设标准设计站
实行日期：1998年1月1日
批准文号：苏建科（1997）521号

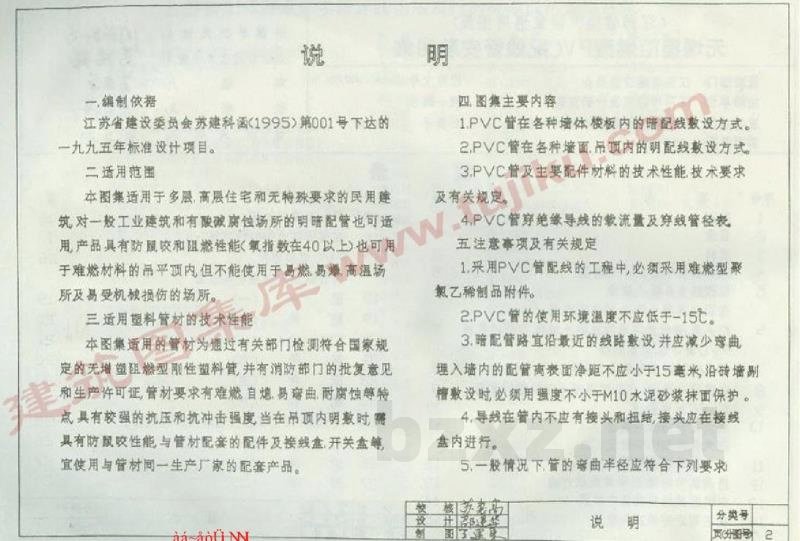

一、编制依据
本图集是根据江苏省建设委员会苏建科（1995）第001号下达的一九九五年标准设计项目编制而成。

二、适用范围
本图集适用于多层、高层住宅和有特殊要求的民用建筑。其适用的PVC管材具有难燃、自熄、易弯曲、耐腐蚀等特点，具有较强的抗压和抗冲击强度。产品具有防鼠咬和阻燃性能（氧指数在40以上），也可用于难燃材料的吊顶内，但不能使用于易燃易爆、高温及易受机械损伤的场所。

三、适用塑料管材的技术性能
本图集适用的管材为通过有关部门检验符合国家规定的无增塑阻燃型刚性塑料管，并取得消防部门批复意见和生产许可证。管材需具有难燃自熄、易弯曲、耐腐蚀等特点。当在吊顶内明敷时需具有防鼠咬性能，且与管材配套的配件及接线盒、开关盒等宜使用与管材由同一厂家配套的产品。

四、图集主要内容
1. PVC管在各种墙体、楼板内的暗配线敷设方式。
2. PVC管在各种墙面、吊顶内的明配线敷设方式。
3. PVC管及主要配件材料的技术性能、技术要求及有关规定。
4. PVC管穿绝缘导线的流量及管径选择表。

五、注意事项及有关规定
1. 采用PVC管配线的工程中，必须采用难燃型聚氯乙烯制品及附件。
2. PVC管的使用环境温度不应低于-15℃。
3. 暗配线宜沿最近的线槽敷设，并应减少弯曲。墙内配管表面净距不应小于15mm；沿砖墙剔槽敷设时，必须使用强度不小于M10的水泥砂浆进行抹面保护。
4. 导线在管内不应有接头和扭结，接头应在接线盒内进行。
5. 一般情况下，管的弯曲半径应符合下列要求：

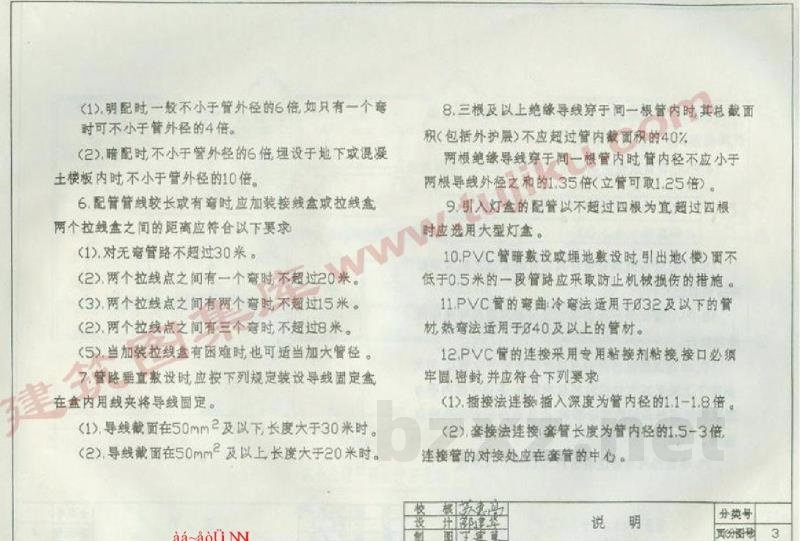

(1) 明敷时一般不小于管外径的6倍；如只有一个弯头，可不小于管外径的4倍。
(2) 暗敷时不小于管外径的6倍；埋设于地下或混凝土楼板内时不小于管外径的10倍。
6. 配管管线较长时应加装接线盒或拉线点。
7. 当管内布线较多时，应注意以下要求：
(1) 对无分支管路，长度不超过30米时，两个拉线点之间可以不设套管。
(2) 两个拉线点之间有一个套管时不应超过20米；低于5米的一段管路应采取防止机械损伤的措施。
(3) 两个拉线点之间有两个套管时不应超过15米。
(4) 两个拉线点之间有三个套管时不应超过8米。
(5) 当加装拉线盒有困难时，也可适当加大管径。
8. 导线垂直敷设时，应按下列规定设置导线固定盒，并在盒内用线夹将导线固定：
(1) 导线截面在50mm²及以下且长度大于30米时。
(2) 导线截面在50mm²及以上且长度大于20米时。
9. PVC管的弯曲方法：直径0.32及以下的管材适用热弯法；直径0.40及以上的管材适用冷弯法。
10. PVC管的连接：采用专用粘接剂进行粘接，接口必须牢固密封，并符合下列要求：
(1) 插接法：插入深度为管内径的1.1-1.8倍。
(2) 套接法：套管长度为管内径的1.5-3倍，连接管的对按处应在套管的中心。

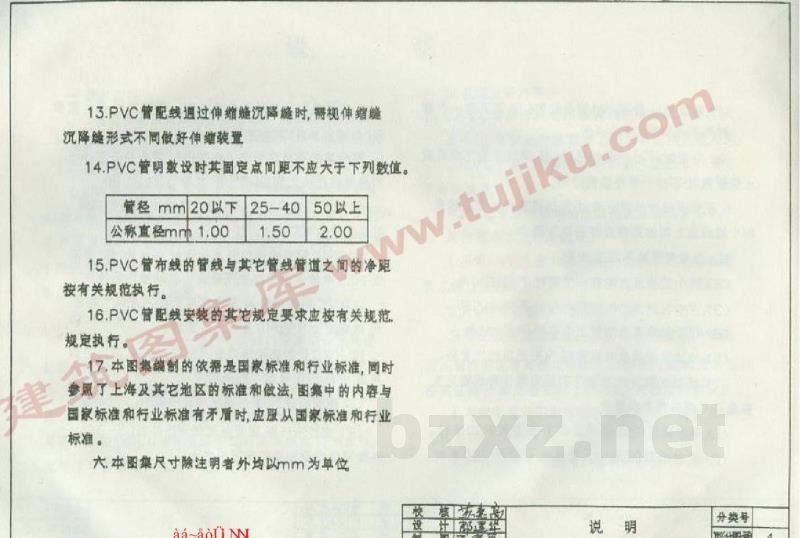

11. PVC管通过伸缩缝或沉降缝时，应根据缝隙形式做好伸缩装置。
12. PVC管明敷时，其固定点间距不应大于下列数值：
- 管径 ≤ 20mm：间距 1.5m
- 管径 25-40mm：间距 1.0m
- 管径 50mm以上：间距 2.0m
13. PVC管布线与其它管线、管道之间的净距应按有关规范执行。
14. 本图集编制依据国家标准和行业标准，若与国家标准和行业标准有冲突时，应服从国家标准和行业标准。
15. 本图集尺寸除特别注明外，均以mm为单位。
