批准部门
主编单位
实行日期
总目录
总说明
建筑幕墙
中华人民共和国建设部
中国建筑标准设计研究所
中国建筑金属结构协会
二00三年二月十五日
点支式玻璃幕墙
拉索点支式玻璃幕墙
拉杆点支式玻璃幕墙
自平衡索桁架点支式玻璃幕墙
桁架点支式玻璃幕墙
立柱点支式玻璃幕墙
批准文号
统--编号
图集号
建质【2003]17号
GJBT-600
03J103-2～7
全玻璃幕墙
主编单位负责人王艳杜稻
主编单位技术负责人卡黄析
技 术审 定人郑金
设计 负贵人曾歌奇童折
吊挂玻璃幕墙Www.bzxZ.net
吊挂点支式玻璃幕墙
座地玻璃幕墙
座地点支式玻璃幕墙
铝合金单板(框架)幕墙
铝塑复合板(框架)幕墙
蜂窝结构(框架）、单元幕墙
石材(框架)幕墙

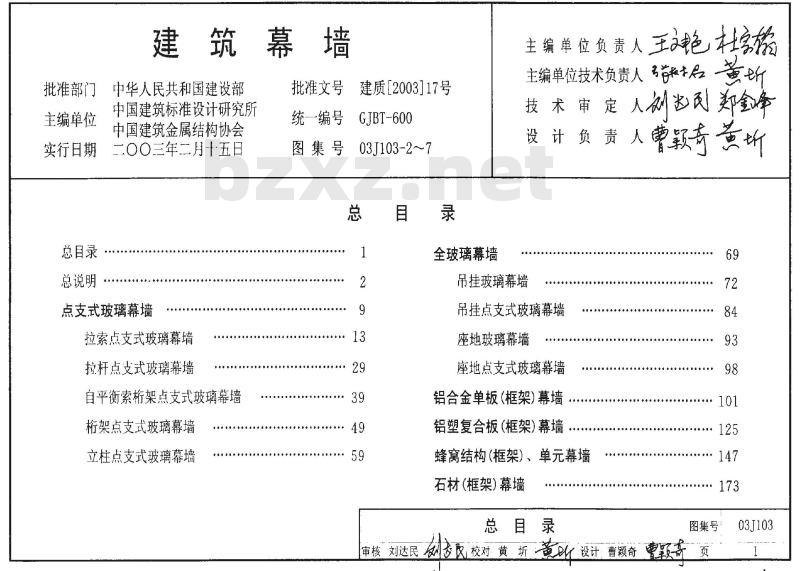

总目录
审核刘达民
刻校对黄折黄以设计曹颖奇车
：173
图集号
03J103
1编制依据
建设部建设（1999)202号文，关于印发《一九九九年国家建筑标准设计编制工作计划》通知中第4项“建筑幕墙”。
2适用范围
适用于新建、扩建、改建的工业与民用建筑。3编制目的
供建筑设计单位选型用。
4内容
点支式玻璃幕墙、全玻璃幕墙、铝合金单板、铝塑复合板、蜂窝结构、单元、石材等(框架)幕墙。5设计依据
JG3035-1996
JGJ 102-96
JGJ 133-2001
建筑幕墙
玻璃幕墙工程技术规范
金属与石材幕墙工程技术规范
CECS127：2001
点支式玻璃幕墙工程技术规程
6设计规定

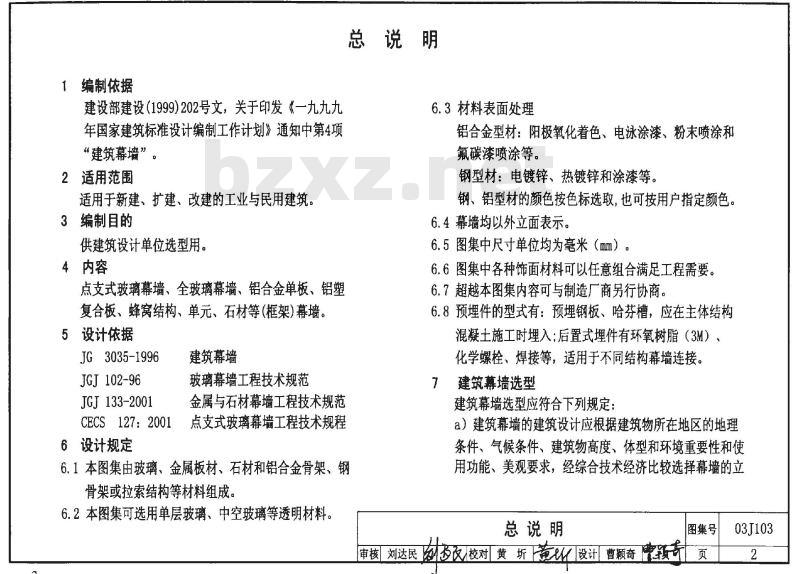

总说明
6.3材料表面处理
铝合金型材：阳极氧化着色、电泳涂漆、粉末喷涂租氟碳漆喷涂等。
钢型材：电镀锌、热镀锌和涂漆等。钢、铝型材的颜色按色标选取，也可按用户指定颜色。6.4幕墙均以外立面表示。
6.5图集中尺寸单位均为毫米（mm）。6.6图集中各种饰面材料可以任意组合满足工程需要！6.7超越本图集内容可与制造厂商另行协商。6.8预理件的型式有：预理钢板、哈芬槽，应在主体结构混凝土施工时理入：后置式理件有环氧树脂（3M）、化学螺栓、焊接等，适用于不同结构幕墙连接，7建筑幕墙选型
建筑幕墙选型应符合下列规定：a）建筑幕墙的建筑设计应根据建筑物所在地区的地理条件、气候条件、建筑物高度、体型和环境重要性和使6.1本图集由玻璃、金属板材、石材和铝合金骨架、钢骨架或拉索结构等材料组成。
6.2本图集可选用单层玻璃、中空玻璃等透明材料，用功能、美观要求，经综合技术经济比较选择幕墙的立总说明
图集号
审核刘达民多区校 黄折上黄设计曹颖奇蜜预页03J103
面形式、结构形式和材料，

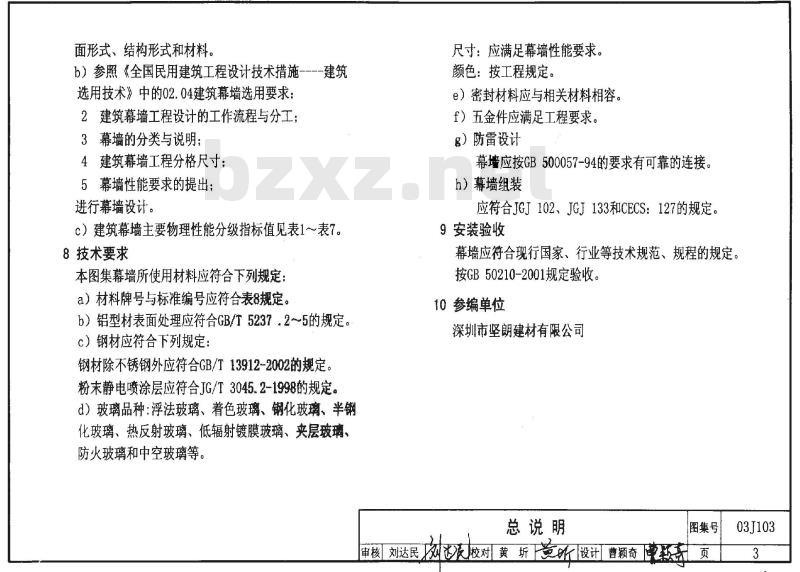

b）参照《全国民用建筑工程设计技术措施----建筑选用技术》中的02.04建筑幕墙选用要求：2建筑幕墙工程设计的工作流程与分工：3幕墙的分类与说明！
4建筑幕墙工程分格尺寸：
5幕墙性能要求的提出：
进行幕墙设计。
c）建筑幕墙主要物理性能分级指标值见表1～表7。8技术要求
本图集幕墙所使用材料应符合下列规定：a）材料牌号与标准编号应符合表8规定b）铝型材表面处理应符合GB/T5237，2～5的规定。）钢材应符合下列规定：
钢材除不锈钢外应符合GB/T13912-2002的规定。粉末静电喷涂层应符合JG/T3045.2-1998的规定，d）玻璃品种：浮法玻璃、着色玻璃、钢化玻璃、半钢化玻璃、热反射玻璃、低辐射镀膜玻璃、夹层玻，防火玻璃和中空玻璃等。
尺寸：应满足幕墙性能要求。
颜色：按工程规定。
e）密封材料应与相关材料相容。f）五金件应满足工程要求。
g）防雷设计
幕墙应按GB500057-94的要求有可靠的连接。h）幕墙组装
应符合JGJ102、JGJ133和CECS：127的规定。9安装验收
幕墙应符合现行国家、行业等技术规范、规程的规定。按GB50210-2001规定验收。
10参编单位
深圳市坚朗建材有限公司
总说明
图集号
审核刘达民校对 黄圻设计曹颖奇题车页
03J103
分级指标
固定部位
P≥2500
可开启部位
固定部位
可开启部位
P≥500

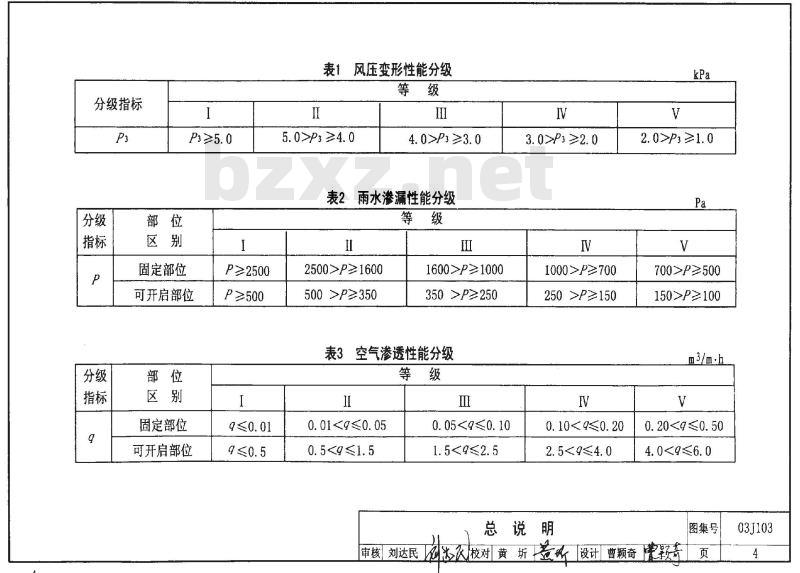

表1风压变形性能分级
5. 0>P3 ≥4. 0
4. 0>P3 ≥3. 0
表2雨水渗漏性能分级
2500>P≥1600
500>P≥350
1600>P≥1000
350 >P≥250
表3空气渗透性能分级
0.01<9≤0.05
0.5<9≤1.5
0.05<9≤0.10
1.5<9≤2.5
3. 0>P3 ≥2. 0
1000>P≥700
250 >P≥150
0.10<≤0.20
2.5<9≤4.0
总说明
2. 0>P3 ≥1. 0
700>P≥500
150>P≥100
0.204.0<9≤6.0
图集号
审核刘达民区夜校对黄折金设计曹颖奇聚奇页
03J103
分级指标
分级指标
分级指标
分级指标
Rw≥40
F≥280

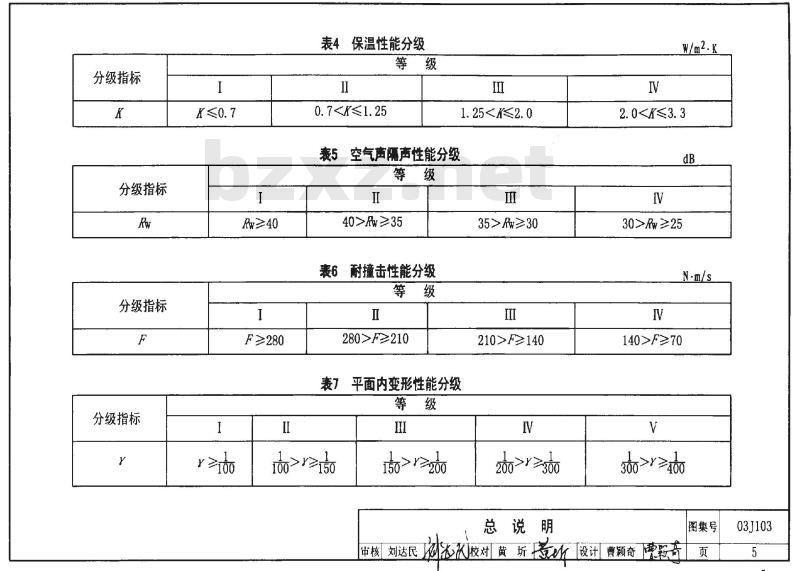

表4保温性能分级
0.7轰5空气声隔声性能分级
40>R≥35
表6耐撞击性能分级
280>F≥210
35>R≥30
210>F≥140
表7平面内变形性能分级
T0o> ≥1to
1tbo>v bo
20g>v>0
总说明　
2.030>Rw≥25
N·m/s
140>F≥70
30>1>00
图集号
审核刘达民K校 黄折设计曹颖奇彩奇03J103
铝合金
表8常用材料品种、牌号、标准和标准名称牌号或名称
6061 T4、T6
6063 T5、T6
6063A T5、T6
1050, 1060, 1100
3003, 3004,3104
铝合金5005,5050,5052
标准号
GB/T 5237. 1~~, 5-2000
铝合金建筑型材
YS/T429.1-2000铝幕墙板
铝幕板氟碳
YS/T 429.2-2000
喷漆铝单板
5042,5082,5182YS/T431-2000铝及铝合金彩色涂层板、带材
8A06,8011
铝塑板
花岗石板材
YS/T432-2000铝塑复合板用铝带材GB/T 17748-1999
铝塑复合板
GB/T 18601-2001
天然花岗石建筑板材
牌号或名称
浮法玻璃
着色玻璃
钢化玻璃
钢化玻璃半钢化玻璃
低辐射镀膜玻璃
热反射玻璃
夹层玻璃
建筑用安全防火玻璃
中空玻璃
岩棉、矿渣棉
玻璃棉
模塑聚苯乙烯泡沫塑料
挤塑聚苯乙烯泡沫塑料
总说明
标准号
GB 11614-1999
GB/T 18701-2002
GB/T 9963-1998
GB 17841-1999
GB/T 18915, 2-2002
JC693-1998
GB 9962-1999
GB 15763. 1-2001
GB/T11944-2002
GB/T 11835-1999
GB/T 13350-2000
GB/T 10801. 1-2002
GB/T 10801. 2-2002
图集号
审核刘达民区校对黄折以设计曹颖奇醴聚车页
03J103
表8（续）
牌号或名称
耐候钢
20mnsi
20mnNbb
GB/T 9797-1988
热轧普通等边角钢
GB/T 9798-1988
热轧普通不等边角钢
GB/T 4171-2000
高耐候结构钢
GB/T 4172-2000
焊接结构耐候钢
GB 1499-1998
钢筋混凝土用热轧带肋钢筋
GB/T 9944-2002
不锈钢丝绳
表8（续）
牌号或名称
标准号
GB/T 912-1989
OCr18Ni9
OCr17Ni12mo2
1Cr18Ni9Ti
总说明　
热轧薄钢板及钢带
GB/T3274-1988
热轧厚钢板及钢带
GB/T 3280-1992
不锈钢冷轧钢板
GB/T 4237-1992
不锈钢热轧钢板
GB/T 1220-1992
不锈钢棒
GB/T 14975-1994
结构用不锈钢无缝钢管
图集号
审核刘达民内还校对黄折设计曹颖奇奇页
03J103
牌号或名称
表8（续）
标准号
GB 16776-1997
结构胶
耐候胶
密封材料
不锈钢材
支承装置
建筑用硅酮结构密封胶
JGJ102-96第3.4、3.5节
GB/T14683-1993
硅酮建筑密封膏
JC483-92
聚硫建筑密封膏
JC 830.2-1998
干挂不锈钢配件
JG 138-2001
点支式玻璃幕墙支承装置
表8（续）
牌号或名称
支承装置
C型或B型
总说明
JG 139-2001
吊挂式玻璃幕墙支承装置
GB/T 5574-1994
工业用橡胶板
GB/T 10712-1989
建筑橡胶密封条
GB 14907-2002
钢结构防火涂料
图集号
审核 刘达民校对黄折设计曹颖奇博致东
03J103
批准部门
主编单位
实行日期
点支式玻璃幕墙
中华人民共和国建设部
中国建筑标准设计研究所
深圳三鑫特种玻璃技术股份有限公司二〇〇三年二月十五日
拉索点支式玻璃幕墙
拉索点支式玻璃幕墙索引图
上封顶节点图
下封底节点图
层间梁节点图
房间间隔节点图
批准文号
统—-编号
图集号
建质[2003]17号
GJBT-600
03J103-2
主编单位负责人王艳韩至元
主编单位技术负责人桂克
技术审定人刻出王德勤
设计负责人奇谢国生
侧封边、伸缩缝节点图
转角部位节点图
防雷、玻璃门节点图
连接件装配图
常用爪件形式表
拉索、拉杆装配图
拉杆点支式玻璃幕墙
拉杆点支式玻璃幕墙索引图
审核花定兴校对刘长龙玩设计李长青长12
图集号
03J103-2
上封顶节点图
下封底节点图
++++++o to+++++o++++++o++eoeo.o.o.
层间梁节点图
侧封边、伸缩缝节点图
转角部位节点图
自平衡索桁架点支式玻璃幕墙
自平衡索桁架点支式玻璃幕墙索引图上封顶节点图
下封底节点图
层间梁节点图
侧封边、伸缩缝节点图
转角部位节点图
桁架点支式玻璃幕墙
桁架点支式玻璃幕墙索引图
上封顶节点图
下封底节点图
层间梁节点图
侧封边、伸缩缝节点图
转角部位节点图
++++++o+++++*0++++++++t0*
立柱点支式玻璃幕墙
立柱点支式玻璃幕墙索引图
上封顶节点图
下封底节点图
层间梁节点图
侧封边、伸缩缝节点图
转角部位节点图
审核花定兴校对刘长龙M设计李长青不有图集号
03J103-2
1本图集为点支式玻璃幕墙。
图集中提供了一般通用的点支式玻璃幕墙及其结构布置、节点构造图。
设计幕墙时，须由幕墙专业公司经计算确定相关参数并绘制施工详图。
2　本产品特点
2.1依据支承结构形式点支式玻璃幕墙分为拉索点支式玻璃幕墙：
拉杆点支式玻璃幕墙
自平衡索桁架点支式玻璃幕墙：桁架点支式玻璃幕墙：
立柱点支式玻璃幕墙。
2.2本图集产品可装配的玻璃品种、厚度：明
钢化玻璃8、10、12、15、19
夹层玻璃6+0.76+6、8+1.14+8...．..等中空玻璃8+A+8、8+A+10.....等在18页表1中提供了部分玻璃规格供用户选用。2.3本产品可组装阴角、阳角和任意角、圆弧面，还可根据工程需要进行设计
各种点支式玻璃幕墙特点，适用范围和性能实测值见4页表1。
4幕增物理性能与产品规格、附件质量、制作、安装和厂家的技术、生产，质量、管理水平有密切关系。用户宜根据不同地区，不同环境、不同建筑物和不同厂家的实情况对比后选用。
图集号
审核花定兴校对刘长龙设计李长青李页03J103-2
区分项目
拉索点支式玻璃幕墙
轻盈、纤细、强度高，能
实现较大跨度。
拉索间距b=1200~~3500
层高　h=3000～12000
拉索矢高 f= h /(10～15)
试件尺寸（宽×高）
4200×11400
玻璃最大分格尺寸
（宽×高）为2100×2850
玻璃12钢化玻璃+1.52
PVB+10钢化玻璃
风压变形性能，
变形检测值P=±1.5kPa
安全检测值P3=±3.0kPa
空气渗透性能
固定部位
9< 0.01m3/m. H
雨水渗漏性能
固定部位
=1600Pa
表1幕墙特点、适用范围、幕墙性能实测表拉杆点支式玻璃幕墙
白平衡索桁架点支式玻璃幕墙
轻巧、光亮，有极好的视觉受拉、受压杆件合理分配内效果，满足建筑高档装饰艺力，有利于主体结构的承载。术要求。
拉杆间距b=1200~~3000
层高　h=3000～9000
外形新颖，有较好的观赏性。
自平衡间距，b=1200～3500
h≤15000
拉杆矢高f=h/（10~15）自平衡索桁架矢高f=h/（5～9）试件尺寸（宽×高）
3905X5044
玻璃最大分格尺寸
（宽×高）为1952×1681
玻璃15弯钢化玻璃
风压变形性能
变形检测值P=±1.6kPa
安全检测值P3=±3.3kPa
空气渗透性能
固定部位9<0.01m3/m.h
雨水渗漏性能
固定部位
p=1000Pa
注：因部分拉索对主体结构传递较大的拉力，相应主体结构必须具有足够的强度和刚度。12
试件尺寸 (宽×高）
4597X8992
玻璃最大分格尺寸
（宽×高）为1537×3000
玻璃12钢化玻璃+1.52
PVB+10钢化玻璃
风压变形性能
变形检测值P=士1.0kPa
安全检测值P3=±2.80kPa
空气渗透性能
固定部位
9<0.01m3/m. h
雨水渗漏性能
固定部位
p =1600Pa
审核花定兴
桁架点支式玻璃幕墙
具备较大的刚度、强度
是大空间点支式幕墙中
主要构件：在大跨度幕墙
中综合性能优越。
桁架间距　b=3000～15000
h=6000～40000
桁架矢高f=h /(10～20)
试件尺寸（宽×高）
4800X4200
玻璃最大分格尺寸
（宽×高）为2350×1750
玻璃12钢化玻璃
风压变形性能
变形检测值P=±1.5kPa
安全检测值P3=士3.0kPa
空气渗透性能
固定部位
9<0.01m3/m.h
雨水渗漏性能
固定部位
P=1000Pa
立柱点支式玻璃幕墙
对周边结构要求不高，
可选圆形、方形或异型
断面的立柱，整体效果
简洁明快。
立柱间距h=1200～3500
h≤8000
试件尺寸（宽×高）
6000×3200
玻璃最大分格尺寸
（宽×高）为2252×1600
玻璃12钢化玻璃+1.52
PVB+12钢化玻璃
风压变形性能
变形检测值P=土2.2kPa
安全检测值P3=土4.4kPa
空气渗透性能
固定部位9<0.01m2/m.h
雨水渗漏性能
固定部位
p=1600Pa
图集号03J103-2
校对刘长龙设计李长青列
