粤08J133 蒸压加气混凝土砌块薄浆干砌自保温墙体构造

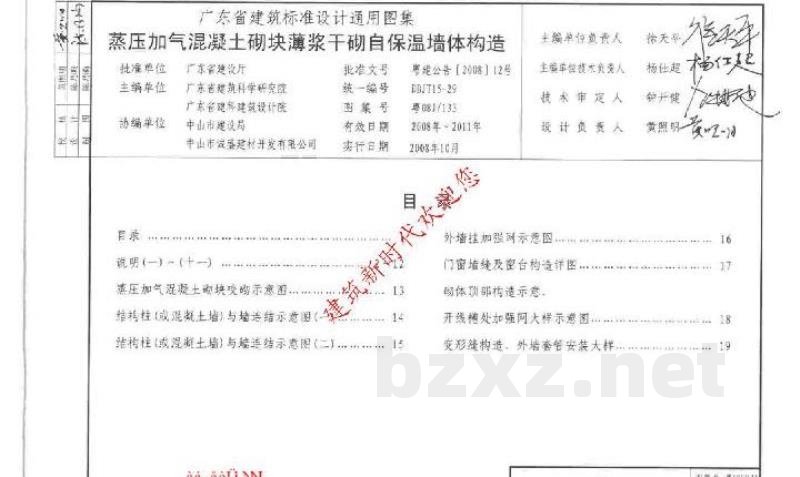

广东省建筑标准设计通用图集
蒸压加气混凝土砌块薄浆干砌自保温墙体构造
粤08J/133

批准单位：广东省建设厅
主编单位：广东省建筑科学研究院
协编单位：广东备建科建筑设计院、中山市建设局
批准文号：粤建【2008】12号
统一编号：EBJT15-29
有效期：2008年10月 - 2018年10月

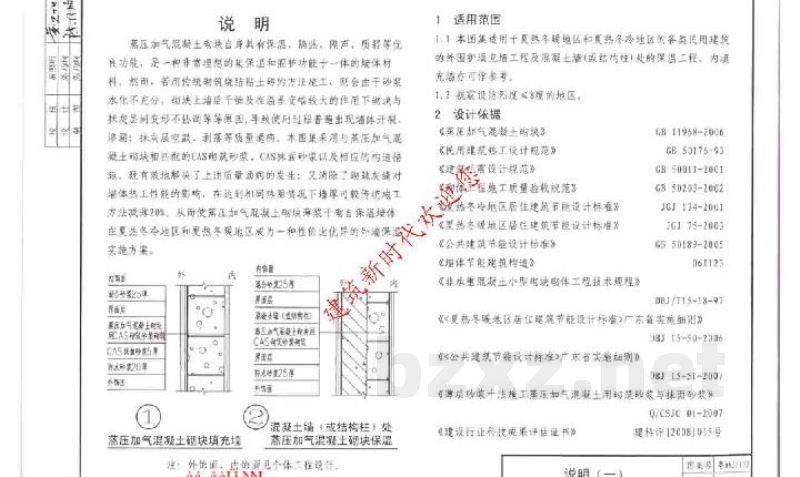

一、说明

蒸压加气混凝土具有保温、隔声、质轻等优良功能，是一种理想的兼具保温和围护功能的建筑材料。若采用传统的粘土烧结方法，由于水分蒸发不均以及热胀冷缩等因素，容易导致墙体出现裂缝、起皮、脱落等质量问题。本图集采用蒸压加气混凝土砌块配合专用砂浆进行干砌，有效地解决了质量缺陷问题，同时适用于热不敏感地区和热敏感地区民用建筑的外围护填充及结构（或结构性）部位的保温工程。

2.1 适用范围
本图集适用于：
1. 设防烈度不大于8度的地区。
2. 设防烈度大于8度的地区。

2.2 设计依据
《蒸压加气混凝土砌块》、《民用建筑热工设计规范》、《建筑抗震设计规范》、《公共建筑节能设计标准》、《住宅建筑热工设计规范》、《建筑节能设计标准》等相关国家及地方标准。

二、术语和定义

3.1 薄浆干砌：指利用蒸压加气混凝土砌块，采用水泥、细砂、配合料和外加剂配制而成的专用薄层砂浆进行砌筑的方法。
3.2 蒸压加气混凝土：由石灰、砂、水泥、水和外加剂通过气养而成的一种建筑材料。
3.3 蒸压加气混凝土专用砂浆：由水泥、合格细砂和外加剂制成，专门用于蒸压加气混凝土砌块或承重墙体的面层砂浆。

三、材料

4.1 材料要求
所有砌块、砂浆及相关材料应由有资质的供应商提供，并应具有出厂合格证。施工单位应对材料进行抽检，严禁使用不合格材料。

4.2 主要材料性能指标
4.2.1 蒸压加气混凝土砌块：应满足国家标准 GB 11968-2006 中规定的强度级别（如4.0级）。
4.2.2 砂浆：
4.2.2.1 砌筑砂浆应采用蒸压加气混凝土专用砂浆。
4.2.2.2 外墙面层砂浆：应采用专用面层砂浆，其性能应符合相关标准要求。

四、技术要求

5.1 一般规定
5.1.1 蒸压加气混凝土砌块规格尺寸见表5。

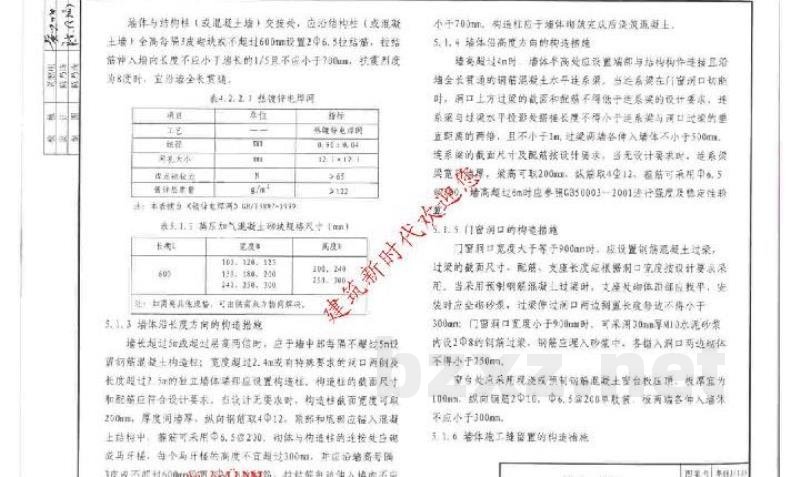

5.1.2 砌块与结构（或混凝土柱）的连接构造：
砌块与结构性（或混凝土柱）交接处，应在结构柱（或混凝土柱）每高不大于600mm的段落设置单根拉结筋。拉结筋的有效长度不应小于增长长度的1/5且不小于700mm。抗震设防烈度为8度时，应设置构造柱。

5.1.3 构造柱：
当砌块墙高度超过6米时，应在墙体中部每隔不大于6米的高度设置构造柱。构造柱的截面尺寸和配筋应符合设计要求，当无设计要求时，构造柱截面尺寸可取200mm×200mm，厚度方向应与墙体一致。

5.1.4 连系梁：
当墙体高度方向的构造柱高度超过3米时，应设置端部与结构连接的连系梁。连系梁应与结构柱连接良好，其长度不得小于1m。当采用预制连系梁时，支座应牢固。

5.1.5 构造做法说明：
砌块与结构交接处应进行构造处理，缝隙填充应均匀，严禁出现空鼓。如遇墙体高度过高，必须按设计要求设置构造柱。

5.1.6 外墙挂网要求：
外墙面层施工时应按规范进行挂网作业，确保网片与基层结合良好。
