苏G9406-1 钢筋混凝土三角形屋架

封面，说明....................................................1

屋架支承与屋架型式(一)..............................4

屋架支承与屋架型式(二)..............................5

屋面支撑与系杆布置图CD-03.....................6

角钢上弦水平支腿ST-4、ST-10a.................8

支座节点详图③..........................................9

屋架节点详图(一)..............................10

屋架节点详图(二)..............................11

屋面水平杆件图(CD-05).......................12

钢入网件表及TD-1详图.........................13

屋面支撑与系杆布置图(一).................14

屋面上下弦水平杆件布置图(二)............15

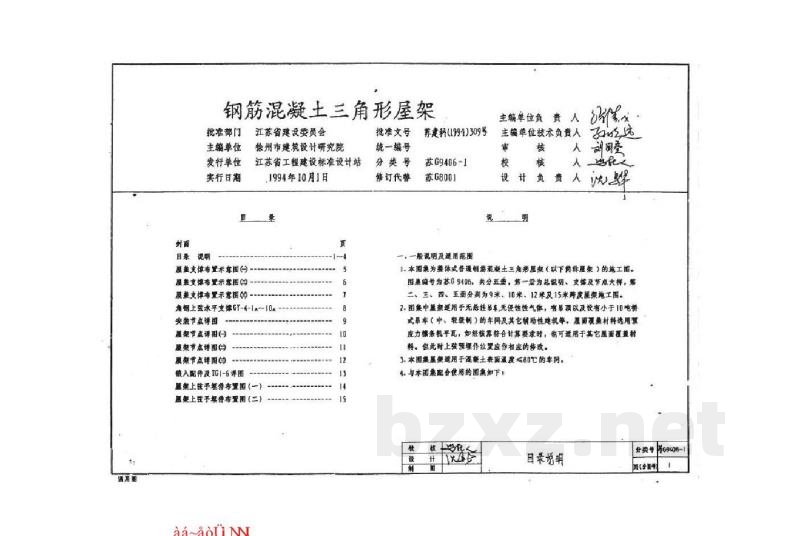

说 明

1. 一般规定及适用范围

1、本图集为屋架支承与屋面混凝土三角形屋架（以下简称屋架）的施工图。

图幅比例为1:960，共分三册。第一册为本说明、支座及节点详图；第二、三、四、五册分别为8m、10m、12m及15m跨屋架施工图纸。

2、图中混凝土强度不低于C20，水泥品种为普通硅酸盐水泥。钢筋直径均不小于10mm。
支座垫块采用C30钢筋混凝土浇筑制作。屋面支撑与系杆布置图及节点详图为通用图纸，如屋架支承与系杆配置不同时，可另行设计或已选用图集解决。

3、本图集中屋架适用于混凝土标号不低于C25的厂房内。

4、与支座配套使用的梁的断面如下：

第1页图版说明
