皖93G601 重力式挡土墙

安徽省工程建设标准设计

重力式挡土墙

安徽省工程建设标准设计办公室
1993.5 合肥

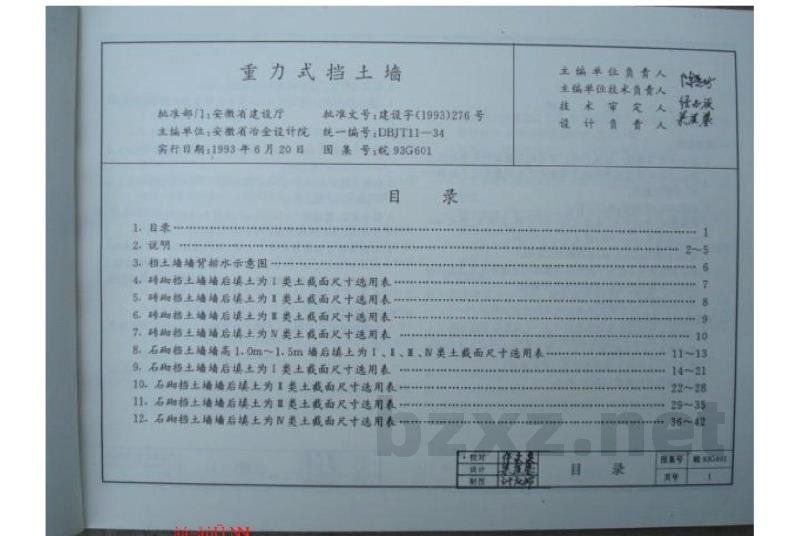

目 录

1. 目录 ......... I
2. 说明 ...... 2~5
3. 挡土墙墙背排水示意图 ...... 6
4. 砖砌挡土墙墙后填土为I类土表面尺寸选用表 ... 7
5. 砖砌挡土墙墙后填土为II类土表面尺寸选用表 ... 8
6. 砖砌挡土墙墙后填土为III类土表面尺寸选用表 ... 9
7. 砖砌挡土墙墙后填土为IV类土表面尺寸选用表 ...... 10
8. 石砌挡土墙墙高1.0m~1.5m墙后填土为I、II、III、IV类土表面尺寸选用表 ... 11~13
9. 石砌挡土墙墙后填土为I类土表面尺寸选用表 ...... 14~21
10. 石砌挡土墙墙后填土为II类土表面尺寸选用表 ....... 22~28
11. 石砌挡土墙墙后填土为III类土表面尺寸选用表 ...... 29~35
12. 石砌挡土墙墙后填土为IV类土表面尺寸选用表 ....... 36~42

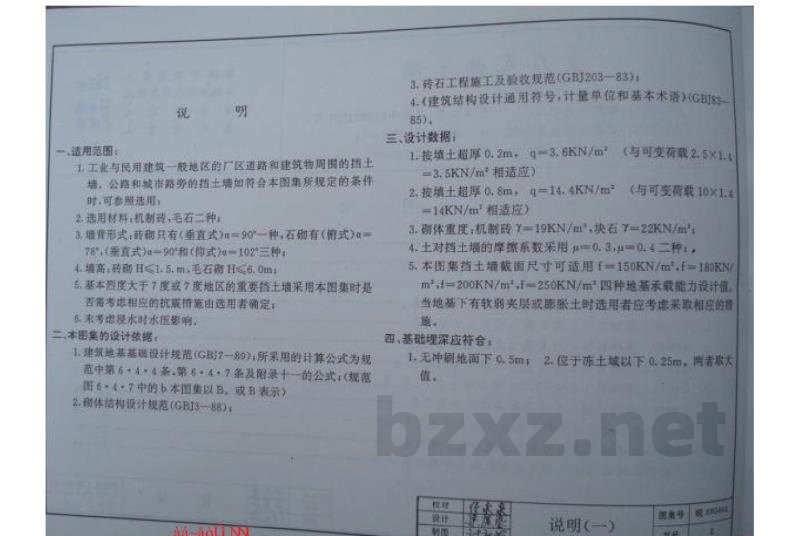

说 明

一.适用范围:

1. 工业与民用建筑—般地区的厂区道路和建筑物周围的挡土墙、公路和城市路基的挡土墙如符合本图集所规定的条件时，可参照选用。

二.选用材料:

1. 砌体:砖石两种；
2. 墙体形式:砖砌只有(垂直式)$a=90^{\circ}$一种，石砌有(仰式)$\alpha=75^{\circ}$、(垂直式)$\alpha=90^{\circ}$和(俯式)$\alpha=102^{\circ}$三种；
3. 墙高:砖砌$H \le 1.5$ m，毛石砌$H \le 6.5$m；
4. 基本烈度大于7度或7度地区的重要挡土墙采用本图集时是需考虑相应的抗震措施由选用者确定：
5. 未考虑洪水对水反压影响。

三.本图集的设计依据:

1. 建筑地基基础设计规范(GBJ7-89)，所采用的计算公式为规范中第6·4·4条，第6·4·7条及附录十一的公式$f$ (规范图中6·4·7中的$b$本图集以$B_0$或$B$表示)
2. 砌体结构设计规范(GBJ3-88)；
3. 砖石工程施工及验收规范(GBJ203-83)；
4. 《建筑结构设计用符号、计量单位和基本术语》(GBJ83-85)。

四.设计数据:

1. 按墙土层厚0.2m，$q=3.6\text{KN/m}^2$ (与可变荷载 $2.5 \times 1.4 = 3.5\text{KN/m}^2$ 相适应)

五.设计数据:

1. 按墙土层厚0.8m， $q=14.4\text{KN/m}^2$ (与可变荷载 $10 \times 1.4 = 14\text{KN/m}^2$ 相适应)

六.设计数据:

1. 砌体重度:机制砖$\gamma=19\text{KN/m}^3$，块石$\gamma=22\text{KN/m}^3$；
2. 土对挡土墙的摩擦系数采用 $\mu = 0.3, \mu = 0.4$ 二种；
3. 本图集挡土墙截面尺寸可适用 $f=150\text{KN/m}^2, f_1=160\text{KN/m}^2, f_c=200\text{KN/m}^2, f_s=250\text{KN/m}^2$ 四种地基承载力设计值。当地基下有软弱夹层或膨胀土时选用者应考虑采取相应的措施。

七.基础埋深应符合:

1. 无冲刷地而下0.5m； 2:位于冻土线以下0.25dm，两者取大值。

图号 A-4
说明(一)
第 1 页
