适用于民用与工业建筑给水铜管管道安装。其中承插式钎焊接口、卡套式接口和压接式接口适用于薄壁铜管连接；螺纹接口、沟槽式接口和法兰式接口适用于厚壁铜管连接。

建筑给水金属管道安装—铜管

批准部门：中华人民共和国建设部
主编单位：同济大学建筑设计研究院
实行日期：2003年5月1日
批准文号：建质[2003]74号
统一编号：GJBT-631
图集号：03S407-1

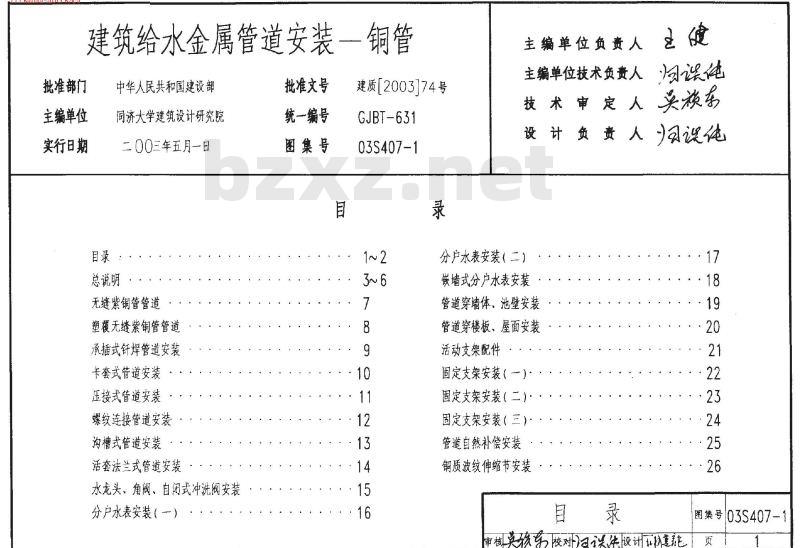

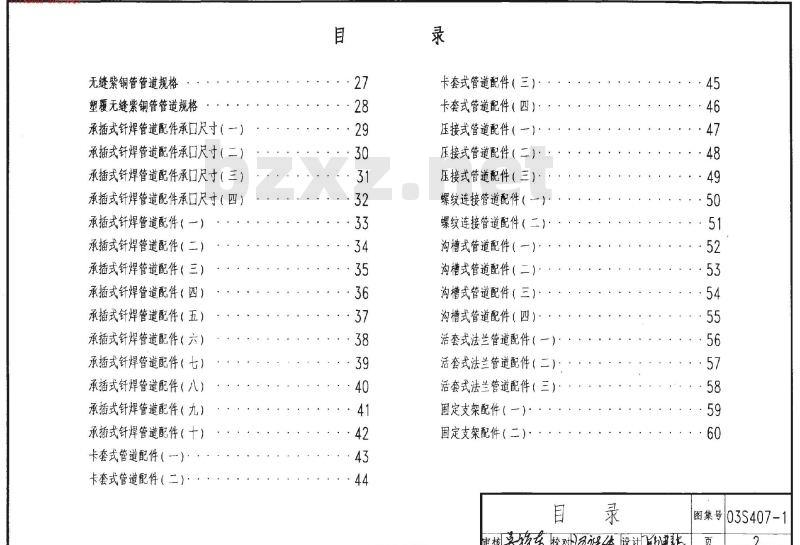

目录
1. 总说明
2. 无缝紫铜管管道
3. 塑覆无缝紫铜管管道
4. 承插式钎焊管道安装
5. 卡套式管道安装
6. 压接式管道安装
7. 螺纹连接管道安装
8. 沟槽式管道安装
9. 活套法兰式管道安装
10. 水龙头、角阀、自闭式冲洗阀安装
11. 分户水表安装（一）
12. 分户水表安装（二）
13. 嵌墙式分户水表安装
14. 管道穿墙体、池壁安装
15. 管道穿楼板、屋面安装
16. 活动支架配件
17. 固定支架安装（一）
18. 固定支架安装（二）
19. 固定支架安装（三）
20. 管道自然补偿安装
21. 铜质波纹伸缩节安装
22. 无缝紫铜管管道规格
23. 塑覆无缝紫铜管管道规格
24. 承插式钎焊管道配件承口尺寸（一）至（十）
25. 卡套式管道配件（一）至（四）
26. 压接式管道配件（一）至（三）
27. 螺纹连接管道配件（一）至（二）
28. 沟槽式管道配件（一）至（四）
29. 活套式法兰管道配件（一）至（三）
30. 固定支架配件（一）至（二）

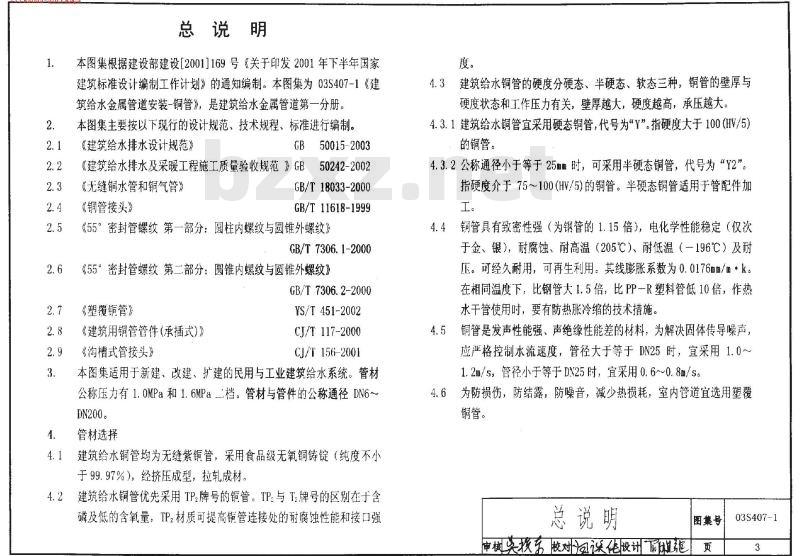

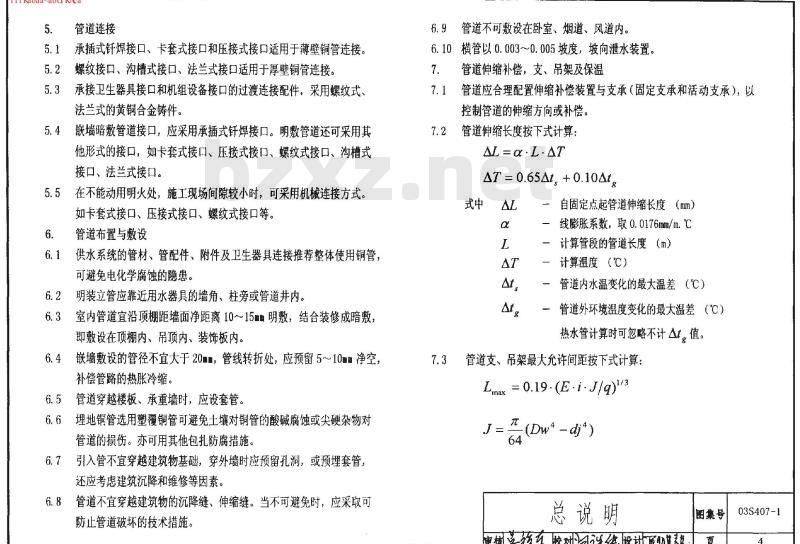

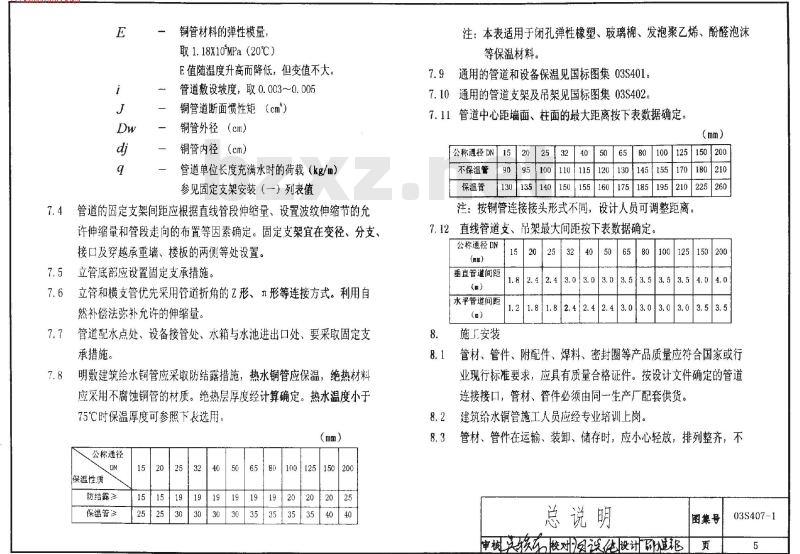

总说明

本图集根据建设部建设[2001]169号《关于印发2001年下半年国家建筑标准设计编制工作计划》的通知编制。本图集为03S407-1《建筑给水金属管道安装—铜管》，是建筑给水金属管道第一分册。

本图集主要按以下现行的设计规范、技术规程、标准进行编制：
- 《建筑给水排水设计规范》GB50015-2003
- 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
- 《无缝铜水管和铜气管》GB/T 18033-2000
- 《铜管接头》GB/T 11618-1999
- 《55°密封管螺纹第一部分：圆柱内螺纹与圆锥外螺纹》GB/T 7306.1-2000
- 《55°密封管螺纹第二部分：圆锥内螺纹与圆锥外螺纹》GB/T 7306.2-2000
- 《塑覆铜管》YS/T 451-2002
- 《建筑用铜管管件（承插式）》CJ/T 117-2000
- 《沟槽式管接头》CJ/T 156-2001

本图集适用于新建、改建、扩建的民用与工业建筑给水系统。管材公称压力有1.0MPa和1.6MPa二档。管材与管件的公称通径DN6～DN200。

管材选择

4.1 建筑给水铜管均为无缝紫铜管，采用食品级无氧铜铸锭（纯度不小于99.97%），经挤压成型，拉轧成材。
4.2 建筑给水铜管优先采用TP2牌号的铜管。TP2与T1牌号的区别在于含磷及低的含氧量，TP2材质可提高镀管连接处的耐腐蚀性能和接口强度。
4.3 建筑给水铜管的硬度分硬态、半硬态、软态三种，铜管的壁厚与硬度状态和工作压力有关，壁厚越大，硬度越高，承压越大。
4.3.1 建筑给水铜管宜采用
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
