辽93D601 住宅建筑电话通信安装图

辽宁省建筑标准设计 电气装置图集
住宅建筑电话通信安装图
统一编号：DBJT05—100
图集号：辽93D601
批准部门：辽宁省建设委员会
主编单位：辽宁省建筑标准设计研究院
实行日期：1993年8月1日
批准文号：辽建发（1993）170号

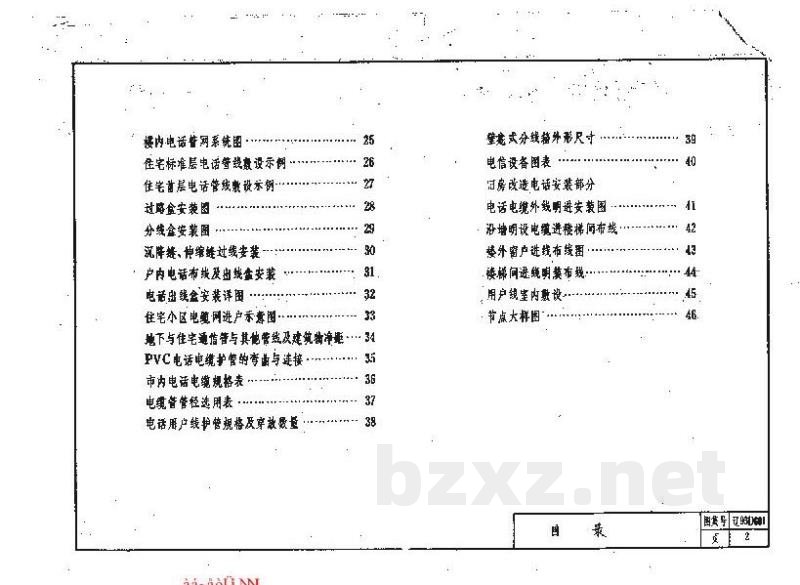

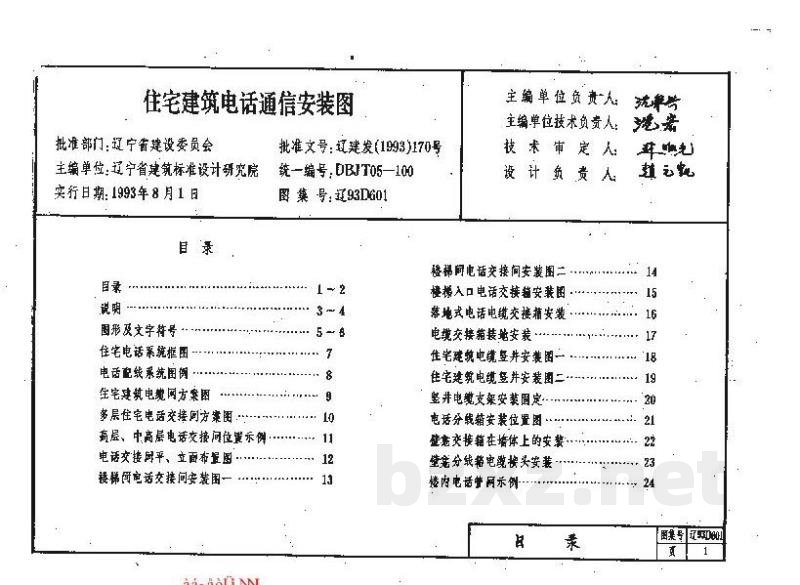

目录
说明
图形及文字特号
住宅电话系统框图
电话配线系统图例
住宅建筑电网方案图
多层住宅电话交接间方案图
商住、中高层电话交接间位置示例
电话交接间平面、立面布置图
楼梯间电话交接间安装图
楼梯入口电话交接间安装图
地下式电话电缆交接箱安装图
电缆交接箱安装图
住宅建筑电缆井安装图
住宅建筑电缆登井安装图
竖井电缆支架安装固定图
电话分线箱安装位置图
电话交接箱在壁体上的安装图
壁内分线盒安装图
室内电话网示例
住宅建筑电话管线敷设设计图
住宅建筑电话管线敷设设计实例
过路管安装图
分线箱安装图
沉降缝、伸缩缝过线安装图
户内电话布线设计安装图
电话出线盒安装详图
住宅小区电网进户示意图
地下与住宅通信管与其他管线及建筑物净距图
PVC电话电缆护管的弯曲与连接图
市内电话电缆规格表
电缆管径选用表
电话用户线护管规格及穿线数量表
壁式分线盒外形尺寸图
电信设备图表
房改造电话安装部分图
电话电缆外线明敷安装图
沿墙明设电进楼梯间布线图
沿窗户进线布线图
楼梯间进线明敷布线图
用户线室内敷设节点大样图

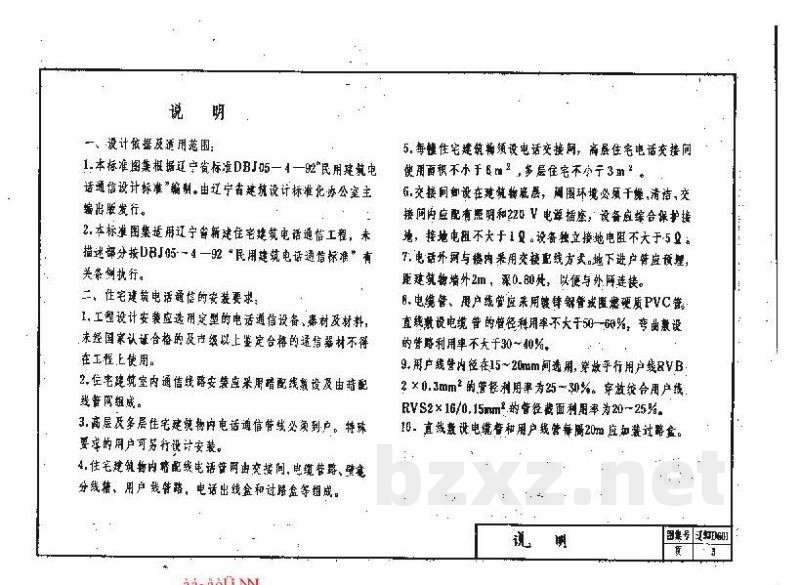

说明
一、设计依据及适用范围：
1. 本标准图集根据“辽宁省标准 DB05—4—92《民用建筑电话通信设计标准》”编制。由辽宁省建筑设计标准化办公室主编出版发行。
2. 本标准图集适用于辽宁省新建住宅建筑电话通信工程，未予述述部分按 DBJ05-4-92《民用建筑电话通信标准》有关条例执行。

二、住宅建筑电话通信的安装要求：
1. 工程设计安装应选用定型的电话通信设备、管材及材料，未经国家认证合格或市级以上鉴定合格的设施不得在工程中使用。
2. 住宅建筑内通信线路应采用暗配线设施及由带配线网络组成的系统。
3. 商住及多层住宅建筑物内电话通信线路必须到户。特殊要求的用户可另行设计安装。
4. 住宅建筑内配线电话管网由交接间、电缆敷设、分线箱、用户线路、电话出线盒和过路盒等组成。
5. 每栋住宅建筑物须设电话交接间，高层住宅电话交接间面积不小于 2m²，多层住宅不小于 3m²。
6. 交接间布置在建筑物底部，间内环境必须干燥、清洁，交接间内应配有照明和 220V 电源插座，设备应综合保护接地，接地电阻不大于 1Ω；设备独立接地电阻不大于 5Ω。
7. 电话外网与楼内采用混合配线方式。地下进户管应预埋，距建筑物墙外 2m，埋深 0.8m，以便与外网连接。
8. 电缆管、用户线应采用镀锌钢管或地埋硬质 PVC 管。直线敷设时，电缆管径利用率不大于 50%–50%，弯曲敷设利用率不大于 30%–40%。
9. 用户线内径在 15~20mm 间选用，穿放用户线（VBG 2×0.3mm²）时管径利用率为 25%–30%；穿放绞合用户线（RVS 2×16/0.15mm²）时管径利用率为 20%–25%。
10. 直线敷设电缆和用户线管每隔 20m 应留检修口。

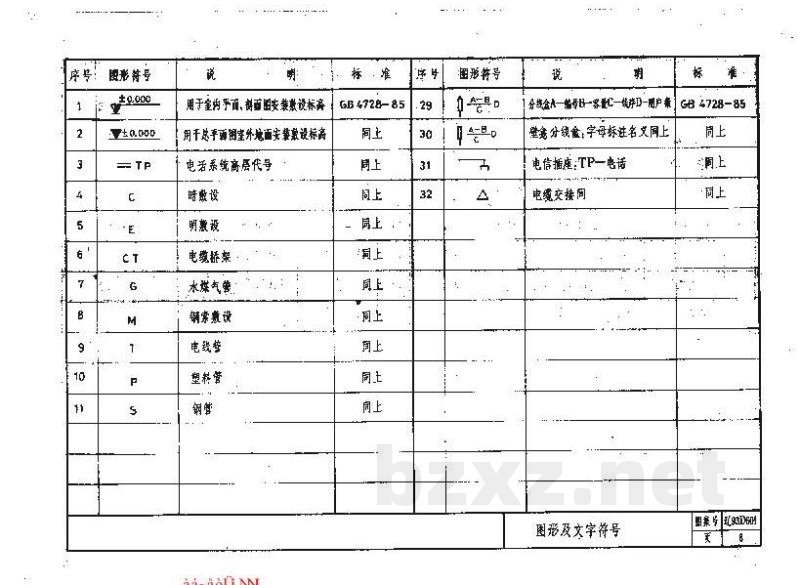

图形及文字号说明：
- 用于室内地面安装的标高符号：±0.000
- 电信插座：TP
- 电话电缆交接间
- 分线箱：BX
- 分线盒：FH
- 出线盒：CX
- 用户线管：YLG
- 字母标注含义：A-线序、B-用户线、C-线缆、D-电话、E-电信插座
