辽2007J802-3 厨房、卫生间自然逆止式排风道

辽宁省建筑标准设计 建筑构造图集：厨房、卫生间自然逆止式排风道
统一编号：DBJT05-204
图集号：辽2007J802-3
编制单位：辽宁省建筑标准设计研究院

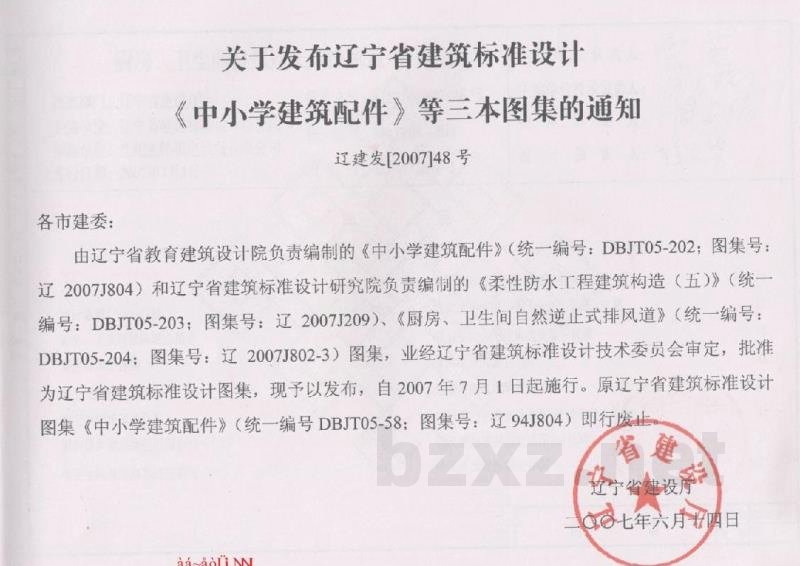

批准部门：辽宁省建设厅
实行日期：2007年7月1日

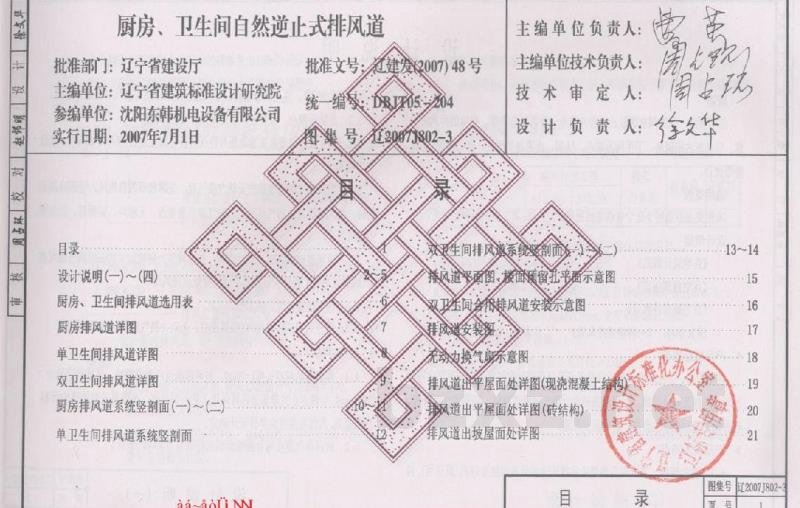

【目录】
1. 设计说明（一）～（四）
2. 厨房、卫生间排风道选用表
3. 厨房排风道详图
4. 单卫生间排风道详图
5. 双卫生间排风道详图
6. 厨房排风道系统竖剖面（一）～（二）
7. 单卫生间排风道系统竖面
8. 排风道平面图
9. 楼面预留孔平面示意图
10. 双卫间排风道安装示意图
11. 排风道安装图
12. 动力换气示意图
13. 排风道出平屋面处详图（现浇混凝土结构）
14. 排风道出平屋面处详图（砖结构）
15. 排风道出坡屋面处详图

【设计说明】

1. 概述
住宅厨房、卫生间自然逆止式排风道是由抽油烟机（厨房用）、逆止式导流器、排风道、屋面无动力换气扇等配件组成的新型防串烟、串味排风道系统。其具有占用厨房、卫生间面积小、排烟止逆效果优异、施工简便、工期短等优点。

2. 适用范围
本图集主要适用于辽宁省住宅的厨房及卫生间，其它建筑可参考使用。

3. 设计依据
《住宅设计规范》、《住宅建筑规范》、《住宅厨房排风道》、国家专利：《一种防逆排风器》。

4. 产品性能原理
住宅厨房、卫生间自然逆止式排风道系统是根据空气动力学中伯努利方程的动压与静压转换原理，利用截面的变化使气体流速加快，周围的气压降值使导流器进口处产生负压，从而自然防止倒灌。

5. 产品技术特点
5.1 系统组成：由抽油烟机、逆止式导流器、排风道、安装在排风道顶部的无动力换气扇组成。
5.2 优点：占地面积小、重量轻、止逆效果好、施工简便、维修安全。无动力换气扇依靠楼顶自然风驱动，不需电源，无噪声，防雨雪、防倒灌，美观耐用。
5.3 结构：排风道壁采用25水泥砂浆抹面，加筋材料为耐碱10×10mm玻璃纤维网格布或钢丝，经充分养护形成厚壁矩形排风道。导流器采用PVC模制而成，无动力换气扇采用铝合金制作。

6. 参数
6.1 排风道标准长度L=2800mm，也可根据用户要求增减。当长度为2800mm时，自然逆止式导流器在排风道上的开洞高度可随长度增加而相应提高。
6.2 厨房排风道按每台抽油烟机排放量300m³/h设计。
6.3 卫生间排风道按每台排气扇排放量100m³/h设计。
6.4 无动力风扇可根据实际工程由设计人员确定选用颜色。

7. 设计选型
排风道标识代号形式：[楼房总层数代号][排风道断面尺寸代号][排风道使用部位代号]
例如：
- K380×500CPC18：厨房用排风道，断面尺寸280×400，楼房总层数为18层。
- WPG12：卫生间用排风道，截面尺寸280×366，楼房总层数为12层。

8. 排风道质量标准
8.1 外观质量：内表面应光滑，外表面应平整无孔洞和裂缝，端面不应有蜂窝（不超过总面积1/20，且单块面积不超过0.005m²）。若有细微破损，纵深度不应超过10mm，宽度不应超过20mm。
8.2 尺寸偏差（单位：mm）：
- 截面外部公差（长边）：±3
- 截面外部公差（短边）：±2
- 对角线：±4
- 垂直度：±5
- 直线度：±5
8.3 物理性能：耐火极限≥1.0h；管体承载力设计值≥25kN；管体垂直破坏荷载≥38kN。

9. 施工安装要求
9.1 安装前应检查各层楼板预留孔洞是否符合设计要求。
9.2 首层安装时，地面必须用1:2水泥砂浆找平。
9.3 排风道待建筑主体结构完工后，应由下向上逐层安装，并做分层承托处理。
9.4 排风道定位应按建筑平面图执行。接头处缝隙应满涂素灰加5%建筑胶，并按要求做防水处理，利用C20细石混凝土填实缝隙，顶部内部用密封胶嵌实。
9.5 施工过程中应采取措施防止杂物进入管道。出屋面排风道应在屋面保温层、防水层施工前进行。
9.6 逆止式导流器由上往下安装。

10. 出厂检验、标志、运输、购存
10.1 采用随机抽样方法，每批量1000根，每批抽检5根。
10.2 排风道应在进气口上缘100mm处喷涂制造厂名称、制品代号、生产日期。
10.3 运输时应固定，减少震动和碰撞，严禁抛掷及在管道上行走。
10.4 堆放场地须坚实平整，不同规格应分别堆放。

11. 注意事项
燃气热水器的排风管应接入排风道；排风道及无动力换气扇集水处不得有杂物堵塞。
