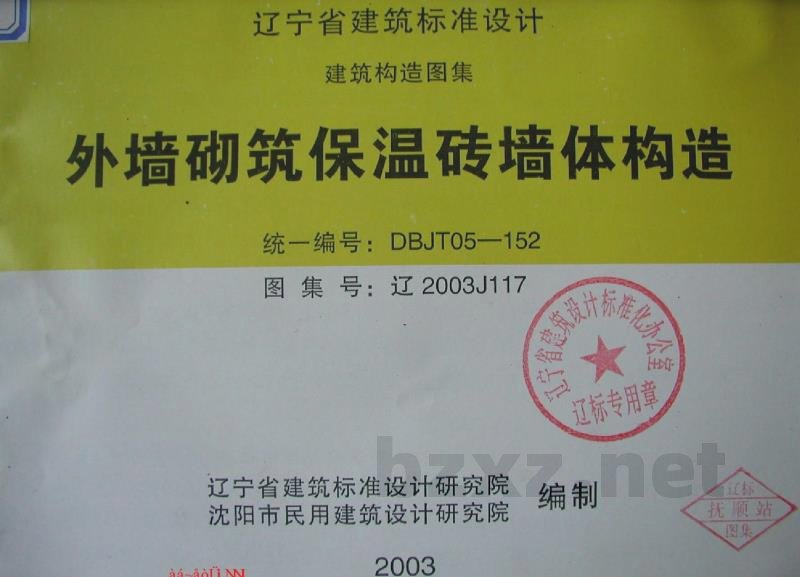

辽2003J117 外墙砌筑保温砖墙体构造

辽宁省建筑标准设计 建筑构造图集：外墙砌筑保温砖墙体构造
统一编号：DBJT05-152
图集号：辽2003J117
批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院、沈阳市民用建筑设计研究院
参编单位：沈阳市天迈珍珠岩厂
实行日期：2003年5月1日

目录
说明
外墙砌筑保温砖性能与规格
外墙砌筑保温砖施工方法
砖混结构外保温各部位节点构造（平面、门窗洞口、雨蓬、楼板、女儿墙、勒脚、檐口等）
砖混结构内保温各部位节点构造（平面、门窗洞口、雨蓬、楼板等）
框架结构外保温各部位节点构造
过街门洞及变形缝保温构造
热工计算说明
附表

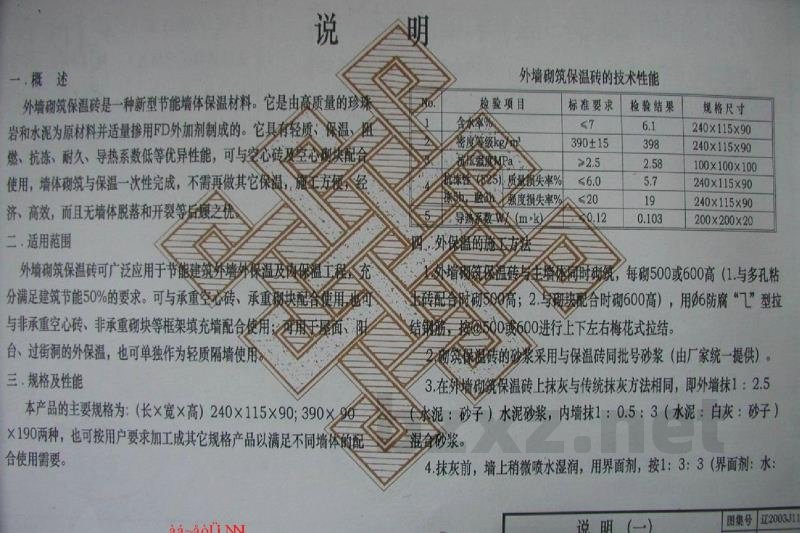

说明
一、概述
外墙砌筑保温砖是一种新型节能墙体保温材料。它是由高质量的珍珠岩和水泥为原材料并适量掺用FD外加剂制成的。它具有轻质、保温、防火、抗冻、耐久、导热系数低等优异性能，可与空心砖及空心砌块配合使用，墙体砌筑与保温一次性完成，不需再做其它保温，施工方便经济、高效，而且无墙体脱落和开裂等后顾之忧。

二、适用范围
外墙砌筑保温砖可广泛应用于节能建筑外墙外保温及内保温工程，充分满足建筑节能50%的要求。可与承重空心砖、承重方块配合使用；可与非承重空心砖、非承重砌块等框架填充墙配合使用；可用于屋面、阳台、过街洞的外保温，也可单独作为轻质隔墙使用。

三、规格及性能
本产品的主要规格为：（长×宽×高）240×115×90；390×90×190两种，也可按用户要求加工成其它规格产品以满足不同墙体的配合使用需要。

外墙砌筑保温砖技术性能检验项目：
1. 规格尺寸：240×115×90；390×90×190
2. 密度：≥2.5 kg/m³
3. 抗压强度：≥4.0 MPa
4. 冻结（825）质量损失率：≤5.0%
5. 轴向强度损失率：≤10%
6. 导热系数：≤0.103 W/(m·K)

四、外保温的施工方法
1. 外墙砌筑保温砖与主体墙同时砌筑，每砌500或600mm高（与多孔粘砖配合时砌500mm高；与砌块配合时砌600mm高），用Φ6防腐“I”型拉结钢筋，按@500或600进行上下左右梅花式拉结。
2. 砌筑保温砖的砂浆采用与保温砖同批号砂浆（由厂家统一提供）。
3. 在外墙砌筑保温砖上抹灰与传统抹灰方法相同，即外墙抹1:2.5（水泥:砂子）水泥砂浆，内墙抹1:0.5:3（水泥:白灰:砂子）混合砂浆。
4. 抹灰前，墙上稍微喷水湿润，用界面剂，按1:3:3（界面剂:水:水泥）调成糊状，用棕刷或扫头涂刷墙体表面，再抹灰20mm厚。
5. Φ6拉结筋必须作防腐处理。
6. 过街门洞顶板、一层阳台底板及阳台栏板的部位保温，可用聚合物粘结剂（由厂家提供）直接将保温砖粘结于板面上，然后再按照抹灰程序进行抹灰作业。

五、内保温的施工方法
本产品的最大优势是用来做外保温，但有时在特殊情况下或对旧建筑进行改造时，则需要进行内保温。内保温的关键是在保温的同时要防止在主体墙内侧结露，从而增大保温砖的导热系数，降低保温效果。因而必须在主体墙与保温砖之间作20mm宽的空气层。具体做法是用20mm厚、60mm宽的苯板条，按@240用聚合物粘结剂竖直通长粘结于主体墙内壁上，然后再砌保温砖。每砌500mm高用Φ6防腐钢筋拉结（如旧建筑铺设2号镀锌钢丝网片，并用射枪与主体墙固定）。
6. 抹灰程序与前述相同。

注：本图集所标注尺寸均以毫米为单位。
