福建省建设标准设计 框架节点详图及钢筋混凝土柱与砖墙拉结详图（抗震）

图集号：闽94G102
批准文号：闵建标（1994）023号
批准部门：福建省建设委员会
主编单位：福州市建筑设计院
实行日期：1995年1月1日
主编单位负责人：徐友路
主编单位技术负责人：潘天森
技术审定人：潘天森
设计负责人：黄滨

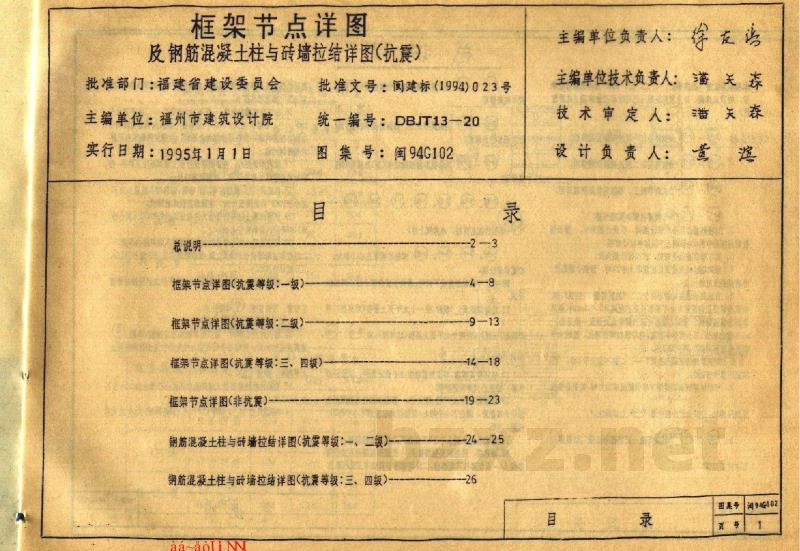

【目录】

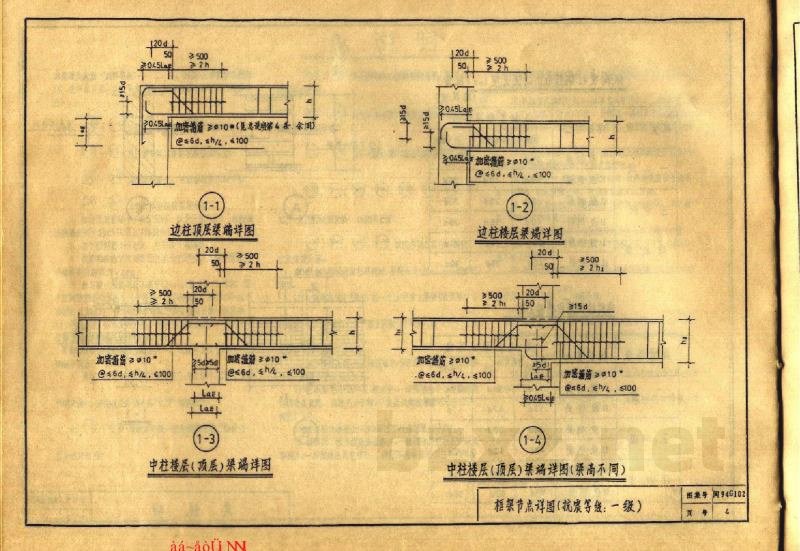

框架节点详图（抗震等级：一级、二级、三、四级；非抗震）
钢筋混凝土柱与砖墙拉结详图（抗震等级：一、二级、三、四级）

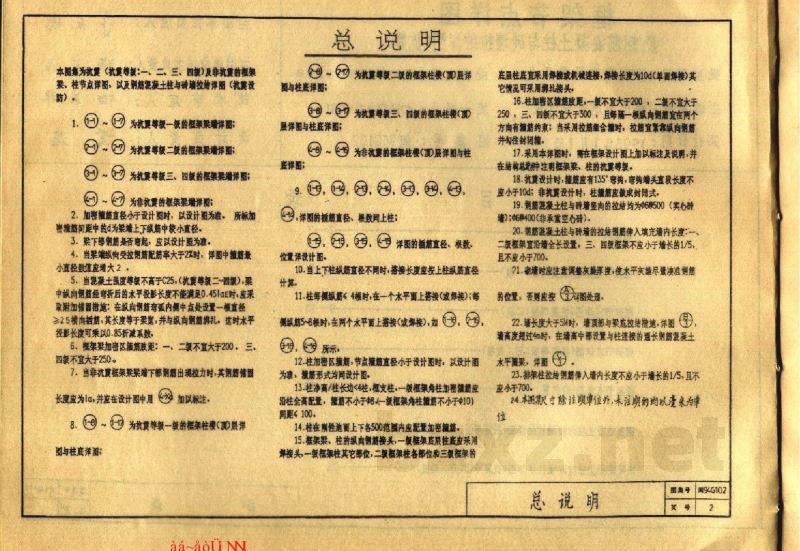

【总说明】
本图集为抗震（抗震等级：一、二、三、四级）及非抗震的框架梁、柱节点详图，以及钢筋混凝土柱与砖墙拉结详图（抗震设计）。

1. 图中符号含义：
- $\sim$ 为抗震等级一级的框架梁节点详图；
- $\sim$ 为抗震等级二级的框架梁节点详图；
- $\sim$ 为抗震等级三、四级的框架梁节点详图；
- $\sim$ 为非抗震的框架梁节点详图。
2. 加密区间内钢筋直径小于设计图时，以设计图为准。所标加密箍筋间距中的 $d$ 为端部上下纵筋中较小直径。
3. 柱下部钢筋是否弯起，应以设计图为准。
4. 当梁端纵向受拉钢筋配率大于 2\% 时，详图中箍筋小直径数值应增大 2 倍。
5. 当混凝土强度等级不高于 C25（抗震等级二～四级），且纵向钢筋经弯折后的水平投影长度不能满足 $0.45l_aE$ 时，应采取附加措施：在纵向钢筋双内侧中点处设一根直径 $\ge2d$ 的横向箍筋，其长度等于梁宽，并与纵向钢筋绑扎，此时水平投影长度可乘以 0.85 折减系数。
6. 框架梁加密区插墙肢距：一、二级不宜大于 200mm；三、四级不宜大于 250mm。
7. 当非抗震框架梁端下部钢筋出现拉力时，其钢筋锚固长度应为 $1l_a$，并在设计图中加以标注。
8. 柱节点详图分类：
- 抗震等级一级的框架柱（顶层梁端详图与柱底详图）；
- 抗震等级二级的框架柱（顶层梁端详图与柱底详图）；
- 抗震等级三、四级的框架柱（顶层梁端详图与柱底详图）；
- 非抗震框架柱（顶层梁端详图与柱底详图）。
9. 详图中的钢筋直径、根数应与设计图一致；位置应与设计图一致。
10. 当上下柱纵筋直径不同时，搭接长度应按上柱纵筋直径计算。
11. 柱每纵筋 4 根时，在一个水平面上搭接（或焊接）；每侧纵筋 5~8 根时，在两个水平面上搭接（或焊接）。
12. 柱加密区箍筋直径小于设计图时，以设计图为准，加密形式均同设计图。
13. 柱净高 / 柱长边 < 4 时，为框架柱。一级框架角柱加密箍筋应沿柱全高配置，箍筋间距不大于 100mm；一级框架角柱箍筋间距不大于 100mm。
14. 柱在垫石地面上下各 500mm 范围内应配置加密箍筋。
15. 框架梁、柱的纵向钢筋接头：一级框架在层柱底采用焊接头；一级框架柱其它部位、二级框架柱各部位和三级框架的底层柱宜采用焊接或机械连接，焊接长度为 $10d$（单面焊接）；其它情况可采用绑扎接头。
16. 梁加密区箍筋肢距：一级不宜大于 200mm；二级不宜大于 250mm；三、四级不宜大于 300mm，且每隔一根纵向钢筋宜在两个方向有随筋约束。当采用拉乱箍筋时，拉筋宜紧靠纵向筋并箍住纵筋。
17. 采用本详图时，需在框架设计图上加以标注及说明，并在结构总图中注明框架梁、柱的抗震等级。
18. 抗震设计时，箍筋应有 135°弯钩，钩端直段长度不应小于 $10d$；非抗震设计时，柱箍筋应做成封闭式。

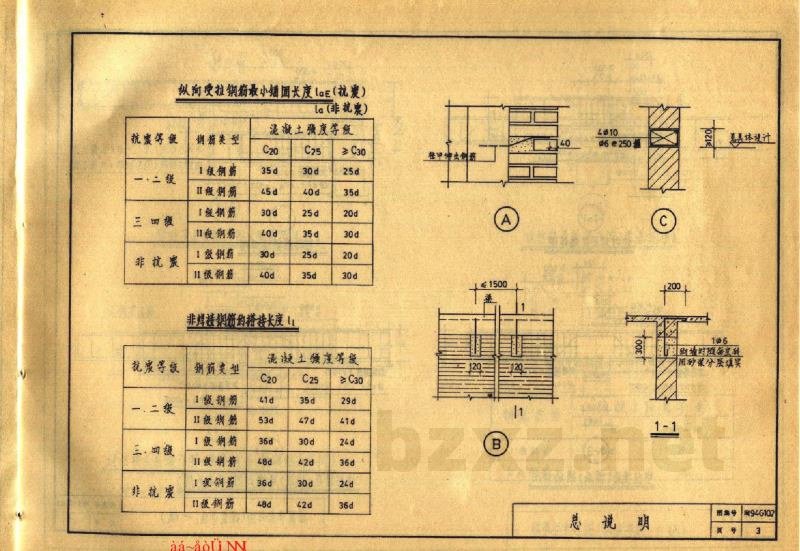

19. 钢筋混凝土柱与砖墙竖向拉结：实心砖墙为 $\phi6$ @ 500；非承重空心砖为 $\phi6$ @ 400。
20. 钢筋混凝土柱与砖墙的拉结钢筋伸入填充墙长度：一、二级框架宜沿墙全长设置；三、四级框架不应小于墙长的 1/5，且不应小于 700mm。
21. 砌墙时应注意调整灰缝厚度，使水平灰缝尽量准确位于钢筋位置，否则应按详图处理。
22. 墙长度大于 5m 时，墙顶部与墙底拉结措施详图；墙高超过 4m 时，在墙中部设置与柱连接的通长钢筋混凝土水平构件。
23. 排架柱拉结筋伸入墙内长度不应小于墙长的 1/5，且不应小于 700mm。
24. 本图集除注明单位外，未注明的均以 mm 为单位。
