苏J05-2006 楼梯

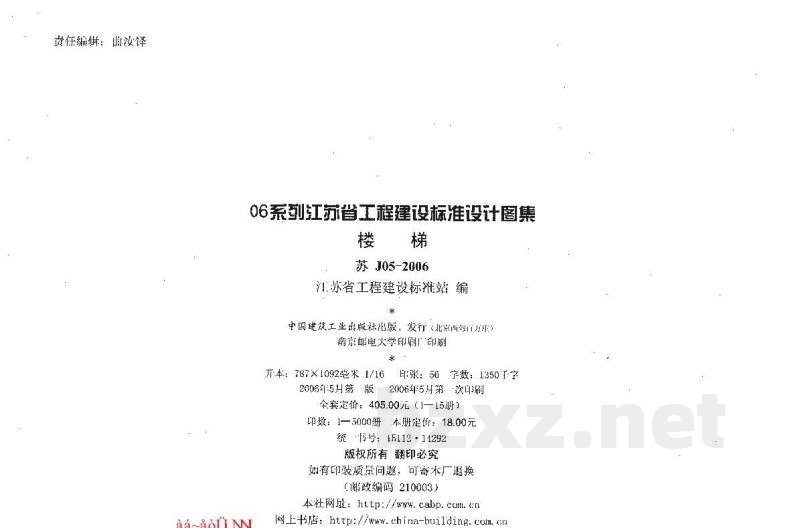

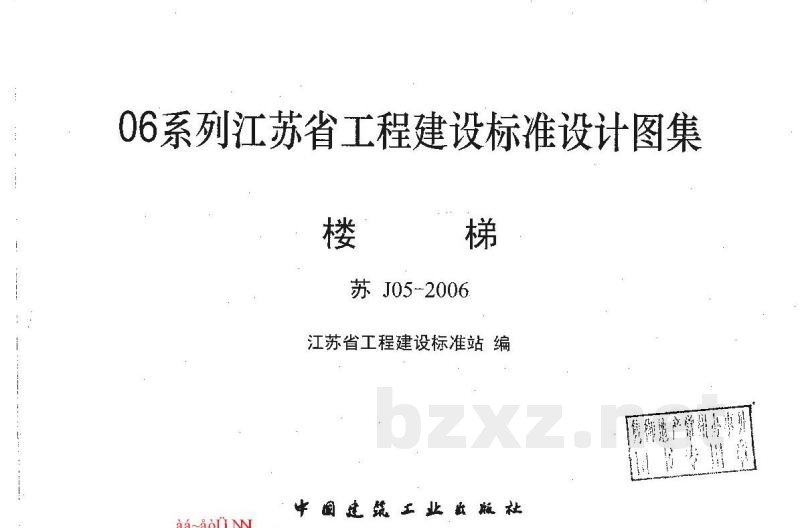

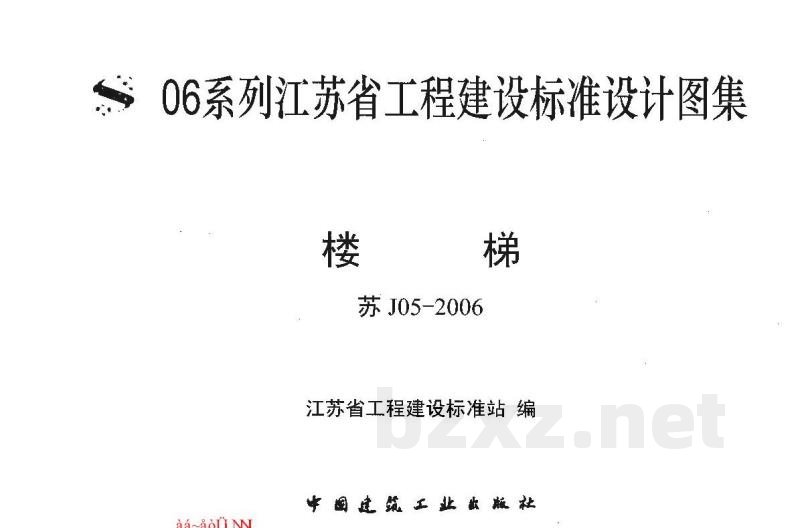

06系列江苏省工程建设标准设计图集
楼梯（苏J05-2006）

主编单位：南京鼎昊建设工程设计有限公司
组织编制：江苏省工程建设标准站
出版发行：中国建筑工业出版社

【文件背景】

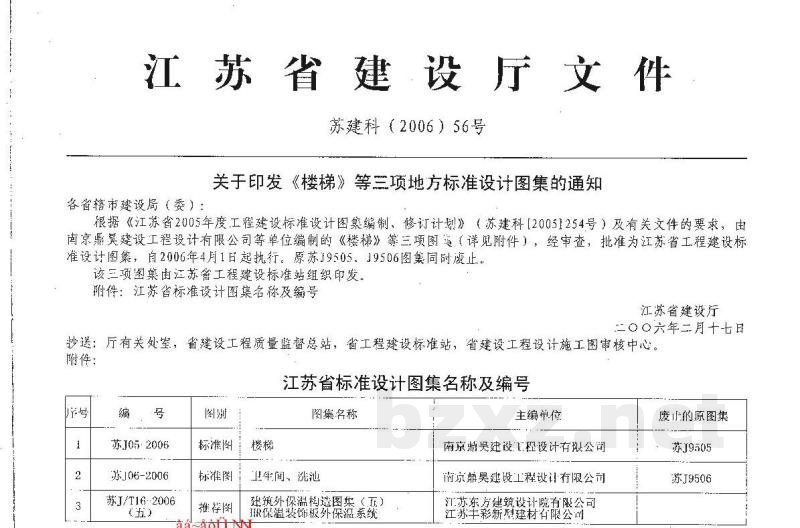

江苏省建设厅苏建科（2006）56号文件：关于印发《楼梯》等三项地方标准设计图集的通知。根据《江苏省2005年度工程建设标准设计图集编制、修订计划》，由南京鼎昊建设工程设计有限公司等单位编制的《楼梯》等三项图集，经审查批准为江苏省工程建设标准设计图集，自2006年4月1日起执行。原苏J9505、苏J9506图集同时废止。

【图集基本信息】
图集名称：楼梯
图集编号：苏J05-2006
修订替代：苏J9505
实行日期：2006年4月1日
批准部门：江苏省建设厅
批准文号：苏建科（2006）56号

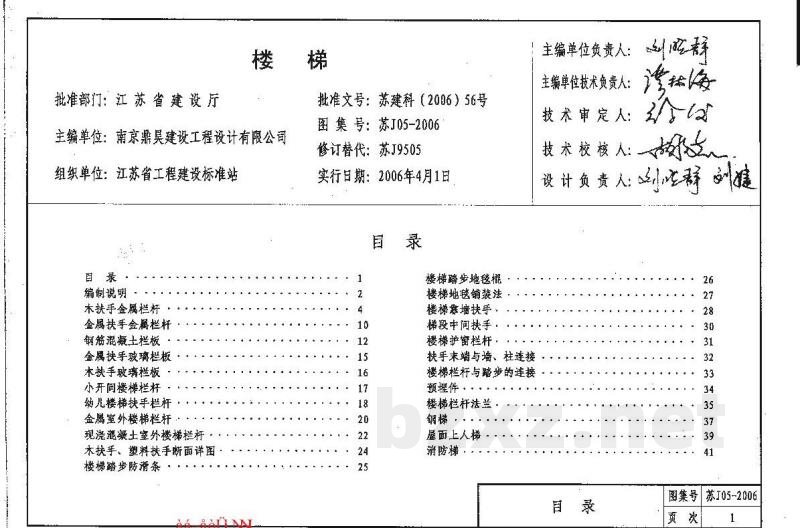

【图集目录】
1. 编制说明
2. 木扶手、金属栏杆
3. 金属扶手、玻璃栏板
4. 钢筋混凝土栏板
5. 木扶手、塑料扶手断面详图
6. 小开间楼梯栏杆
7. 楼梯扶手栏杆
8. 金属室外楼梯栏杆
9. 现浇混凝土室外楼梯栏杆
10. 楼梯踏步防滑条
11. 楼梯踏步地角线
12. 楼梯地毯铺装法
13. 楼梯靠墙扶手、梯段中间扶手
14. 楼梯护窗栏杆
15. 扶手末端与墙、柱连接
16. 楼梯栏杆与踏步的连接
17. 埋件，楼梯栏杆法兰
18. 钢梯
19. 屋面上人梯
20. 消防梯

【编制说明】
一、本图集内容包括室内外楼梯，屋顶上人梯和消防梯等，适用于一般居住建筑、公共建筑，条件相当的工业建筑也可选用。
二、本图集是在原《江苏省建筑配件通用图集》（苏J9505）的基础上，参考中国建筑标准设计研究院《楼梯建筑构造》（99SJ403）制成。
三、本图集不涉及楼梯平面设计、表面饰物和加工工艺以及色彩选用等方面，上述各项均按具体工程要求由设计决定。
四、关于扶手高度：
1. 室内楼梯扶手高度H，自踏步前缘线量起不宜小于0.90m；靠梯井一侧水平扶手长度超过0.50m时，其高度不应大于1.05m。
2. 室外楼梯扶手高度不应小于1.10m。
3. 有特殊功能的建筑楼梯扶手高度按相关设计规范要求准确选用。
五、关于楼梯宽度：
1. 楼梯净宽指墙面至扶手中心之间的水平距离。
2. 梯段净宽除应符合防火规范的规定外，一般按每股人流为0.55m+(0~0.15)m的人流股数确定，并且不应少于两股人流。（0~0.15）m为人流行进中的人体摆幅，人流众多的场所应取上限值。
3. 住宅楼梯净宽不应小于1.10m。
4. 六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1.00m。
5. 楼梯平台净宽不应小于梯段净宽，且不得小于1.20m，当有运输大型物件需要时应适量加宽。
六、每个梯段的踏步不应超过18级，亦不应少于3级。
七、楼梯平台上部及下部过道处净高不应小于2m，梯段净高不宜小于2.20m。
八、楼梯至少应于一侧设置扶手，楼梯净宽达三股人流时应于两侧设扶手，达四股人流时宜加设中间扶手。
九、有儿童经常使用的楼梯，楼梯井净宽大于0.20m时，必须采取安全措施：栏杆应采用不易攀登的构造，垂直栏杆件间的间距不应大于0.11m。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
