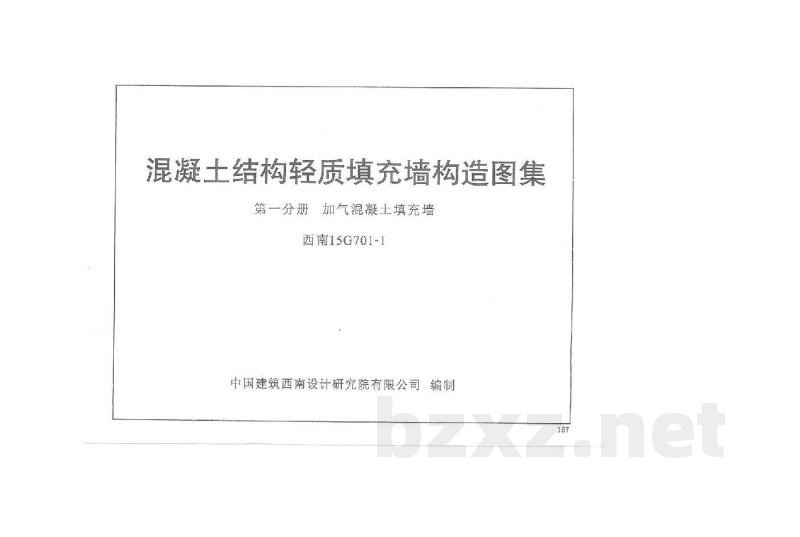

西南15G701-1 混凝土结构轻质填充墙构造图集 第一分册：加气混凝土填充墙

混凝土结构轻质填充墙构造图集第一分册：加气混凝土填充墙

编制单位：中国建筑西南设计研究院有限公司
实施日期：2015年04月01日
图集编号：西南15G701-1

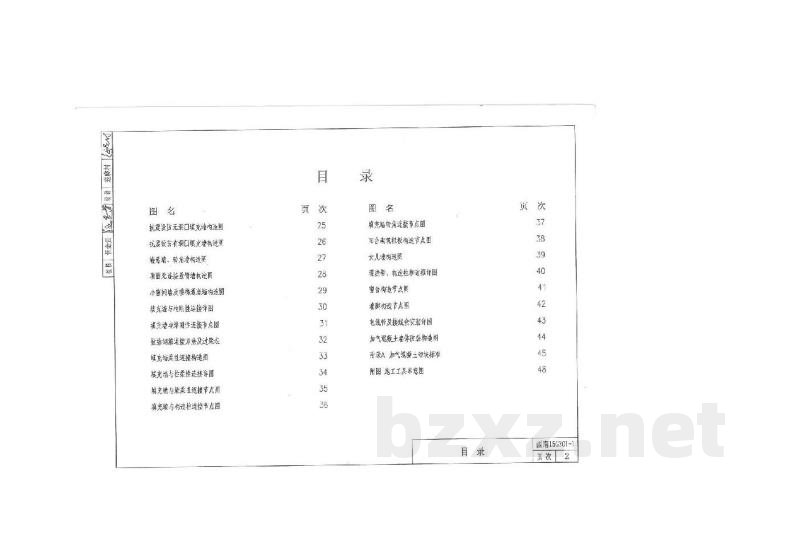

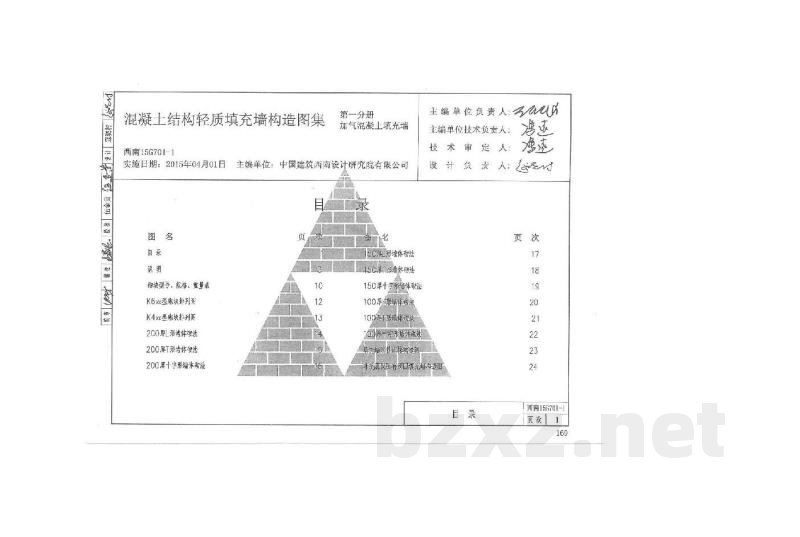

【目录】
1. 说明
2. 设计依据
3. 采用要求
4. 设计原则
5. 构造措施

1 说明
1.1 本图集适用于西南地区非抗震及就震设防烈度为6~9度的钢筋混凝土结构中的蒸压加气混凝土砌块（以下简称为加气混凝土砌块）填充墙。
1.2 抗震措施：烈度与抗震设计烈度不同时，按抗震设防烈度采用。
1.3 本图集适用的加气混凝土砌块体积密度级别为B05、B06，强度级别为2.5、A3.5。
1.4 加气混凝土砌块规格：
1.4.1 标志尺寸：标准块长度为600mm；辅积块长度为400、300、200mm；宽度为250、200、150及100mm；高度为200mm。
1.4.2 加气混凝土砌块长度尺寸为负误差，其值不大于±5mm。
1.5 对于其他类型和规格的加气混凝土砌块，可参考本图集。
1.6 下列情况不应采用加气混凝土砌块：
1.6.1 建筑外墙（防潮要求高处）；
1.6.2 长期处于混水或化学腐蚀环境；
1.6.3 墙体表面环境经常处于BCC以上的环境。

2 设计依据
- 《建筑抗震设计规范》GB50011-2010
- 《混凝土结构设计规范》GB50010-2010
- 《混凝土结构设计标准》GB50010-2011
- 《混凝土结构设计通用规范》GB50010-2011
- 《混凝土结构工程施工质量验收规范》GB50202-2012（2011年版）
- 《加气混凝土砌块应用技术规程》JGJ/T 17-2008
- GB1968-2006《环境土建筑砂浆与抹面砂浆》
- JC899-2001《住宅建筑模数标准》
- GB/T 50000-2001

3 采用要求
3.1 加气混凝土砌块及砂浆强度等级不应低于A2.5；用于外墙和潮湿环境的内墙时应符合要求。

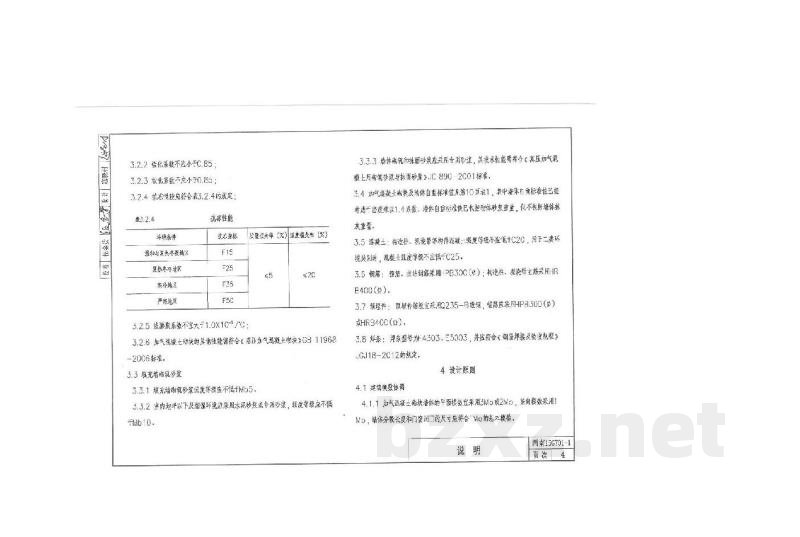

3.2 加气混凝土砌块的物理性能应符合下列规定：
3.2.1 加气混凝土砌块筑时的含水率应小于30%；
3.2.2 碳化系数不应小于C.85；
3.2.3 膨胀系数不应小于0.85；
3.2.3 抗冻性能应符合抗冻指标规定：
- 夏热冬冷地区：F15；
- 夏热冬暖地区：F25；
- 温和地区：F35；
- 冷寒地区：F5C。
3.2.4 强度损失率、吸水率等指标应符合相关标准。
3.3 填充墙砌筑砂浆：
3.3.1 填塞砌筑砂浆强度等级不低于M5；
3.3.2 室内地坪以下及潮湿环境使用水泥砂浆或专用砂浆，强度等级不低于M10。
3.3.3 砌体抹面砂浆应采用专用砂浆，其技术性能需符合JC899-2001标准。
3.5 构造构件：过梁、现浇带等构件混凝土强度等级不低于C20；用于二类环境类别时，不应低于C25。
3.6 钢筋：拉结钢筋采用HPB300或HRB400；
3.7 预埋件：预埋件拉结板宜采用Q235-B级网钢，结筋采用HPB300或HRB400。
3.8 焊条：型号应符合《钢筋焊接及验收规程》GB/T 50202-2012相关规定。

4 设计原则
4.1 建筑模数协调：
4.1.1 砌块模数宜采用3Mo或2Mo，整向模数采用1Mo。填充墙分段长度和门窗口尺寸应符合Mo的模数基数。
4.1.2 外墙厚度标注尺寸为250、200mm（实际尺寸为240、190mm）；内墙厚度标注尺寸为200、150、100mm（实际尺寸为190、140、90mm）。
4.2 填充墙高厚比验算：
4.2.1 采用高厚比[H/t]进行核算。填充墙的允许最大高度[H]受高厚比限制。
注：[H]指填充墙高度与柱间净高的折算值。
4.3 连接方式：
4.3.1 填充墙端部及转角应与结构构件连接。根据抗震设防等级不同，可采用刚性连接或柔性连接。
4.3.2 抗震设防要求较高时，建议采用柔性连接。
4.4 填充墙拉结：
4.4.1 拉结钢筋伸入长度：非抗震设防时为700mm；6~7度设防时按工程情况确定；8~9度设防时应贯通设置。

5 构造措施
5.1 起点构造：
5.1.1 填充墙底部应设置构造柱。
5.1.2 非抗震设防地区，在填充墙转角处应设置钢筋混凝土构造柱。
