西南11J412 阳台、外廓、楼梯栏杆

西南11J412 阳台、外廊、楼梯栏杆
实施日期：2011年06月01日
主编单位：重庆市设计院

目录：
（一）编制说明
（二）砌体、混凝土阳台栏板
（三）砌体、混凝土阳台栏板详图
（四）预制混凝土花台详图
（五）混凝土阳台栏板
（六）混凝土阳台栏板详图
（七）混凝土阳台栏杆
（八）金属阳台栏杆
（九）金属阳台栏杆详图
（十）金属阳台栏杆托
（十一）金属阳台柱
（十二）阳台、外廊栏杆（板）详图
（十三）阳台分隔板、置物架详图
（十四）预制件详图
（十五）金属楼梯栏杆
（十六）木楼梯栏杆
（十七）玻璃楼梯栏板
（十八）钢筋混凝土楼梯栏板
（十九）楼梯栏杆扶手、楼梯栏杆加强筋详图
（二十）掌墙挑手详图
（二十一）楼梯间护窗栏杆
（二十二）房间内护窗栏杆
（二十三）钢筋混凝土栏杆与扶手连接详图
（二十四）楼梯扶手与墙体连接详图
（二十五）栏杆与楼梯踏步连接详图
（二十六）预制件详图
（二十七）金属扶手
（二十八）塑料扶手详图
（二十九）硬木扶手详图
（三十）楼梯踏步防滑条详图
（三十一）楼梯踏步地毯及压毯板详图
（三十二）楼梯转弯处栏杆做法

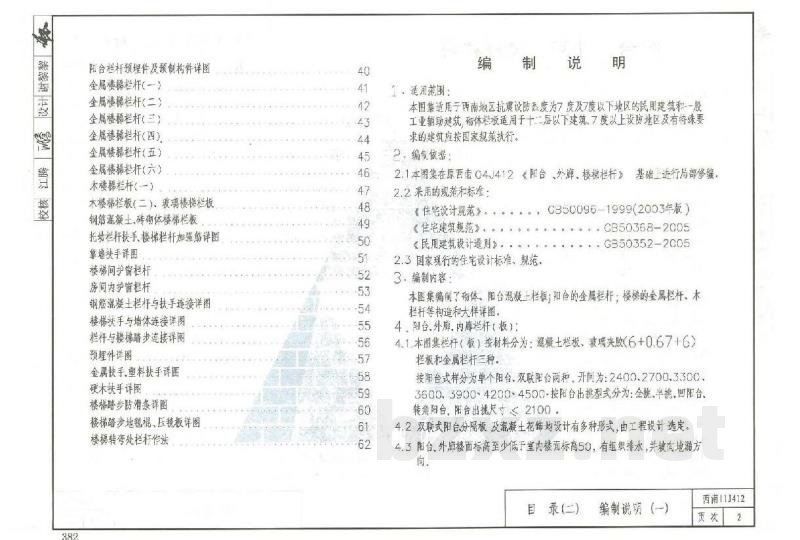

编制说明（一）

1、适用范围：
本图集适用于西南地区抗震设防烈度为7度及7度以下地区的民用建筑和部分工业辅助建筑。砌体栏板适用于十二层以下建筑。7度以上设防地区及有特殊要求的建筑应按国家规范执行。

2、编制依据：
2.1 本图集在原西南C4J412《阳台，外廊，楼梯栏杆》基础上进行局部修编。
2.2 采用的规范和标准：
《住宅设计规范》、《住宅建筑规范》、《民用建筑设计通则》等国家现行住宅设计标准、规范。

3、编制内容：
本图集编列了砌体、混凝土阳台栏板；阳台的金属栏杆；楼梯的金属栏杆、木栏杆等构造和大样详图。

4、阳台、外廊栏杆（板）：
4.1 栏杆（板）按材料分为：混凝土栏板、玻璃夹胶（6+0.67+6）栏板和金属栏杆三种。按阳台式样分为单个阳台、双联阳台；按开间尺寸分为2400、2700、3300、3600、3900、4200、4500等；按阳台出挑型式分为全挑、单挑、凹阳台、转角阳台，阳台出挑尺寸≤2100mm。
4.2 双联式阳台分隔板及混凝土花饰均设计有多种形式，由工程设计选定。
4.3 阳台、外廊楼面标高至少低于室内楼面标高50mm，应有组织排水，并向地漏方向放坡，坡度为0.5%-1.0%。
4.4 栏杆（板）高度应保证找坡及可踏步路面上净高1100mm两种，前者适用于低层及多层住宅，后者适用于高层住宅。其它建筑栏杆高度详单体设计。（用于幼儿园及少年儿童活动场地的栏杆，垂直杆件净距不应大于110mm，且不易于攀爬。）
4.5 阳台栏杆（板）上不能悬挂重物。当需安装空调室外机、大型广告等时，须由工程设计经结构计算后专门处理。
4.6 阳台梁板详单体设计。
4.7 双联阳台分隔板的防盗问题，详工程单体设计并与立面统一考虑。
4.8 材料和施工制作：
4.8.1 阳台、外廊栏杆的立柱和扶手用C20细石混凝土现浇，钢筋工程用C20细石混凝土现浇或预制。混凝土花饰用C20细石混凝土预制。墙体栏板采用90mm厚页岩空心砖、加气混凝土砌块100mm厚（密度为700kg/m³）空心砖，加气混凝土砌块用M5水泥砂浆彻筑，并在图示位置配20mm长水平拉结筋。立柱及扶手应在墙体栏板翻筑好就位后，再进行浇灌，使之连成整体。柱内主筋应在柱中预留，上端弯入扶手内，并与扶手一起现浇。
4.8.2 阳台、外廊栏板及分隔板与主体结构连接分为两种情况：
（1）砌体栏板、分隔板及扶手配筋：若主体结构是预制，应按图示位置预埋YK型预埋件与砌体栏杆、分隔板及扶手配筋焊接；若主体结构是钢筋混凝土柱或墙，应在柱或墙内按图示位置预留（或置入）与栏板、分隔板及扶手配筋相同直径的钢筋，钢筋搭接长度为250mm，再浇筑栏板。
（2）现浇钢筋混凝土栏板、分隔板及扶手配筋：若主体结构是砌体或钢筋混凝土柱或墙，应在主体结构相应位置预埋或置入与栏板、分隔板及扶手筋相同直径的钢筋，且搭接均为250mm，再浇灌混凝土。
4.8.3 粉刷及面层：楼档根部、分体时，用20mm厚1:2.5水泥砂浆分两次粉刷，底层厚12mm，面层厚8mm；当栏板为现浇钢筋混凝土时，为15mm厚1:2.5水泥砂浆抹面，底层8mm，面层5mm（面层做法自工程设计确定）。用钢模制作，使构件表面光洁，棱角方正。待花饰安装完毕后，用1:1水泥砂浆补孔眼，打磨整齐后方可按设计需要作涂料面层。
4.8.4 预制钢筋混凝土构件浇灌必须密实，保证钢筋的位置及相应的保护层厚度，注意预埋件位置。
4.8.5 预制超细模片。

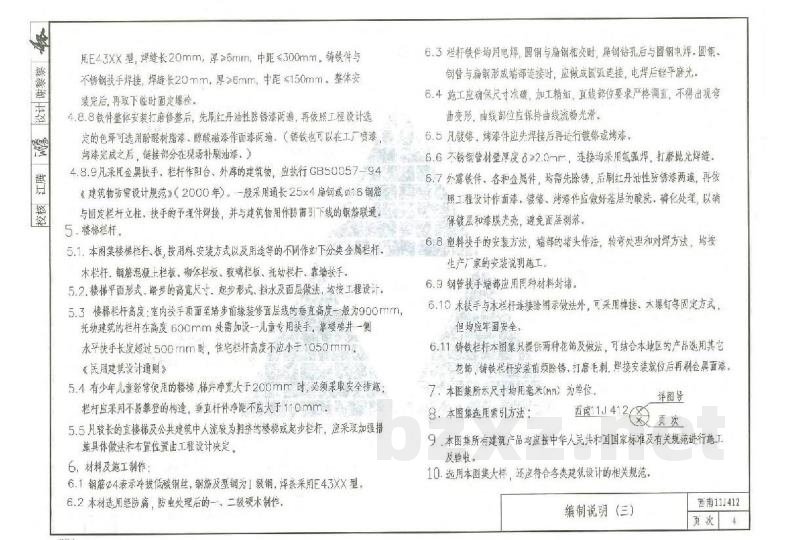

4.8.6 焊接与连接：不锈钢扶手与壁厚均>2mm，连接饰件壁厚≥1.5mm，用不锈钢焊条氢氧焊，焊缝通过，清理毛刺。立柱与预埋件焊接采用接触焊，E43焊条，焊缝厚≥6mm。预埋件为3号钢、锚筋为工字钢，采用接触焊，焊缝厚>6mm。
4.8.7 金属件安装：锈件安装前要打磨毛刺，安装就位后，用临时螺栓固定，电焊连接。采用E43XX型焊条，焊缝长20mm，厚6mm，中距≤300mm；铸铁件与不锈钢扶手焊接，焊缝长20mm，厚≥6mm，中距≤150mm。整体安装完后，再拆下临时固定螺栓。
4.8.8 防锈处理：外露铁件及各构件均需先除锈，后刷红丹油性防锈漆两遍，再依照工程设计选定的颜色作面漆。可选用酚醛树脂漆、醇酸磁漆作面漆两遍。（铸铁也可以在工厂喷漆、烤漆完成之后，连接部分在现场补刷油漆。）
4.8.9 防雷：凡采用金属扶手、栏杆作为阳台、外廊的建筑物，应执行GB5005794《建筑物防雷设计规范》（2000年）。一般采用通长25×4mm钢筋或Φ16钢筋与固定栏杆立柱、扶手的预埋件焊接，并与建筑物用作防雷引下线的钢筋联通。

5、楼梯栏杆：
5.1 本图集包括楼梯栏杆、板，按用料、安装方式以及用途的不同划分为：金属栏杆、木栏杆、钢筋混凝土栏板、砌体栏板、玻璃栏板、扶手栏杆、靠墙扶手。
5.2 楼梯平面形式、踏步的高宽尺寸、起步形式、挡水及踢面做法，均按工程设计。
5.3 楼梯栏杆高度：室内扶手顶面至踏步前缘装修面层线的垂直高度一般为900mm。托幼建筑的栏杆在高度600mm处需设儿童专用扶手；靠楼梯井一侧水平扶手长度超过500mm时，楼梯栏杆高度不应小于1050mm（按《民用建筑设计通则》）。
5.4 有少年儿童经常使用的楼梯，当梯段净宽大于200mm时，必须采取安全措施；栏杆应采用不易攀登的构造，垂直杆件净距不应大于110mm。
5.5 凡较长的直楼梯及公共建筑中人流较为拥挤的楼梯或起步栏杆，应采取加强措施，具体做法和布置位置由工程设计决定。

6、材料及施工制作：
6.1 钢筋@6表示冷拔低碳钢丝，钢件及型钢为1级钢，焊条采用E43XX型。
6.2 木材选用经防腐、防虫处理后的一、二级硬木制作。
6.3 栏杆铁件均采用电焊，圆钢与角钢相交时，扁钢钻孔后与圆钢电焊。圆钢、钢管与扁钢形成端部连接时，应做成圆弧连接，电焊后平磨光整。
6.4 工艺应确保尺寸准确，加工精细，直线部位要求严格调直，不得出现弯曲变形，曲线部位应保持曲线流畅光滑。
6.5 凡镀铬、烤漆件应先焊接后再进行镀铬或烤漆。
6.6 不锈钢管材壁厚d>2.0mm，连接均采用氩弧焊，打磨光整。
6.7 外露铁件、各构件均需先除锈，后刷红丹油性防锈漆两遍，再依照工程设计作面漆；镀铬、烤漆件应做好基层的酸洗、磷化处理，以确保镀层和漆膜光亮，避免面层剥落。
6.8 塑料扶手的安装方法、端部的堵头做法、转弯处理和对焊方法，均遵从生产厂家的安装说明施工。
6.9 钢管扶手端部应用同种材料封堵。
6.10 木扶手与木栏杆连接除图示做法外，可采用榫接、木螺钉等固定方式，但均应牢固安全。
6.11 铸铁栏杆本图集只提供两种花饰及做法，可结合本地区的产品选用其它花饰。铸铁栏杆安装前须除锈、打磨毛刺，焊接安装就位后再刷合成面漆。

7、本图集所示尺寸均用毫米(mm)为单位。
8、本图集选用索引方法：西南11J412/X 详图导页。
9、本图集所有建筑产品均应按中华人民共和国国家标准及有关规范进行施工及验收。
10、选用本图集大样，还应符合同类建筑设计的相关规范。
