皖2008G304 民用建筑物抗震构造图集（一）砌体结构

安徽省工程建设标准设计 民用建筑物抗震构造图集（一）（砌体结构）
统一编号：DBJT11-104
图集号：皖2008G304

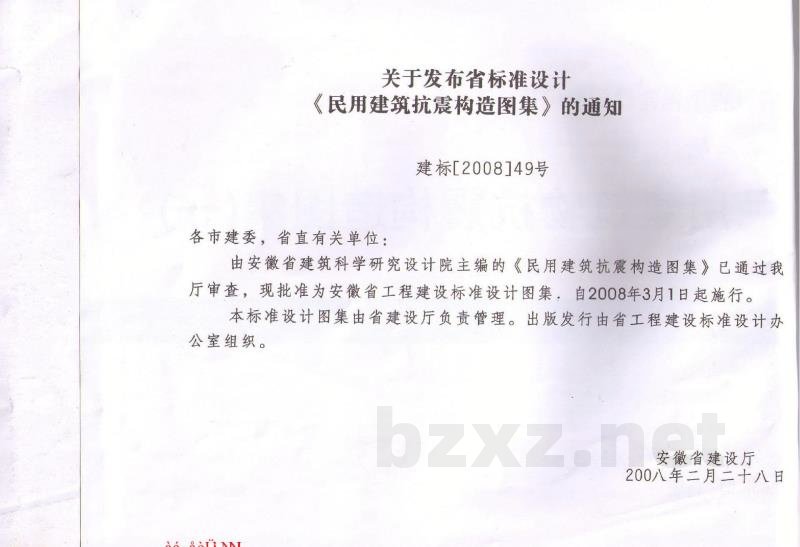

关于发布省标准设计《民用建筑抗震构造图集》的通知（建标[2008]49号）

各市建委，省直有关单位：
由安徽省建筑科学研究设计院主编的《民用建筑抗震构造图集》已通过我厅审查，现批准为安徽省工程建设标准设计图集，自2008年3月1日起施行。本标准设计图集由省建设厅负责管理。出版发行由省工程建设标准设计办公室组织。

安徽省建设厅
2008年2月28日

---

民用建筑物抗震构造图集（一）（砌体结构）
批准部门：安徽省建设厅
主编单位：安徽省建筑科学研究设计院
实行日期：2008年3月1日

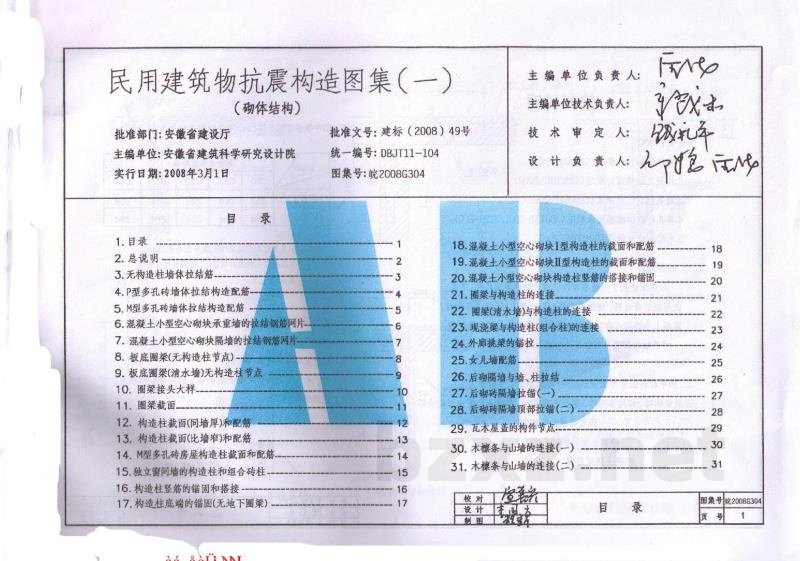

【目录】
1. 目录
2. 总说明
3. 无构造柱墙体拉结筋
4. P型多孔砖墙体拉结构造配筋
5. M型多孔砖墙体拉结构造配筋
6. 混凝土小型空心砌块承重墙的拉结钢筋网片
7. 混凝土小型空心砌块隔墙的拉结钢筋网片
8. 板底圈梁（无构造柱节点）
9. 板底圈梁（清水墙）无构造柱节点
10. 圈梁接头大样
11. 圈梁截面
12. 构造柱截面（同墙厚）和配筋
13. 构造柱截面（比墙窄）和配筋
14. M型多孔砖房屋构造柱截面和配筋
15. 独立窗间墙的构造柱和组合砖柱
16. 构造柱竖筋的锚固和搭接
17. 构造柱底端的锚固（无地下圈梁）
18. 混凝土小型空心砌块Ⅰ型构造柱的截面和配筋
19. 混凝土小型空心砌块Ⅱ型构造柱的截面和配筋
20. 混凝土小型空心砌块构造柱竖筋的搭接和锚固
21. 圈梁与构造柱的连接
22. 圈梁（清水墙）与构造柱的连接
23. 现浇梁与构造柱（组合柱）的连接
24. 外廊挑梁的锚拉
25. 女儿墙配筋
26. 后砌隔墙与墙、柱拉结
27. 后砌砖隔墙拉锚（一）
28. 后砌砖隔墙顶部拉锚（二）
29. 瓦木屋盖的构件节点
30. 木条与山墙的连接（一）
31. 木条与山墙的连接（二）

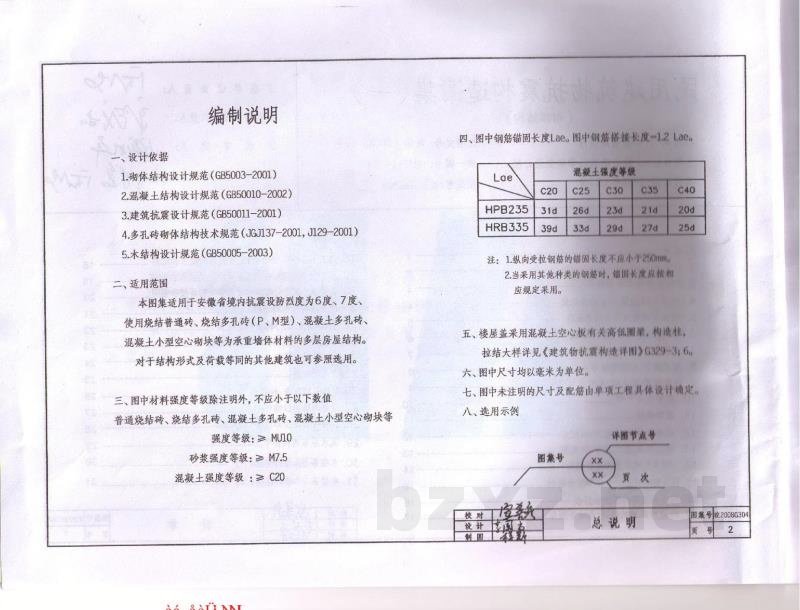

【一、设计依据】
1. 砌体结构设计规范（GB5003-2001）
2. 混凝土结构设计规范（GB50010-2002）
3. 建筑抗震设计规范（GB50011-2001）
4. 多孔砖砌体结构技术规范（JGJ137-2001，J129-2001）
5. 木结构设计规范（GB50005-2003）

【二、适用范围】
本图集适用于安徽省境内抗震设防烈度为6度、7度，使用烧结普通砖、烧结多孔砖（P、M型）、混凝土多孔砖、混凝土小型空心砌块等为承重墙体材料的多层房屋结构。对于结构形式及荷载等同的其他建筑也可参照选用。

【三、材料强度等级要求】
图中材料强度等级除注明外，不应小于以下数值：
1. 普通烧结砖、烧结多孔砖、混凝土多孔砖、混凝土小型空心砌块等：≥MU10
2. 砂浆强度等级：≥M7.5
3. 混凝土强度等级：≥C20

【四、钢筋锚固与搭接】
图中钢筋锚固长度为 $L_{ae}$，图中钢筋搭接长度为 $1.2L_{ae}$。
混凝土强度等级对应的锚固长度参考：
- C20：31d / 39d
- C25：26d / 33d
- C30：23d / 29d
- C35：21d / 27d
- C40：20d / 25d
注：
1. 纵向受拉钢筋的锚固长度不应小于250mm。
2. 当采用其他种类的钢筋时，锚固长度应按相应规定采用。

【五、其他说明】
1. 楼屋盖采用混凝土空心板有关高低圈梁、构造柱、拉结大样详见《建筑物抗震构造详图》G329-3。
2. 图中尺寸均以毫米为单位。
3. 图中未注明的尺寸及配筋由单项工程具体设计确定。

【六、选用示例与构造详图说明】

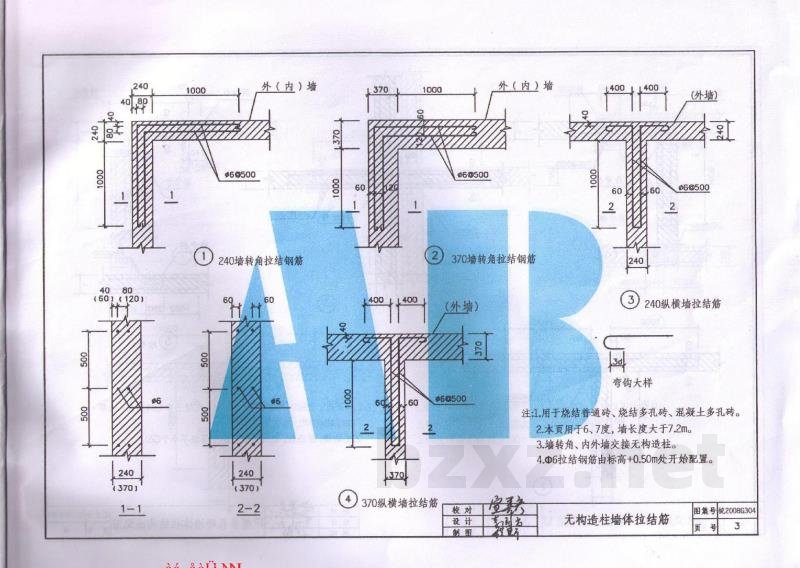

（示例1）无构造柱墙体拉结筋（图集号：皖2008G304）
本页用于烧结普通砖、烧结多孔砖、混凝土多孔砖；用于6、7度烈度，墙长度大于7.2m；墙转角、内外墙交接无构造柱；@6拉结钢筋由标高+0.50m处开始配置。

（示例2）构造柱（图集号：皖2008G304）
本页用于烧结普通砖和P型多孔砖、混凝土多孔砖房屋；墙厚 $t$ 取240或370，按单体设计；先砌墙，后浇柱，柱的混凝土强度等级不小于C20。

（示例3）P型多孔砖墙体拉结构造配筋（图集号：皖2008G304）
