05J6 外装修图集（05系列建筑标准设计图集DBJT03-22-2005）

05系列建筑标准设计图集 DBJT03-222005
05J6 外装修
编制单位：天津市建筑设计院

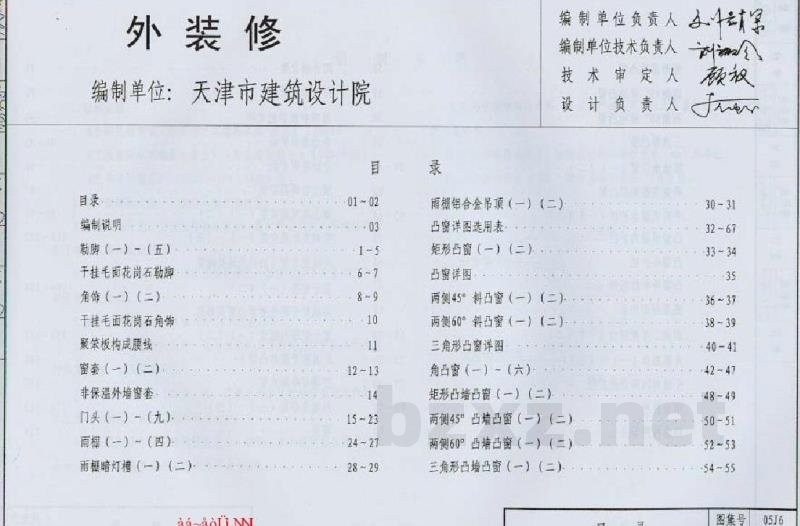

目录

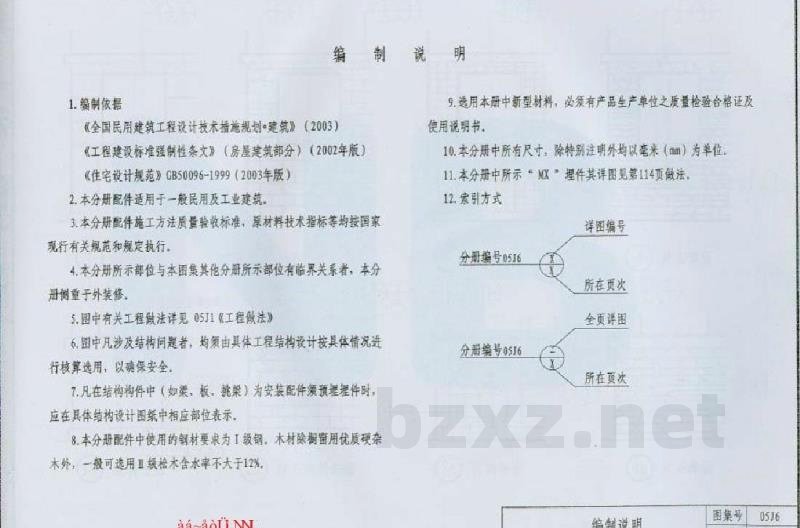

【编制说明】
1. 编制依据：本图集参考了新型材料及相关设计规范。使用本图集中所涉及的新型材料时，必须有产品生产单位之质量检验合格证及《全国民用建筑工程设计技术标准·建筑》（2003）（工程建设标准强制性条文）（房屋建筑部分）（2002年版）、《住宅设计规范》GB50096-1999（2003年版）。
2. 本分册配件适用于一般民用及工业建筑。
3. 本分册配件施工方法、质量验收标准、原材料技术指标等均按国家现行有关规范和规定执行。
4. 本分册所示部位与本图集其他分册所示部位有临界关系者，本分册优先执行外装修相关规定。
5. 图中有关工程做法详见05J1《工程做法》。
6. 图中凡涉及结构问题者，均须由具体工程结构设计按具体情况进行核算选用，以确保安全。
7. 凡在结构构件中（如板、挑架）为安装配件须预留埋件时，应在具体结构设计图纸中相应部位予以表示。
8. 本分册配件中使用的钢材要求为I级钢；木材除窗用优质硬杂木外，一般可选用A级木，含水率不大于12%。
9. 本分册中所有尺寸，除特别注明外，均以毫米（mm）为单位。
10. 本分册中所示“MX*”埋件详图见第114页。

【图集目录】
图集号 | 内容描述 | 页码
---|---|---
05J6 01 | 勒脚（一）涂料饰面 | 1-5
05J6 02 | 勒脚（二）石材饰面 | 6-7
05J6 03 | 勒脚（三）片石饰面 | 8-9
05J6 04 | 勒脚（四）仿石涂料饰面 | 10
05J6 05 | 勒脚（五）干挂毛面花岗石勒脚 | 12-13
05J6 06 | 角带（一）（二）干挂毛面花岗石角饰 | 14
05J6 07 | 聚石板构成腰线 | 15-23
05J6 08 | 非保温外墙套 | 24-27
05J6 09 | 凸窗详图选用表 | 28-29
05J6 10 | 矩形凸窗（一）（二） | 30-31
05J6 11 | 两侧45°斜凸窗（一）（二） | 32-34
05J6 12 | 两侧60°斜凸窗（一）（二） | 35
05J6 13 | 三角形凸窗详图 | 36-37
05J6 14 | 矩形凸窗（一）（二） | 38-39
05J6 15 | 两侧45°凸墙凸窗（一）（二） | 40-41
05J6 16 | 两侧60°凸墙凸窗（一）（二） | 42-47
05J6 17 | 三角形凸墙凸窗（一）（二） | 48-49
05J6 18 | 矩形落地凸窗 | 50-51
05J6 19 | 两侧45°落地凸窗 | 52-53
05J6 20 | 两侧60°落地凸窗 | 54-55
05J6 21 | 三角形落地凸窗 | 56-57
05J6 22 | 落地角窗 | 58
05J6 23 | 窗沿墙内护栏 | 59
05J6 24 | 凸窗外护栏 | 60-61
05J6 25 | 凸窗外护栏花饰 | 62
05J6 26 | 封闭阳台外护栏 | 63-64
05J6 27 | 全玻封闭阳台外护栏 | 65
05J6 28 | 阳台栏杆 | 66
05J6 29 | 阳台构件节点 | 67
05J6 30 | 阳台晒衣架 | 68
05J6 31 | 阳台雨水管 | 69-70
05J6 32 | 护板护栏式样 | 71-76
05J6 33 | 电动卷帘护板 | 77-88
05J6 34 | 手动卷帘护板 | 89-92
05J6 35 | 墙上空调器安装（一）（二） | 93
05J6 36 | 空调室外机安装（一）（二）（三） | 94-95
05J6 37 | 外机置于窗下 | 96-97
05J6 38 | 外机置于窗套（一）（二） | 98-99
05J6 39 | 外机置于矩形凸窗下方 | 100-103
05J6 40 | 外机置于两个矩形凸窗之间 | 104-105
05J6 41 | 外机置于矩形凸窗下 | 106-107
05J6 42 | 空调排冷凝水管 | 108
05J6 43 | 外墙变形缝（一）（四） | 109

【构造详图说明（节选）】
勒脚做法（05J6 01-03）：
- 涂料饰面：使用抗裂砂浆，首层范圈内加厚质水泥砂浆及聚合物砂浆，并铺设玻纤网格布。
- 石材饰面：使用高粘接性能胶（水泥砂浆或聚合物砂浆）粘贴片石，并使用膨胀螺钉固定，上下错开布置。

凸窗构造相关：
- 包含矩形凸窗、斜凸窗（45°/60°）、三角形凸窗及落地凸窗等多种形式。
- 窗户护栏包括窗沿墙内护栏、凸窗外护栏及阳台护栏等。
