新02G04 管沟及盖板

新02G04 管沟及盖板
编制单位：山西省阳泉市建筑设计院

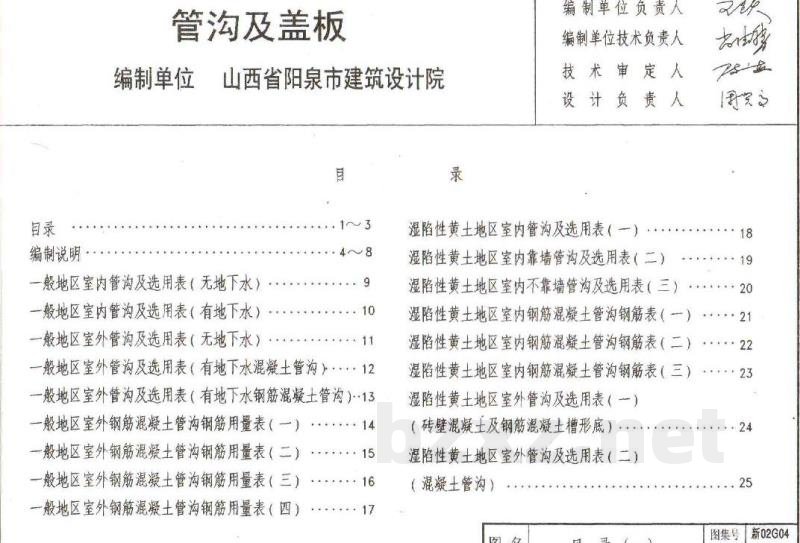

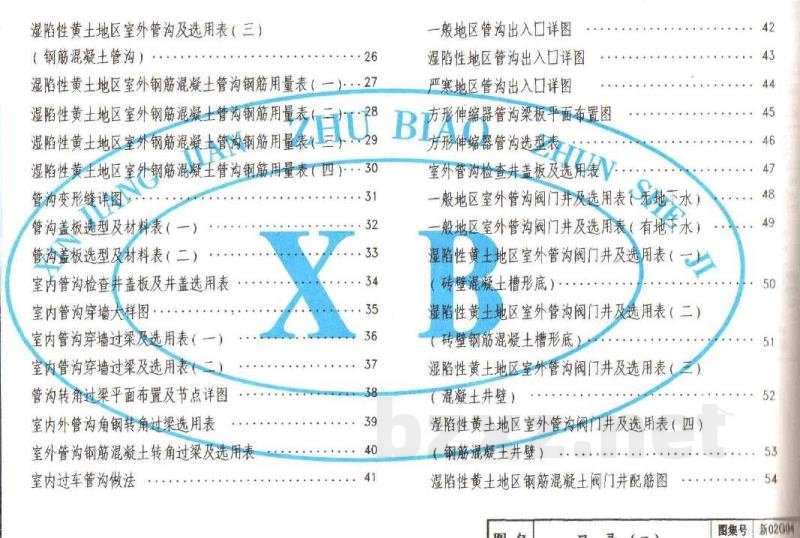

【目录】
1. 一般地区室内管沟及选用表（无地下水/有地下水）
2. 一般地区室外管沟及选用表（无地下水/有地下水混凝土管沟/有地下水钢筋混凝土管沟）
3. 一般地区室外钢筋混凝土管沟钢筋用量表（一至四）
4. 湿陷性黄土地区室内管沟及选用表（一至三：含靠墙与不靠墙）
5. 湿陷性黄土地区室内钢筋混凝土管沟钢筋表（一至三）
6. 湿陷性黄土地区室外管沟及选用表（一至三：含砖壁混凝土、混凝土、钢筋混凝土等构造）
7. 管沟出入口及变形缝详图（一般地区、湿陷性地区、严寒地区）
8. 管沟盖板选型及材料表（一、二）
9. 室内管沟检查并盖板及井盖选用表、室内管沟穿墙大样图及过梁选用表
10. 管沟转角过梁及节点详图、室内外管沟角钢转角过梁选用表
11. 室外管沟钢筋混凝土转角过梁及选用表、室内过车管沟做法
12. 伸缩器管沟梁板平面布置图、室外管沟检查井盖板及选用表
13. 一般地区室外管沟阀门井及选用表（无地下水/有地下水）
14. 湿陷性黄土地区室外管沟阀门井及选用表（一至四：含砖壁混凝土、钢筋混凝土等）
15. 湿陷性黄土地区钢筋混凝土阀门井配筋图及钢筋表（一至三）
16. 湿陷性黄土地区混凝土及钢筋混凝土检漏井
17. 阀门井过梁详图及材料表、阀门井开孔盖板及材料表、井孔盖板（RB-1/RB-2）及盖板座（BZ-1/BZ-2）详图及材料表
18. 附录A：荷载选用说明（汽车荷载技术指标、计算及示例）

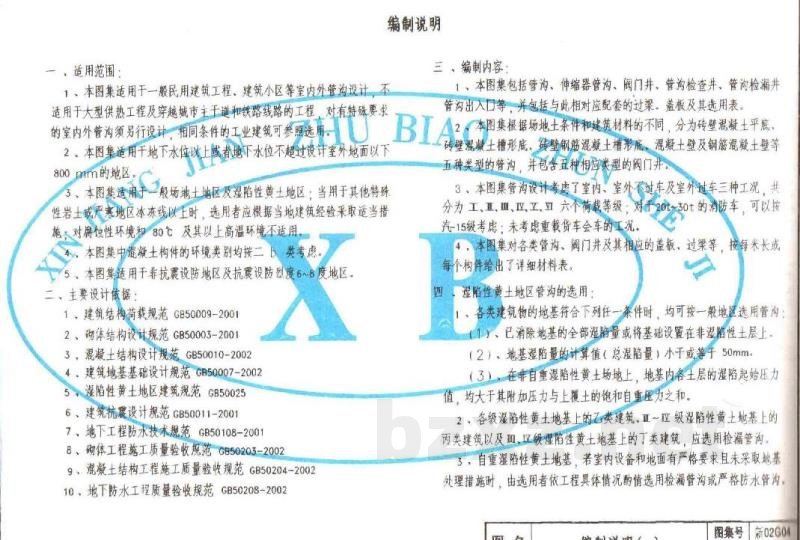

【编制说明（一）】
一、适用范围
1. 本图集适用于一般民用建筑工程、建筑小区等室内外管沟设计。不适用于大型供热工程及穿越城市主干道和铁路线路的工程；有特殊要求的室内外管沟须另行设计；相同条件的工业建筑可参照选用。
2. 适用于地下水位以上或者地下水位不超过设计室外地面以下800mm的地区。
3. 适用于一般场地地区及湿陷性黄土地区。当用于其他特殊性岩土或严寒地区冰冻线以上时，选用者应根据当地建筑经验采取适当措施。本图集中混凝土构件环境类别均按二类环境考虑。不适用于脚蚀性环境及80℃及其以上高温环境。
4. 适用于非抗震设防地区及抗震设防烈度6~8度地区。

二、主要设计依据
包括《建筑结构荷载规范》GB50009、《砌体结构设计规范》GB50003、《混凝土结构设计规范》GB50010、《建筑地基基础设计规范》GB50007、《湿陷性黄土地区建筑规范》GB50025、《建筑抗震设计规范》GB50011、《地下工程防水技术规范》GB50108、《砌体工程施工质量验收规范》GB50203、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208。

三、编制内容
1. 本图集包括管沟、伸缩器管沟、阀门井、管沟检查井、管沟检漏井及相关的过梁、盖板及其选用表。根据场地土条件和建筑材料的不同，分为砖壁混凝土槽形底、纯混凝土槽形底、砖壁钢筋混凝土槽形底、混凝土壁及钢筋混凝土壁五种类型。
2. 管沟设计考虑了室内、室外不通车及室外过车三种工况，分为六个荷载等级。对于20t-30t的消防车，可以按汽-15级考虑。未考虑重载货车会车的工况。

四、湿陷性黄土地区管沟选用说明
1. 下列条件之一时，可按一般地区选用管沟：
(1) 已消除地基的全部湿陷量或基础设置在非湿陷性土层上；
(2) 地基总湿陷量小于或等于50mm；
(3) 在非自重湿陷性黄土地基上，各土层起始压力值大于其附加压力与上覆土饱和自重压力之和。
2. 湿陷性黄土地基上的乙类建筑、丙类建筑及丁类建筑，应选用检漏管沟。
3. 若室内设备和地面有严格要求且未采取地基处理措施，应选用检漏管沟或严格防水管沟。

五、湿陷性黄土地区管沟分类及选型
根据《湿陷性黄土地区建筑规范》GB50025，本图集分为“检漏管沟”和“严格防水管沟”两类：
- 检漏管沟：B1型（砖壁混凝土槽形底，用于室内）、B2型（砖壁钢筋混凝土槽形底，用于室内）、B3型（混凝土，用于室外）、B4型（钢筋混凝土，用于室外）。
- 严格防水管沟：C型（砖壁混凝土槽形底，用于室内）、C2型（砖壁钢筋混凝土槽形底，用于室内）、C3型（混凝土，用于室外）、C4型（钢筋混凝土，用于室外）。
注：室外管沟指防护距离之内敷设的给排水与供热管道管沟。

六、设计计算与选用说明
1. 管沟盖板：
(1) 按简支板计算，计算跨度L=1.058 * B（B为沟宽）。
(2) 板上荷载包括：板自重、覆土重（r=18kN/m³）、地面活荷载、汽车荷载（前两项不同时考虑）。
(3) 荷载等级折算均布荷载标准值（kN/m）：3.5 (汽-10), 5.0 (汽-15), 10.0 (汽-10), 45.0 (汽-15), 60.0 (汽-10), 75.0 (汽-15)。

2. 管沟选用条件表摘要：
- 通行汽车（汽-10）：室内管沟（不限宽）、室外管沟（覆土h=0，不限宽）。
- 通行汽车（汽-15）：室外管沟（覆土h=0，不限宽）、室外管沟（覆土h=500mm，B>1600mm）。
- 覆土h≤800mm：室外管沟（B>1600mm）。
- 覆土800mm>h>500mm：室外管沟（B>1000mm）。
- 覆土800mm>h>300mm：室外管沟（B>1400mm）。
