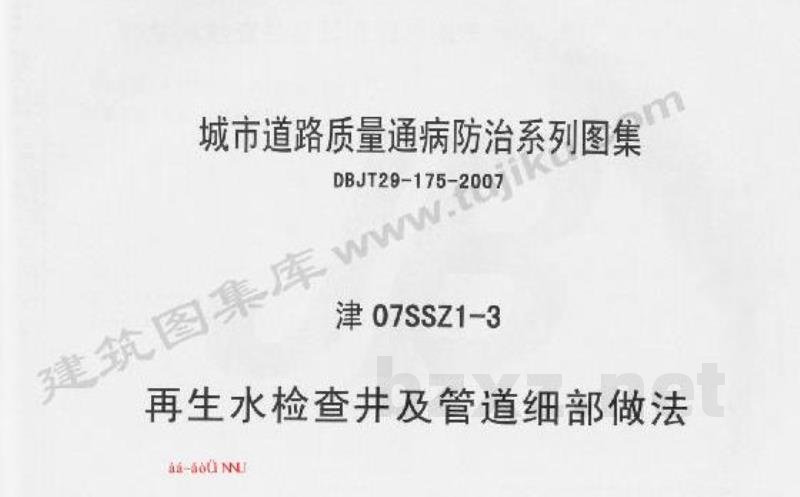

津07SSZ1-3 再生水检查井及管道细部做法

城市道路质量通病防治系列图集

DBJT29-175-2007

津 07SSZ1-3

再生水检查井及管道细部做法

再生水检查井及管道细部做法

目　录

目录 .................................................... C01
编制说明 ................................................. C02

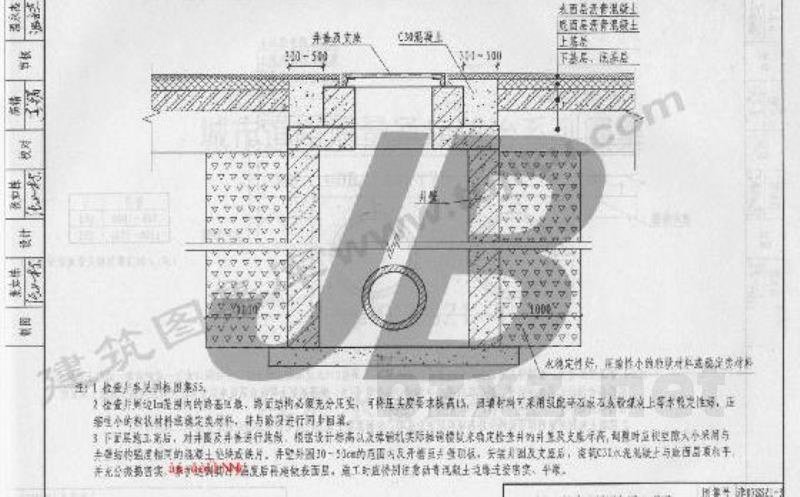

再生水检查井周围加固处理图 ....................... C1

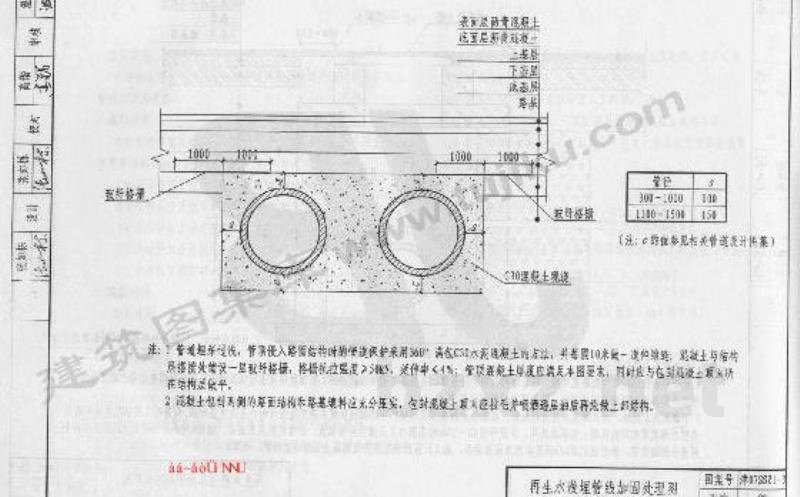

再生水流程管道附属处理图 ........................... C2

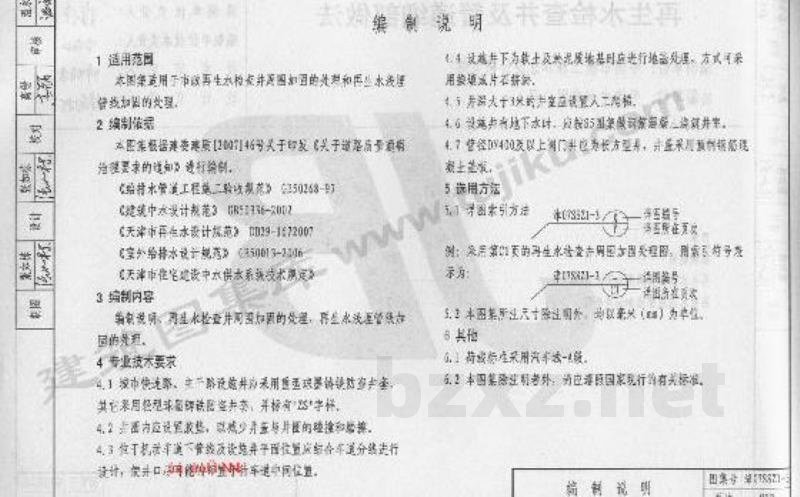

编 制 说 明

1 适用范围

本图集适用于对再生水检查井周围加固的处理和再生水埋地管线与管网的处理。

2 编制依据

本图集根据建设部建[2007]46号关于印发《关于限制房屋建筑中治理要求的通告》进行编制。

• 给水排水工程混凝土结构设计规范 GB50013-97
• 城市给水工程设计规范 CJJ 58-2009
• 天津市再生水设计规范 TJ29-16793(9)
• 室外给排水设计标准 GB50014-2006
• 天津市住宅建筑中水供水系统技术规程

3 编制内容

编制说明，再生水检查井周围加固处理、再生水埋地管线与管网的处理。

4 专业技术要求

1. 城市快速路、主干道及支线应采用重型或特轻级检查井盖，其它采用轻型铸铁球墨树脂井盖，其标称"25#-30#"。
2. 井筒内应设置爬梯，以减少井底与管底的碰撞和磨损。
3. 位于机动车道下管道及设施非平接管位宜在合流干道上进行设计。使供水管网、排水管网、雨水管网中网位置一致。

5 适用方法

1. 采用索引法

[图片]

例：采用第C1页的再生水检查井周围加固处理图，用虚线符号表示为：

[图片]

2. 本图集所注尺寸除注明外，均以毫米(mm)为单位。

6 其他

1. 荷载标准采用汽车A级。
2. 本图集除注明者外，均应遵照国家现行的有关标准。
