新06J706 聚氯乙烯（PVC）塑钢门窗

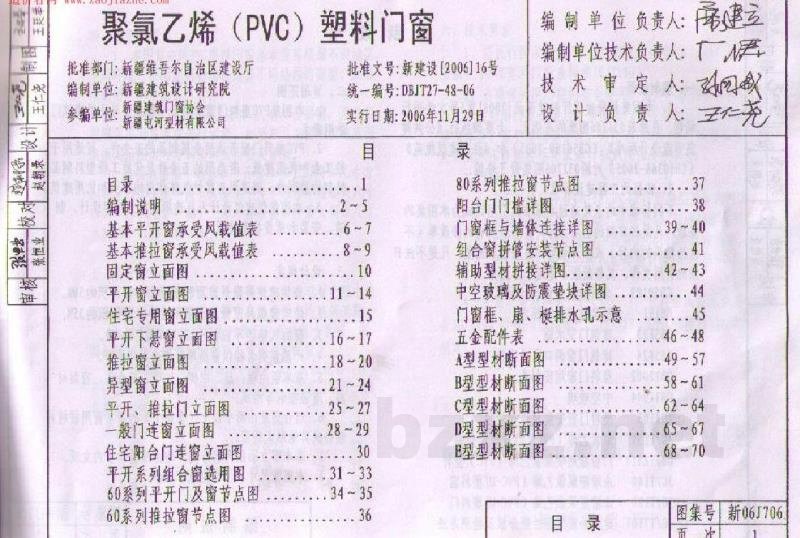

造价者网 2006 新疆维吾尔自治区工程建设标准设计DBJT27-48-06 聚氯乙烯（PVC）塑料门窗 新06J706 新疆建筑标准设计办公室 造价者网 聚氯乙烯（PVC）塑料门窗 批准部门：新蹈维吾尔自治区建设厅王 格障焊 小粮 电 编制单位：新疆建筑设计研究院参编单位：新配建筑门窗协会 新疆电河型材有限公司 目录 编制说明 基本平开窗承受风载值表 基本推拉窗承受风载值表 固定窗立面图 平开窗立面图 住宇专用窗立面图 平开下悬窗立面图 推拉窗立面图 异型窗立面图 平开、推拉门立面图 般门连窗立面图 住宅阳台门连窗立面图 平开系列组合窗选用图 60系列平开门及窗节点图 60系列推拉窗节点图 批准文号：新建设【2005】16号统-编号：DBJT27-48-06 实行日期：2006年11月29日 目就录 编制单位负责人：免建 编制单位技术负责人： 技术审定人 设计负责人仁券 80系列推拉窗节点图 2~5 6 89 10 11-14 .15 .1617 18-20 21~24 25~27 28-29 30 31-33 34~35 36 阳台门门槛详图 门窗框与墙体连接详图 组合窗拼管安装节点图 辅助型材拼接详图 中空玻璃及防震垫块详图 门窗框、扇、挺排水孔示意 五金配件表 A型型材断面图 B型材断面图 C型型材断面图 D型型材断面图 巴型型材断面图 步 目录 37 38 39~40 41 42~43 44 45 46-48 49-57 58-61 62~64 65-67 68-70 图集号新061706 页欢 生价者两 e 翡王 国 学主 部 华 友华 小国家 人贵店分单伟菜 国人贡食木艾外单居品 一编制依据 编制说明 （0V9）了广架 装精面 二，适月范围 1、本图集根据建设厅新建设函【2006]第5号文件进行编制，在厚新03J706图集的基础上，为贯彻批行《公共建筑节能设计标准》（CB50189-2005）和（住宅建筑规范》（GB50368-2005）对新03J706图集做了修编2、依据的工程建设标准 下列标准中的条款通过本标准的引用而成为本图集的条款，凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本图集，凡是不注日期的引用文件，其最新版本适用于本图集CB50189公共建筑节能设计标准 GB191 B5823 GB5824 GB12002 GBI1944 JGJ103 JG/TI31 GB/T8814 JGATI40 包装储运图示标志 建筑门窗术语 建筑门窗河口尺寸系列 塑料门窗用密封条 中空玻璃 塑料门窗安装及验收规程 聚氢乙焊（PVCO门窗增强型钢 门窗框月硬聚氢7墙（PVC）型力未增童聚氨乙烤（PVC-U）童料窗JG/T180 未增型聚氯乙烯（PYC-塑料门 JG/T7107建筑外窗气密性能分级及检测方法1本图集PVC塑料门窗适用于一般工业与民用建筑门窗使用要求 2、PVC塑料门窗若选用全属制品的五会件，可适用于般工业和民用建筑：若造用的五金件是代质工程塑料制品及特制的紧固件，则适用有体气体作用的工业和民用建筑3，本图集供建筑设计人员选用及建筑门窗设计、制造，安装和质量检查使用 三、设计规定 1、公共建筑外窗开启面积不应小于窗面积的30%2、住宅建策外窗五启面积不应小于窗面积的35%3，窗的气密性不应低于GB7107规定的4级4，产品系列名称以窗框厚度构造尺寸区分5、基本窗由框、扇、中接、玻璃、五金件、密封材料、增强型钢等组成 6.组合窗是由两个以上（含两个）的其本窗用拼撞料组合成其他形式的窗 7、基本窗立面图开启方向，均由室外向室内立观-18、本图集尺寸单位均为毫米(mm)图集号新06J706 编制说明 页次 2 告价者 四、选用说明 1、本图集中的PVC塑料门窗基本窗可根据不同地区王 华摩烊 电 不同环境、不同建筑物构造选择不同结构的窗型，或者根据用户的要求另行选择 2、本图集窗型产品为基本型，有部分拼窗，用户可根据需要对基本窗选行拼接，如月户另有要求或超成图集规定范围时可与制造商另行签定协识3、本图集窗型中的基本平开窗单橙最大洞口尺寸为2400×2100（宽×高）基本平开下录窗单格最大尺寸1800×2100（宽×高）基本推拉窗单程最大洞口尺为2400×2100（宽×高）。 五、品种和规格 1、本图集中的PVC座料门窗中，门板型材空腔中均填充保温材料，适用于有隔声或保温要求的建筑工程2、门窗的规格尺寸系列及洞口规格尺寸系列，按国标GB5824建筑门窗河口尺守系列》的规定3、本图集中的产品品种，插格系列有固定窗、平开门窗、推拉门窗、悬开窗、异型窗、组合门窗等、其各自名称代号为： 固定室 平开窗 推拉窗 组合窗 GC PC TC HC 平开门 推拉门 异型窗 门连窗 朋 PM EM YC H 六、技术要求 1、应执行国家关于PVC塑料窗行业标准JG/T140，执行国家关于PVC塑料门行业标准JG/T1802，为确保外用门窗的安全使用，生产厂家按惠工程设计，在对外用门窗选型后，领根据门窗应用地区，应用高度建筑体型，窗型结构等条件，对所选用的门窗，按照国家规定的抗风压性能指标要求进行抗风压强度核算3、材料 、PVC型材应符合GB/T8814《PYC塑料型材》的规定b、玻璃应制成中空玻璃，并符合CB/T11944标准规定CPVC塑料门窗用密封条应特合GB12002标准规定C、PVC塑料门窗用各种构配件应符合JG/T124-132标准的规定 4.成窗质量及检验PVC塑料门塑料窗成品质量应符合IG/T140《PVC-U料窗》JG/T180《PVC-U塑料门》的规定。 七、成品包装和标志 1、根据工程需要，门窗完成后，其装饰面采用保护胶带贴封，待建筑施工竣工后立印揭去店快典即 编制说明 图集号 新06J706 质欢 3 国牌 王 不来 2门窗及拼各等件，应用无脑健作用的软质材料进行包装妥放。 3、包装应牢固，并有防潮措施 4、产品出厂时应附有产品清单及产品检验合格证合格证应符合CB/T14436的规定 5、在产品明显部位应注明产品标志，标志内客包括a），制造厂名称 b）产品标记 c)、产品执行标准： d）、制造日期 八安装要求 1、PVC基抖门窗的安装要求应符合JGJ103和GB50210标准的规定。 2、餐的安装位置，开启方向安装连接方式所符合本图集规定和建筑工程设计要求3、本图集采用预留洞口的施工安装方法，润口与窗柱缝原按一般扶灰除料饰面材料规定：洞口与墙面单面间障为15mm实际窗尺寸比洞口尺寸小30mm若用户外培装饰材料要求留取较大间隙时，则另行设计瑞 4、窗柱与墙体需月保温弹性材料填充时，领采用预理件连接 5、街的安装方式另有要求时用户与生产厂家商议解决快6、窗安装完毕后按GB50210《建筑装年装修工程质量验收规范》验收。 九、保养维护 1、窗体有泊污、灰浆等杂物时，可月水溶性洗涤剂清洗十、运输 1，装运产品的运输工具应有防雨措施并保持清洁2，在运输装卸时，应保证产品不变形，不损伤，表面完好十一，借存 接练思地 1、产品应放置在通风防雨，干燥清洁的地方，严禁与房蚀物质接触 2.产品储存环境提度应低于50℃不能在阳光下暴晒，距热源不小于1米 3、产品不应直接接触地面，底部垫高应不小于100m，产品应立放，立放角不应小于70度，并有防倾倒着施编制说明 新061706 图集号 页欢 4 造价者网zao.jiazhencom 国洋 学 不 车 美 十二、本PVC塑料门窗图集系根据新疆主要型材生产厂家的产品及门窗的资料，结合新疆地区气候特点进行编制的本PVC塑料门窗图集由新嘉建筑门窗协会和新疆屯河型材有限公司参加编制 十三、索引方法 详图编号 所在页欢 十四、附表： 表1抗风压性能分级 分级 分级指 15 210 标值P，<1.5 2.0 22.022.5 C2.5 33.0 2 K3.5 40 注：1、本表引自CB/T140-2005建筑外菌航风压性续分级改检测方法。2.表中*，表示用5.0EP的具体值，联代分录代号Epa 2S.0 分级 表2气密性能分级 3 单位缝长分级指标值 my(mh) 单位面积分级指标值！ m/h） 2.5>931.5 7.524,>4.5 4 1.529205 4.52q21.5 注：本表引自GB/T140-2005建就外即气密生能分级及检测方法表3水密性能分级 分级 分缓指 标值P 2100 <150 3 2150>250 <250 350 >350 <500 5 2500 700 注：1、本表引自CB/T140-2005建统外窗本密性能分级及检测方法2、××××表示用>700Pa的具体值取代分急代号表4窗的保温性能分级 分级 aO 950.5 K1.5 pa xxxx AP>700 W/(m.k) 10 分级指标值K2.5≤K<3.02.04Kc2.51.5≤2.0K<1.5注：本表引自GB/T140-2005建流外留保温性能分装及检测方法编制说明 新06J706 图集号 页欢 5
