宁04JT-02 住宅厨房、卫生间排风道图集(二)(YQD型)

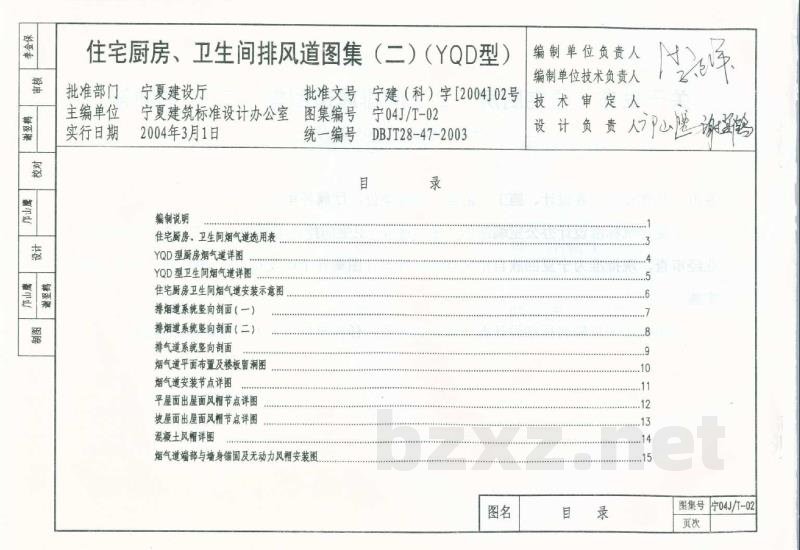

树 困 住宅厨房、卫生间排风道图集 （二）（YQD型） 批准部门宁夏建设厅 批准文号告 宁建（科）字［2004]02号 主编单位宁夏建筑标准设计办公室图集编号宁04J/T-02实行日期 2004年3月1日 编制说明 住宅厨房、卫生间烟气道选用表YQD型厨房烟气道详图 YQD型卫生间烟气道详图 住宅厨房卫生间烟气遣安装示意图排烟道系统竖向面（一） 排烟道系统竖向面（二） 排气道系统竖向面 烟气道平面布置及楼板留洞图 烟气道安装节点详图 平屋面出屋面风帽节点详图 坡屋面出屋面风帽节点详图 混凝土风帽详图 统一编号 DBJT28-47-2003 目 烟气道端部与墙身锚固及无动力风帽安装图录 图名 编制单位负责人 编制单位技术负责人 技术审定人 设计负责人 8 9 10 .12 13 15 目录 谢 图集号宁04J/T-02 页次 树 边 園碑 一、编制依据 1、《建筑设计防火规范》GBJ16-87：2、《高层民用建筑设计访火规范》GB50045-95：3、《住宅设计规范》GB50096-99；4《住宅厨房排风道》JG/T3044-1998，5、《住宅厨房及相关设备基本参数》GB/T11228-896、《城镇燃气设计规范》GB50028-93二，适用范围 编制说明 3、排烟气道内外表面应平基无孔润，不得有麻面裂缝等，端面应平整无毛边4、尺寸允许偏差，烟气道两端部平面应方正，截面对角线误差<3mm，壁厚误差<+2mm，侧向弯曲误差<2mm，长度误差<4mm，并不得有扭曲现象，，支烟气道进气门下隔板应封闭严密，不得有空隙，支烟气道尺寸应上下对齐，程建 。管体承载力轴心受压承载设计值25KN，其垂直破坏荷载应>38KN，构件壁厚冲切强度>0.4N/mm2. 五、施工及安装 1、管道为非承重构件，施工时应与主体结构连接牢固。安装前必须对烟气道进1、本图集为YQD集中排放系统住宅烟气道，适用于层高为2.8米、2.9米，3.0米的多层、中高层及高层（30层以下）住宅建筑：2、本图集排烟气道适用于住宅厨房的机械排烟和卫生间的机械排三、产品性能及参数 本图集中排烟气系统由排油烟机（或卫生间排风机）、双止逆阀、排烟气道、屋面风帽四部分组成配套使用。厨房排烟道按每台排油烟机排风量300m/h考虑卫生间排气道按每台排风机排风量100m/h考虑，四、排烟气道用料及技术参数 1、排烟气道壁采用M20水泥砂浆中间夹10X10mm耐碱玻纤网格布，经28天自然成的尊壁构件，烟气道选用材料：水泥应采用标号不低于425的硅酸盐水泥，普通硅酸盐水泥（GB175-92）耐碱玻纤网格布应符合行业标准（JC/T841-1999）的要求2、出屋面风帽，可采用钢筋混凝土风帽或成品无动力风帽。钢筋混凝土风帽，混疑土采用C20，钢筋采用I级钢。风帽底座采用C20混爱土，壁厚100mm，内配p8@150双向钢筋，工厂预制，当底座高于800mm时，壁厚及钢筋按工程设计iiKAoNiKAca= 行检查，并校对型号、清理烟气道毛边2烟气道的施工安装应在厨房卫生间内隔墙码筑完毕后，地坪、墙面及平顶粉剧施工支前进行。 3、烟气道安装顺序应由下向上逐层安装并做分层承托处理，首层地面必须用1:2水泥砂浆找平，做法详见图示。4、烟气管道定位应接建筑平面图结合现场实际情况确定，烟气道就位要对准烟气造中心线，校核准确无误后，周边用小木模临时固定，检查上下两个烟气道接头处的缝隙，以及支烟气道是香对准，再用C20细石混疑土在楼板与烟气道的间隙嵌实平墓，以相同方法逐层向上安装，待细石混凝土完全凝固后，拔去临时定位木模，再用M20水泥砂浆嵌实，保证不漏气，不渗水，随后在烟气道与墙面、楼板水平面接触处用密封膏嵌实（烟气道下端部为了防止渗漏水，在靠墙部位的密封青应嵌到瑞脚线高度），待地坪、墙面、平顶粉刷完成后使烟气道更为军固，达到密封要求， 5、出屋面烟气道应在屋面保温隔热层、防水层施工前进行图名 编制说明 图集号宁04J/-02 页次 6.严禁各种管道穿越烟气道 7、烟气道施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施，8、烟气道进气口如需开在另一方向，则单体设计者应向专业生产厂家提出要求另行加工制做。用户不得自行开凿，Q型排气道的进气口有高低位两种选择，用户可根据需要选择一种进行订货 9、安装烟气道时，应在每层距顶板、楼地面100mm处各设一道扁铁箍施工时临时固定详见图示。 10、七层及七层以上的中高层住宅安装时，烟气道每层要做承托处理。施工方法应由底层至顶层逐层对正座浆，烟气道应在每层楼板位置加等边角钢承托，与楼板洞边预埋件焊牢支承在楼板基层上，详见图示11，烟气道的基础落在地面时应由单体结构设计人员统一设计采取措施，以保证烟气道与单体建筑共同沉降，烟气道落在楼板时，应验算楼板局部配筋六、运输及堆放 1、装运过程中，以两点托底搬运，2、成品应整齐平放，堆放高度不大于2.0m，管道之间用小方木垫起，方木距高端面300mm。 3、在搬运和安装时应轻拾轻放，不得碰擅、敲击并不得在道上行走或堆放其它物品。 七、其它 1、燃气热水器及室内其它废气严禁接入本排烟气系统，2、烟气管道外侧应增加20mm厚粉刷层八。注意事项 1、楼面、屋面管道预留洞口的加筋及屋面防水、泛水等做法应按工程设计施工：2、本图集尺寸除注明外均以毫米为单位，九、案引方法 宁04J/T-02-YQD-X-X 与住宅层数相对应的编号 型号（Y表示厨房专用、O表示卫生间专用）烟气道排放系统名称 图名 编制说明 图集号宁04J/T-02 页次 树 住宅层 人6层 《9层 《18层 《30层 15层 《30层 用 途 厨房排烟 卫生间排气 选用型号 YQDY-1 YQDY YQDY-3 YQDY-4 YQDQ-1 YODQ-2 住宅厨房、卫生间烟气道选用表截面外形尺子 楼板预留洞口尺寸 宽B（mm）X高A（mm）宽B1（mmlX高A1（mm）程250瑞设0350 250X350 300X400 50X450 250X250 250X350 注：1、单项工程设计时，在平面图上应标注楼板预留润口尺寸及选用烟气道型号300X400 350X450 400X500 300X300 300X400 安 自重 (KN) 0.76 0.83 1.12 1o.69 0.79 2、烟气道长度为楼层高度，标志长度L=2800，2900，3000烟气管道适用于层高为2.8米、2.9米，3.0米住宅；3、烟气道选用时，其首层至项层选用型号应配套使用。图名 -iiikAoNnikAca 进风口尺寸 (mm) 中150 住宅厨房、卫生间 烟气道选用表 图集号 页次 宁2003/1-002 3 要 牌 （0000）0 +1 B/2 B + 中150 YQDY立面图 0000000 11 30 （000000 A 中110 10m230J0 m 0 LOOSE mor 150g B=250 YQDY-1 10#280 10 080 150 LB=3001 YQDY-3 烟气道进风口位置 由单体设计确定 起始层烟气道剖面图 图名 10230.10 o0 Tol 150 B=250 OS YQDY-2 010 10m 330 om 150% LB=350 YQDY-4 YQDY型厨房烟气道详图 图集号宁04J/T-02 页次 图博 000 0 00 十 中150 Q150 适用于无吊顶安装 排风机时留润 吊顶 适用于吊顶下安装 排风机时留漏 YQDQ立面图 oot 30 吊顶 品 适用于无吊顶 安装排风机 建设 适用于吊顶下 安装排风机 NB 10250J0 0 150 =25 设 YQDQ 烟气道外用迪上阀 （型号由用户与厂家商定） 图名 iiKAoNiKAca 1023010 o OSS 150m B=250 YQDQ-2 110 150 0 烟气道进风口萬子 YQDQ型卫生间烟气道详图 25 图集号宁04J/T-02 页次 5
