津07SJ701 居住建筑节能设计施工图编制深度图样图集（DBJT29-178-2007）

天津市工程建设标准设计 DBJT29-178-2007
居住建筑节能设计施工图编制深度图样（建筑部分）

编制单位：天津市建筑设计院

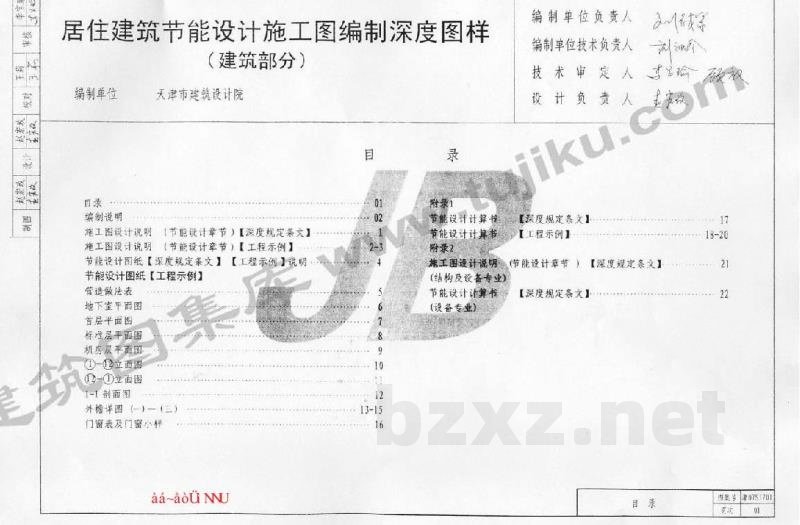

目录
1. 编制说明
2. 施工图设计说明
3. 节能设计章节
4. 节能设计计算书
5. 工程示例
6. 附录1：节能设计计算书
7. 附录2：编制单位负责人、技术负责人、技术审定、设计负责人

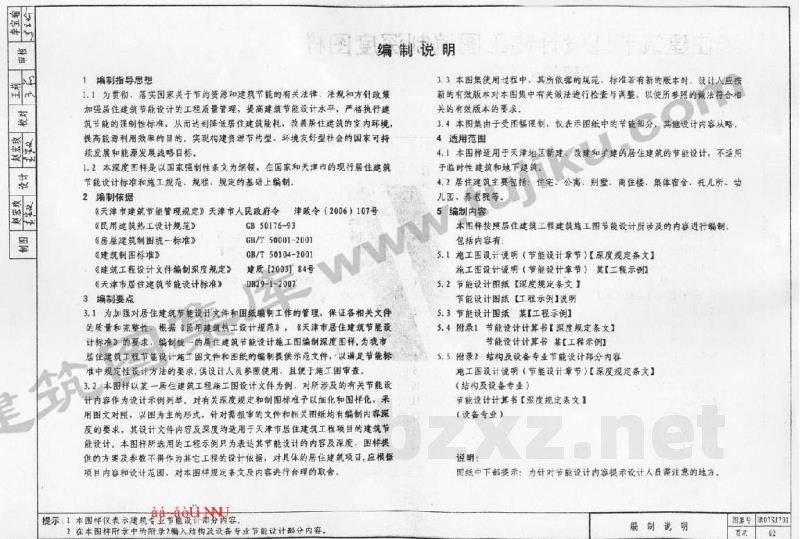

1 编制指导思想
1.1 为贯彻落实国家关于节约资源和建筑节能的有关法律、法规和方针政策，加强居住建筑节能设计的工程质量管理，提高建筑节能设计水平，严格执行建筑节能的强制性标准，从而达到降低居住建筑能耗、改善居住建筑的室内环境、提高能源利用效率的目的，实现构建资源节约型、环境友好型社会的国家可持续发展和能源发展战略目标。
1.2 本深度图样是以国家强制性条文为纲领，在国家和天津市的现行居住建筑节能设计标准和施工规范、规程、规定的基础上编制。

2 编制依据
2.1 《天津市建筑节能管理规定》（津政令〔2006〕107号）
2.2 《民用建筑热工设计规范》GB50176-93
2.3 《房屋建筑制图统一标准》GB/T50001-2001
2.4 《建筑制图标准》GB/T50104-2001
2.5 《建筑工程设计文件编制深度规定》
2.6 《天津市居住建筑节能设计标准》DB29-1-2007

3 编制要点
3.1 为加强对居住建筑节能设计文件和图纸编制工作的管理，保证各相关文件的质量和完整性，根据《民用建筑热工设计规范》、《天津市居住建筑节能设计标准》的要求，编制统一的居住建筑节能设计施工图编制深度图样，为我市居住建筑工程节能设计施工图文件和图纸的编制提供示范文件，以满足节能标准中规定性设计方法的要求，供设计人员参照使用、且便于施工图审查。
3.2 本图样以某一居住建筑工程施工图设计文件为例，对所涉及的有关节能设计内容作为设计示例列举，对有关深度规定和制图标准予以细化和图样化，采用图文对照，以图为主的形式。针对需报审的文件和相关图纸均有编制深度的要求，其设计文件内容及深度均适用于天津市居住建筑工程项目的建筑节能设计。本图样所选用的工程示例只为表达其节能设计的内容及深度，图样提供的方案及参数不得作为其它工程的设计依据。
提示：
1. 本图样仅表示建筑专业节能设计部分内容。
2. 本图样附录2编入结构及设备专业节能设计部分内容。
3. 新的有效版本对本图集中有关做法进行检查与调整，以使所参照的做法符合相关的有效版本的要求。

4 适用范围
4.1 本图样适用于天津地区新建、改建和扩建的居住建筑的节能设计，不适用于临时性建筑和地下建筑。
4.2 居住建筑主要包括：住宅、公寓、别墅、商住楼、集体宿舍、托儿所、幼儿园、养老院等。

5 编制内容
5.1 施工图设计说明（节能设计章节）【深度规定条文】
5.2 节能设计图纸【深度规定条文】
5.3 节能设计图纸【工程示例】
5.4 附录1：节能设计计算书【深度规定条文】
5.5 附录2：结构及设备专业节能设计部分内容（结构及设备专业节能设计计算书）【深度规定条文】

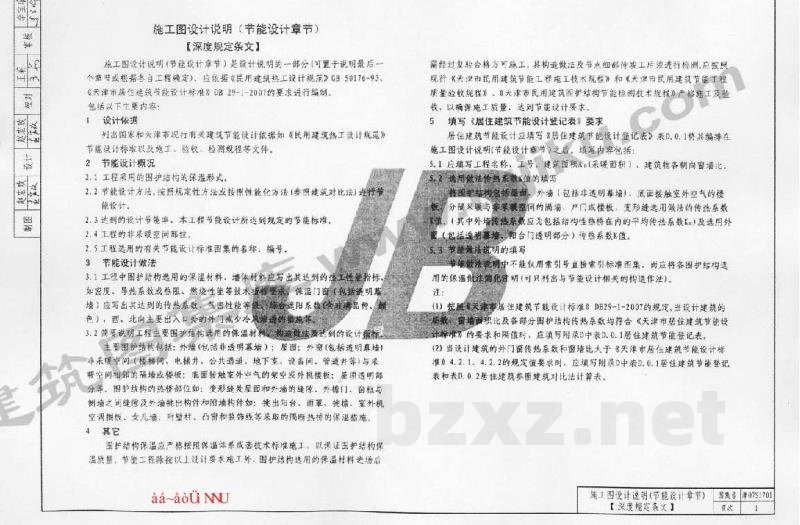

6 施工图设计说明（节能设计章节）编制说明

6.1 施工图设计说明（节能设计章节）是设计说明的一部分（可置于说明最后个章节或根据各自工程确定），应依据《民用建筑热工设计规范》GB50176-93、《天津市居住建筑节能设计标准》DB29-1-2007的要求进行编制，包括以下主要内容：
（1）设计依据：列出国家和天津市现行有关建筑节能设计依据，如《民用建筑热工设计规范》、《天津市居住建筑节能设计标准》以及施工、验收、检测规程等文件。
（2）节能设计概况：
2.1 工程采用的围护结构保温方式。
2.2 节能设计方法：按照规定性方法或按照性能化方法（参照建筑对比法）进行节能设计。
2.3 达到的设计节能率：本工程节能设计所达到规定的节能标准。
2.4 工程的非采暖空间部位。
2.5 工程选用的有关节能设计标准图集的名称、编号。
（3）节能设计做法：
3.1 工程中围护结构选用的保温材料，墙体材料应写出其达到的热工性能指标，如导热系数、热阻、燃烧性能等技术标准要求；保温门窗（包括透明幕墙）应写出其达到的传热系数、气密性能等级；遮阳系统（含品种、颜色）；西、北向主要出入口处的外门减少冷风渗透的措施等。
3.2 简明说明工程主要围护结构选用的保温材料构造做法及达到的设计指标。主要围护结构包括：外墙（包括非透明幕墙）、屋面、外窗（包括透明靠墙）、非采暖空间（楼梯间、电梯井、公共通道、地下室、设备间、管道井等）与采暖空间相邻的隔墙或楼板、底面接触室外气的架空或外挑楼板、屋顶透明部分等；围护结构的热桥部位如：变形缝处屋面和外墙的缝隙、外接门、窗框与侧墙之间的缝隙、外墙挑出构件和附墙构件如：挑出阳台、雨罩、挑檐、室外机空调底板、女儿墙、附墙柱等。
3.3 其他：围护结构保温应严格按照保温体系成套技术标准施工，以保证围护结构保温质量。节能工程除按以上设计要求施工外，围护结构选用的保温材料进场后需经过复验合格方可施工，其构造做法及节点细部待验收后进行检测，应按照现行《天津市民用建筑节能工程施工技术规程》、《天津市民用建筑节能工程质量验收规程》、《天津市民用建筑围护结构节能检测技术规程》合格施工及验收，以确保工程质量，达到节能设计要求。
（4）填写《居住建筑节能设计登记表》：
居住建筑节能设计应填写《居住建筑节能设计登记表》D.0.1，将其编排在施工图设计说明（节能设计章节）之后，填写内容包括：
5.1 应填写工程名称、工号、建筑面积（采暖面积）、建筑物各朝向窗墙比等。
5.2 选用做法传热系数值的填写：将围护结构包括屋面、外墙（包括非透明幕墙）、底面接触室外空气的楼板、采暖与非采暖空间间的隔墙、户门或楼板、变形缝选用做法的传热系数值（其中外墙传热系数应为包括结构热桥在内的平均传热系数）及选用外窗（包括透明幕墙、阳台门透明部分）传热系数K值。
5.3 节能做法说明的填写：节能做法说明中不能仅用索引号直接索引标准图集，而应将各围护结构选用的保温做法简化说明（可只列出与节能设计相关的构造做法）。
注：
(1) 按照《天津市居住建筑节能设计标准》DB29-1-2007的规定，当设计建筑的窗墙比及各部分围护结构传热系数均符合《天津市居住建筑节能设计标准》的要求和限值时，应填写附录D中表D.0.1居住建筑节能设计登记表。
(2) 当设计建筑的外门窗传热系数和窗墙比大于《天津市居住建筑节能设计标准》4.2.1、4.2.2的规定值要求时，应填写附录D中表D.0.1居住建筑节能设计登记表和表D.0.2居住建筑参数对比法计算表。

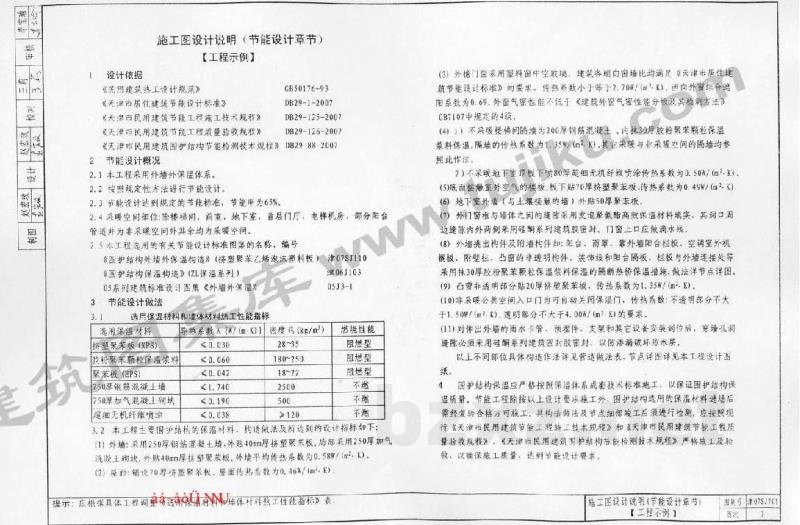

7 施工图设计说明（节能设计章节）【工程示例】

7.1 设计依据：
《民用建筑热工设计规范》GB50176-93
《天津市居住建筑节能设计标准》DB29-1-2007
《天津市民用建筑节能工程施工技术规程》DB29-125-2007
《天津市民用建筑节能工程质量验收规程》DB29-126-2007
《天津市民用建筑围护结构节能检测技术规程》DB29-882007

7.2 节能设计概况：
2.1 本工程采用外墙外保温体系。
2.2 按照规定性方法进行节能设计。
2.3 节能设计达到规定的节能标准，节能率为65%。
2.4 采暖空间范围：除楼梯间、前室、地下室、首层门厅、电梯机房、部分阳台、管道井为非采暖空间外，其余均为采暖空间。
2.5 本工程选用有关节能设计标准图集的名称、编号：
-《围护结构外墙外保温构造》（挤塑聚苯乙烯泡沫板料，津07SJ110）
-《围护结构保温构造》（EPS保温系列，05系列建筑标准设计图集）
-《外墙外保温节能设计图集》

7.3 节能设计做法：
3.1 选用保温材料和墙体材料热工性能指标：
选用保温材料 | 导热系数 [W/(m·K)] | 密度 (kg/m³) | 燃烧性能
---|---|---|---
挤塑聚苯乙烯泡沫板(XPS) (津06J103) | ≤0.030 | 28~35 | 阻燃型
膨胀聚苯乙烯泡沫板 (EPS) (津06J104) | ≤0.042 | 180~250 | 阻燃型
聚氨酯泡沫保温浆料 | ≤0.038 | 18~22 | 阻燃型
加气混凝土砌块 (250厚) | 1.740 | 2500-500 | 不燃
钢筋混凝土墙 (250厚) | 1.740 | 2500-500 | 不燃
