05N6 燃气工程

05系列建筑标准设计图集 DBJT03-22

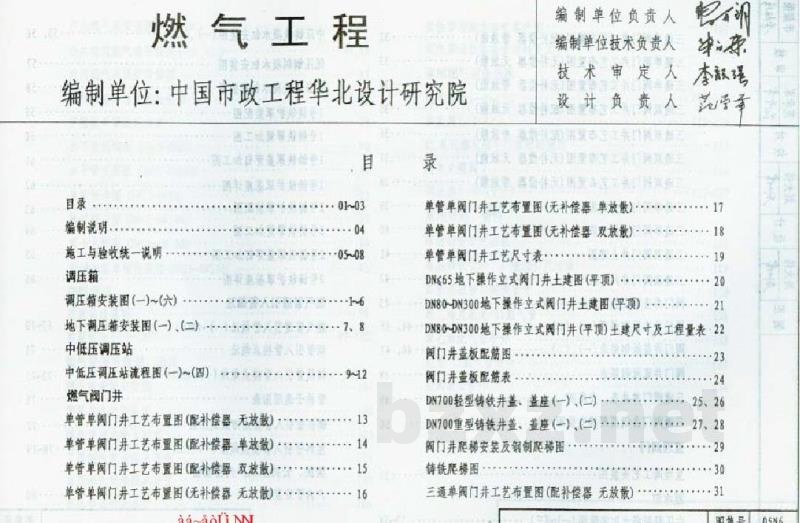

05N6 燃气工程
编制单位：中国市政工程华北设计研究院

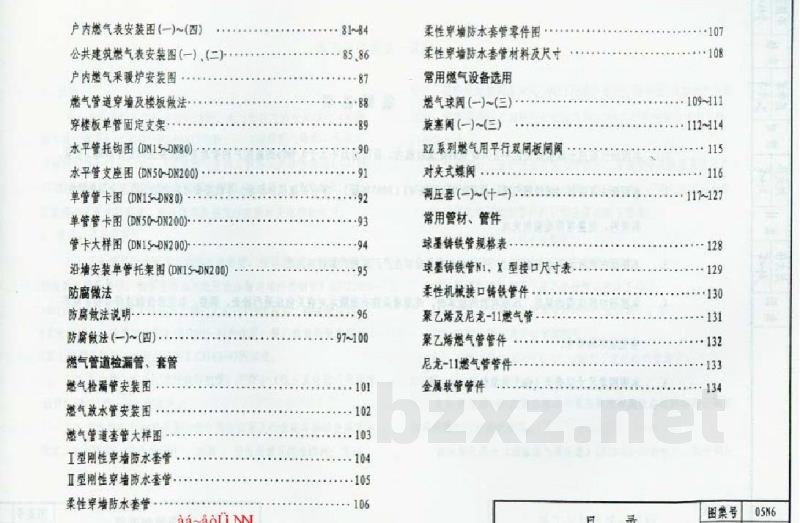

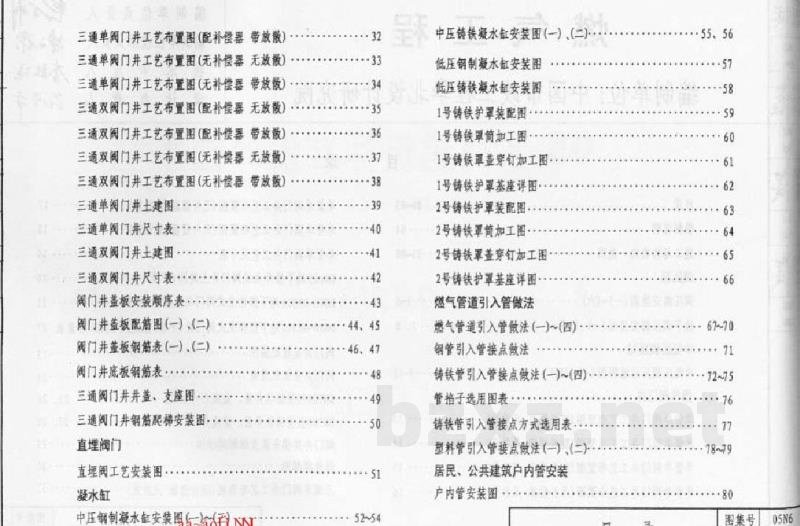

目录

第一部分：编制说明
第二部分：施工与验收统一说明
第三部分：调压箱及调压站安装图
第四部分：燃气阀门井工艺布置图
第五部分：常用燃气设备选用
第六部分：常用管材、管件

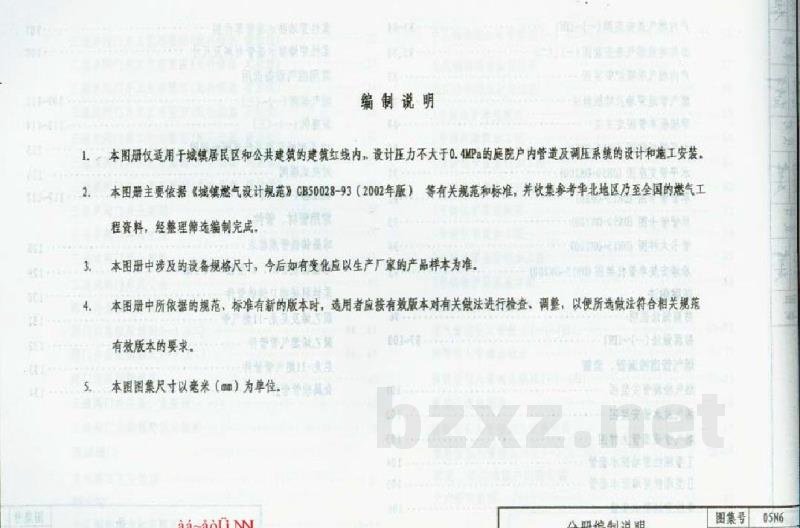

一、编制说明
1. 本图册仅适用于城镇居民区和公共建筑的建筑红线内，设计压力不大于0.4MPa的庭院户内管做法及调压系统的设计和施工安装。
2. 本图册主要依据《城镇燃气设计规范》GB50028-93（2002年版）等有关规范和标准，并收集参考华北地区乃至全国的燃气工程资料整理而成。
3. 本图册中涉及的设备规格尺寸，今后如有变化应以生产厂家的产品样本为准。
4. 本图册中所依据的规范、标准有新的版本时，选用者应按有效版本对有关做法进行检查、调整。
5. 本图集尺寸以毫米（mm）为单位。

二、施工与验收统一说明
1. 总则
（1）室外燃气管道一般选用旋塞阀或球阀。阀门应逐个进行外观检查，强度和严密性试验压力为管公称压力的1.5倍，严密性试验压力为管公称压力的1.25倍。
（2）室内和室外燃气供应系统的设计、施工安装及验收应符合《城镇燃气设计规范》GB50028-93（2002年版）、《城镇燃气输配工程施工及验收规范》CJJ33-2006、《城镇燃气室内工程施工及验收规范》CJJ94等相关规定。
（3）凝水罐应逐个检查连接尺寸偏差、表面质量及涂敷要求，应符合国家现行质量、防火及燃气行业的有关规程和规定。
（4）管材、设备及管件应符合相关技术标准，排水管应按设计要求预先组装，并经气压试验合格。

2. 管材、设备及管件
（1）室外燃气管道可采用钢管或铸铁管，根据条件也可采用高、中低密度聚乙烯塑料管。
（2）钢管应符合《低压流体输送用焊接钢管》GB/T3091-2001或《输送流体用无缝钢管》GB/T8163-1999的规定。
（3）铸铁管应符合《柔性机械接口球墨铸铁管》GB13295-91的规定。
（4）聚乙烯管应符合《聚乙烯饮用水管》GB/T 18293等相关规定。
（5）室内燃气管道应采用镀锌钢管，并符合《低压流体输送用焊接钢管》GB/T3091-2001的规定。

3. 调压站（间）及调压箱
（1）调压站（间）及调压辅助设备、调压器及附属设备的选型应符合国家提出或行业相关标准。
（2）燃气阀门等标准设备应符合现行国家及行业有关标准、规范或燃气行业技术规范。
（3）室外管道一般选用旋塞、球阀或蝶阀；室内等分层管道应符合相应规范要求。
（4）调压器应符合《城镇燃气调压器》GB16802-97的规定。

三、常用燃气设备及管件目录
1. 常用燃气设备：塞阀、对夹式蝶阀、调压器、燃气表、户内燃气采暖炉等。
2. 常用管材、管件：球墨铸铁管、聚乙烯燃气管、尼龙-11燃气管、金属管件等。
