新12G01 砌体房屋结构构造（多层烧结、普通多孔砖）

2013年新疆维吾尔自治区工程建设标准设计2012系列结构标准设计图集

新12G01 砌体房屋结构构造（多层烧结、普通多孔砖）

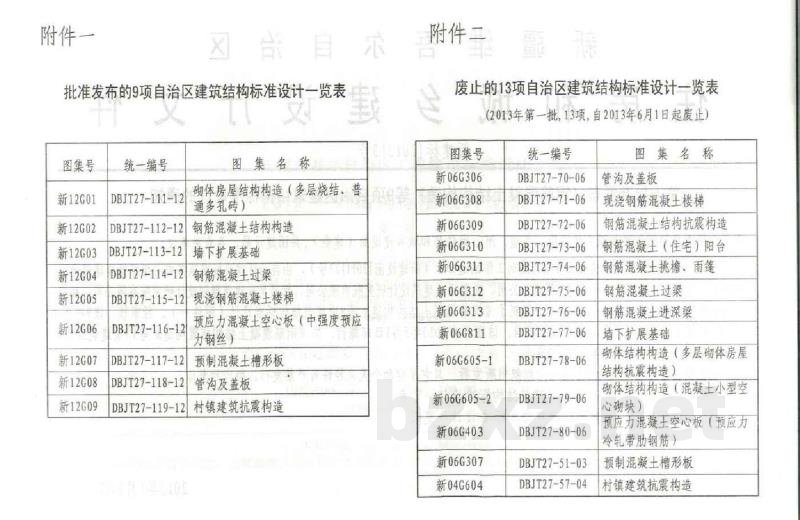

附件一：批准发布的9项自治区建筑结构标准设计一览表
图集号 | 统一编号 | 图集名称
---|---|---
新12G01 | DBJT27-111-12 | 砌体房屋结构构造（多层烧结、普通多孔砖）
新12G02 | DBJT27-112-12 | 钢筋混凝土结构构造
新12G03 | DBJT27-113-12 | 墙下扩展基础
新12G04 | DBJT27-114-12 | 钢筋混凝土过梁
新12G05 | DBJT27-115-12 | 现浇钢筋混凝土楼梯
新12G06 | DBJT27-116-12 | 预应力混凝土空心板（中强度预应力钢丝）
新12G07 | DBJT27-117-12 | 预制混凝土槽形板
新12G08 | DBJT27-118-12 | 管沟及盖板
新12G09 | DBJT27-119-12 | 村镇建筑抗震构造

附件三：废止的13项自治区建筑结构标准设计一览表（2013年第一批，自2013年6月1日起废止）
图集号 | 统一编号 | 图集名称
---|---|---
新06G306 | DBJT27-70-06 | 管沟及盖板
新06G308 | DBJT27-71-06 | 现浇钢筋混凝土楼梯
新06G309 | DBJT27-72-06 | 钢筋混凝土结构抗震构造
新06G310 | DBJT27-73-06 | 钢筋混凝土（住宅）阳台
新06G311 | DBJT27-74-06 | 钢筋混凝土挑槽、雨篷
新06G312 | DBJT27-75-06 | 钢筋混凝土过梁
新06G313 | DBJT27-76-06 | 钢筋混凝土进深梁
新06G811 | DBJT27-77-06 | 墙下扩展基础
新06G605-1 | DBJT27-78-06 | 砌体结构构造（多层砌体房屋结构抗震构造）
新06G605-2 | DBJT27-79-06 | 砌体结构构造（混凝土小型空心砌块）
新06G403 | DBJT27-80-06 | 预应力混凝土空心板（预应力冷轧带肋钢筋）
新06G307 | DBJT27-51-03 | 预制混凝土槽形板
新04G604 | DBJT27-57-04 | 村镇建筑抗震构造

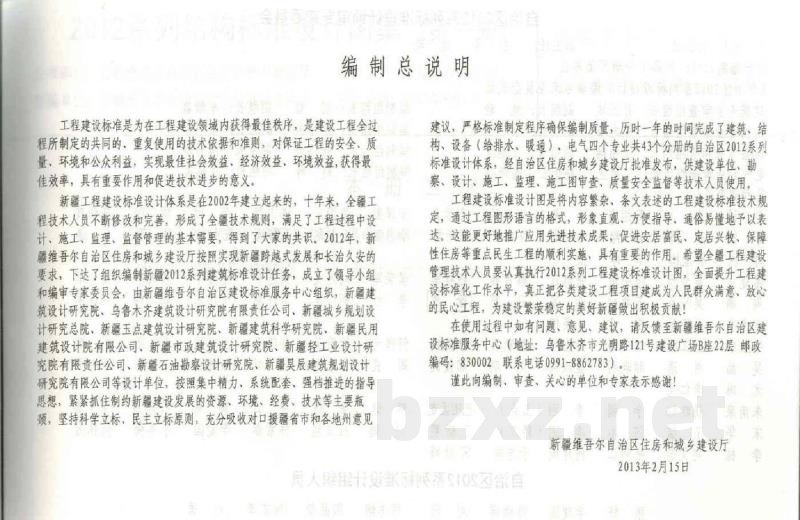

编制总说明
工程建设标准是为在工程建设领域内获得最佳秩序，是建设工程全过程所制定的共同的、重复使用的技术依据和准则。对保证工程的安全、质量、环境和公众利益，实现最佳社会效益、经济效益、环境效益，获得最佳效率，具有重要作用和促进技术进步的意义。

新疆工程建设标准设计体系是在2002年建立起来的。2012年，新疆维吾尔自治区住房和城乡建设厅按照实现新疆跨越式发展和长治久安的要求，下达了组织编制新疆2012系列建筑标准设计任务。由新疆维吾尔自治区建设标准服务中心组织，联合新疆建筑设计研究院、乌鲁木齐建筑设计研究院有限责任公司、新疆城乡规划设计研究总院、新疆玉点建筑设计研究院、新疆建筑科学研究院、新疆民用建筑设计院有限公司、新疆市政建筑设计研究院、新疆轻工业设计研究院有限责任公司、新疆石油勘察设计研究院、新疆昊辰建筑规划设计研究院有限公司等设计单位，按照集中精力、系统配套、强档推进的指导思想，完成了建筑、结构、设备（给排水、暖т暖）、电气四个专业共43个分册的自治区2012系列标准设计体系。

工程建设标准设计图是将内容繁杂、条文表述的工程建设标准技术规定，通过工程图形语言的格式，形象直观、方便指导、通俗易懂地予以表达。希望全疆工程建设管理技术人员要认真执行2012系列工程建设标准设计图，全面提升工程建设标准化工作水平。

新疆维吾尔自治区住房和城乡建设厅
2013年2月15日

新12G01 砌体房屋结构构造（多层烧结、普通多孔砖）
批准部门：新疆维吾尔自治区住房和城乡建设厅
批准文号：新建标[2013]13号
编制单位：新疆维吾尔自治区建设标准服务中心
现统一编号：DBJT27-111-12
实行日期：2013年5月1日

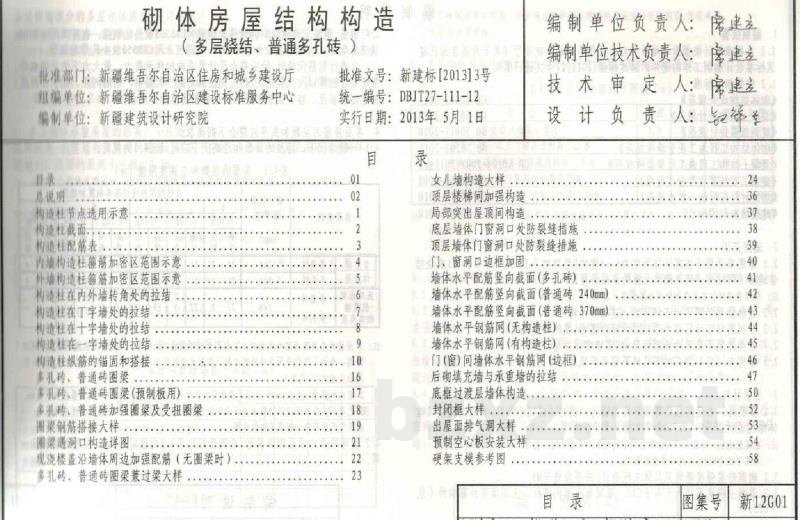

图集内容大纲（部分）：
- 构造柱节点选用示意（构造柱面、配筋表、加密区范围、拉结详图等）
- 墙体构造（女儿墙构造、顶层楼梯加强构造、屋顶间构造等）
- 门窗洞口构造（防裂缝措施、边框加固等）
- 墙体水平配筋（多孔砖、普通砖竖向及水平截面）
- 其他：预制空心板安装大样、支撑参考图等

1 编制依据
1.1 本标准设计依据新疆维吾尔自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函〔2011〕27号）编制。
1.2 依据相关标准：
- 《砌体结构设计规范》 GB50003-2011
- 《混凝土结构设计规范》 GB50010-2010
- 《建筑抗震设计规范》 GB50011-2010
- 《砌体结构工程施工质量验收规范》 GB50203-2011
- 《混凝土结构工程施工质量验收规范》 GB50204-2002
- 《建筑工程抗震设防分类标准》 GB50223-2008
- 《墙体材料应用统一技术规范》 GB50574-2010
- 《建筑结构制图标准》 GB/T50105-2010

2 适用范围
2.1 本图集适用于抗震设防烈度为6~9度的P型烧结多孔砖（简称多孔砖）或烧结普通砖（简称普通砖）砌体承重的多层房屋。注：烧结普通砖仅在非限制使用地区使用。
2.2 设计使用年限不大于50年。
2.3 非抗震设防地区可参考抗震设防烈度为6度的构造选用。
2.4 乙类建筑不应采用底部框架-抗震墙砌体房屋。
2.5 带有方（尖）角孔的多孔砖不宜用于地震设防区砌体结构的抗侧力墙。

3 主要材料
3.1 多孔砖、普通砖强度等级为一类时不应低于M10，其它情况按《砌体结构设计规范》GB50003-2011第4.3.5条执行。注：在冻胀地区，地面以下或防冻层以下的墙体，不宜采用多孔砖；如采用时，其孔洞应采用不低于M15的水泥砂浆预先紧实。
3.2 砌筑砂浆强度等级见具体工程设计，并不应低于M5。
3.3 混凝土强度等级大于等于C20。屋顶女儿墙构造柱、压顶梁等外露构件不低于C25。
3.4 钢筋：钢筋宜选用HRB400级热轧钢筋和HRB400级热轧钢筋，也可采用HPB300级热轧钢筋。当钢筋直径小于6mm时，钢筋可采用CRB550级冷轧带肋钢筋。

4 多层房屋的层数和高度要求
房屋的层数和总高度应符合表4.1的规定。

表4.1 房屋的层数和总高度限值（m）
| 房屋类别 | 设防烈度 | 最小抗震加速度 | 普通砖高度 | 普通砖层数 | 多孔砖高度 | 多孔砖层数 |
|---|---|---|---|---|---|---|
| 普通砖多层房屋 | 6 | 0.05g | 21m | 7层 | 21m | 7层 |
| | | 0.10g | 21m | 6层 | 21m | 6层 |
| | 0.15g | 21m | 5层 | 18m | 5层 |
| | 0.20g | 18m | 4层 | 18m | 4层 |
| | 0.30g | 15m | 3层 | 15m | 3层 |
